一.单类设备识别

在计算设备工程量时，选择识别设备按钮后，用鼠标左键指定一个需要识别的设备图元，软件自动找出与所指定设备相同的图元在图形上做上“*”号识别标记，识别完成后软件会根据图例表自动提取名称、规格、单位等信息，并统计相应工程量，若为提取正确的名称、规格等信息则需要手工修改即可，操作步骤如下：

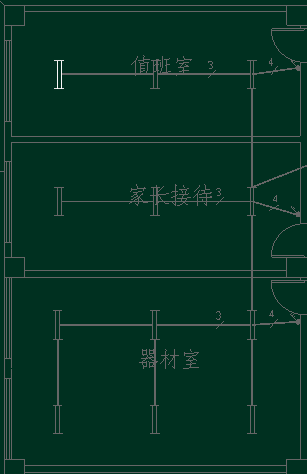

1. 单击识别设备按钮，鼠标指向需要识别的设备图块，设备图块以高亮的形式显示被选中状态，如下图：

https://p1.itc.cn/images01/20220607/831fd0c54cd34a6ebb9edc8bb79d2fed.png

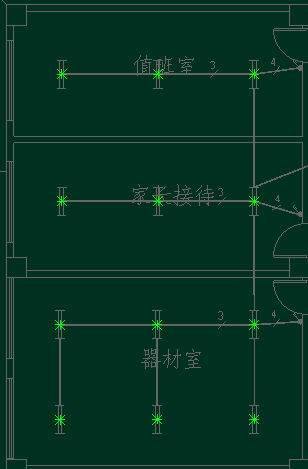

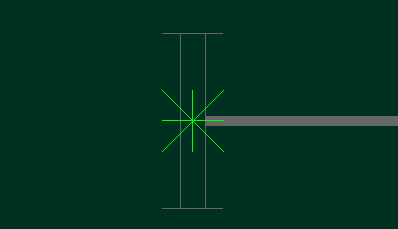

2. 单击鼠标左键，软件自动识别与该图块相同的所有设备，并做上“*”号标记，如下图：

https://p7.itc.cn/images01/20220607/61610458c7134df3b112b2bf67a2402f.png

https://p8.itc.cn/images01/20220607/4705762f38ea43328dc883f93c6666c4.png

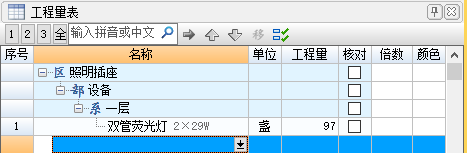

3. 识别完成后，工程量表中自动建立工程量项，该设备的名称、规格、单位等信息软件自动完成提取，若提取有误手工修改即可，如下图：

https://p3.itc.cn/images01/20220607/0af493f5dcfe4d15b7114cf797ef6daa.png

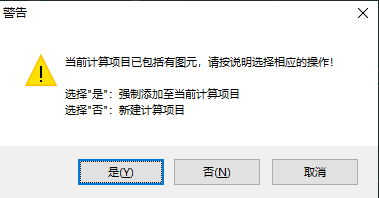

4. 识别操作完成后，此时还在识别设备的状态，可以通过单击选择状态或其他功能按钮结束识别识别状态，此时若继续识别其他设备的话，软件会弹出【警告】对话框，如下图：

https://p2.itc.cn/images01/20220607/b130971115624f4db373eec378f972db.png

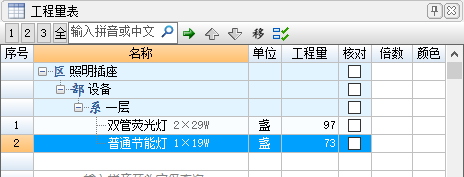

若识别的设备需要将工程量添加到当前工程量表中定位的项上选择【是】即可，若不是同类设备需要单击建项选择【否】即可，取消识别选择【取消】即可，新建项目后软件同样会根据图例表自动提取该设备的名称、规格、单位等信息，如下图：

https://p2.itc.cn/images01/20220607/cf11f13028fe429d909bb093882c5991.png

二 组合设备识别

当有些设备有多个图元、线条、图元+文字的方式组层的时候，此时就需要对这类组成的设备进行组合的方式将相同的设备进行批量识别标记，操作步骤如下：

1. 单击设备下拉按钮的组合设备功能；

https://p6.itc.cn/images01/20220607/9c2a9de6c6e4438fa8fa0baca386da1d.png

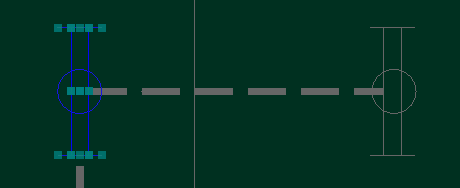

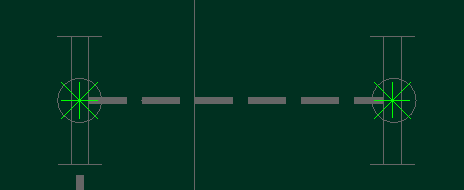

2. 选择该设备的组成内容后右键即可，如下图：

https://p3.itc.cn/images01/20220607/324d5a5b939c4c6d824596088f0b4edf.png

https://p4.itc.cn/images01/20220607/d1e49d12adb04118899b62faf99c9b5f.png
