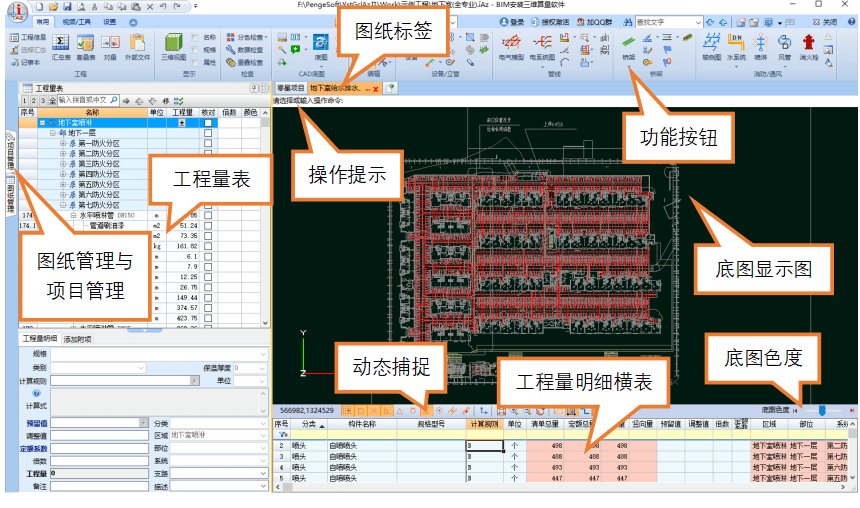

使用安装算量软件一定要对软件的操作界面及功能按钮位置熟悉，熟悉的操作才会带来工作效率的提高。

https://p4.itc.cn/images01/20220408/2e276761ff1048b4b9cdca5147421a36.png

标签页

https://p1.itc.cn/q_70/images01/20220408/e7202efbb53048b4a2026bfc799bf9f5.png

零星项目：部分无法通过识别的项目可通过零星项目表进行计算，零星项目数据随各自工程文件一同保存。零星项目之后的是所有调入到软件中的图纸列表；通过X按钮可将调入的图纸删除，也可通过+按钮继续讲图纸添加到软件中；

对象捕捉

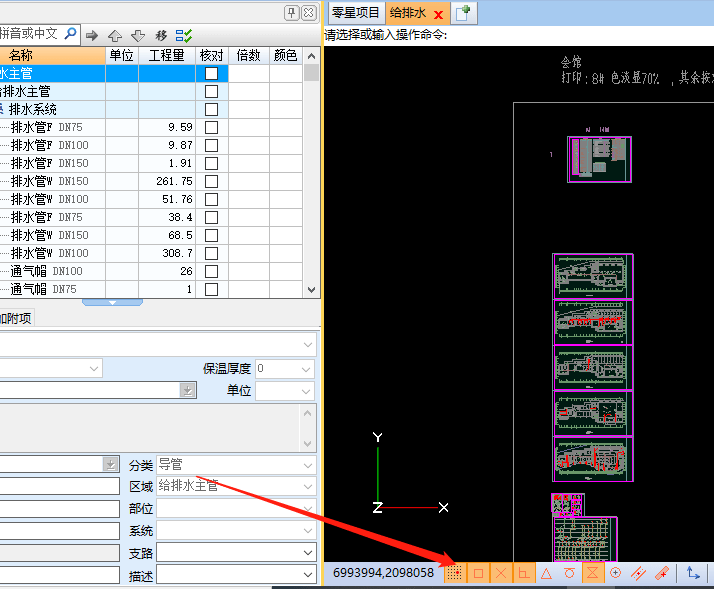

对象捕捉工具条位于绘图界面的下方，如下图：

https://p4.itc.cn/q_70/images01/20220408/67c2310397dc49beabcdccdb6b7c09ee.png

工具条供绘图时快速、精准定位，使用户在绘图中可直接利用光标来准确确定目标点，各按钮作用如下：

https://p0.itc.cn/q_70/images01/20220408/dac3d85a7527410fbb68fa060d644472.png

1.捕捉：对象捕捉功能开启关闭总开关；

https://p1.itc.cn/q_70/images01/20220408/bba5d564917a4a5f8a19b21c8dcbc62e.png

2.端点：用来捕捉对象的端点；

https://p5.itc.cn/q_70/images01/20220408/5162eea8c483451d9deff8b5397b252e.png

3.交点：用来捕捉对象之间的交点；

https://p6.itc.cn/q_70/images01/20220408/7d3fb41c9d3b42e8b32222b965edfd2a.png

4.垂点：用来捕捉某指定点到一条直线的垂点；

https://p2.itc.cn/q_70/images01/20220408/af7112f5a71b4017ba88ea86cd0ba6fa.png

5.中点：用来捕捉对象的中间点；

https://p6.itc.cn/q_70/images01/20220408/ec7d6f176e394c078fad0a794205a169.png

6.切点：用来捕捉直线与圆的切点；

https://p1.itc.cn/q_70/images01/20220408/d3303b17b73d4749a668f39e7ec92b5e.png

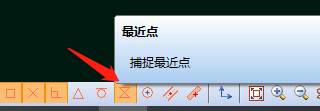

7.最近点：用来捕捉对象上距指定点的最近点；

https://p3.itc.cn/q_70/images01/20220408/249ffccaf60e4e1bb2017ba93eb4edce.png

8.圆心：用来捕捉圆或者圆弧的圆心；

https://p2.itc.cn/q_70/images01/20220408/246b51ba7e644c9ebc1f3d0fe722edee.png

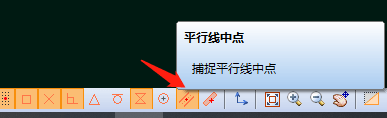

9.平行线中点：用来捕捉两条平行线的中间点；

https://p0.itc.cn/q_70/images01/20220408/741d40dee0b0415682f29a51c47f96d8.png

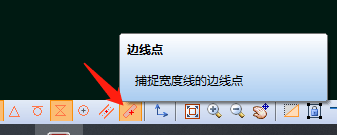

10.边线点：用来捕捉对象或构件的变现点；

https://p0.itc.cn/q_70/images01/20220408/85097a16edf84b8e9306e748e4712969.png

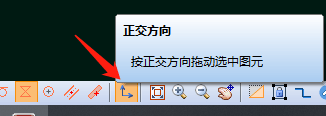

11.正交方向：绘制的时候，限制只能按正交方向移动光标进行绘制；
