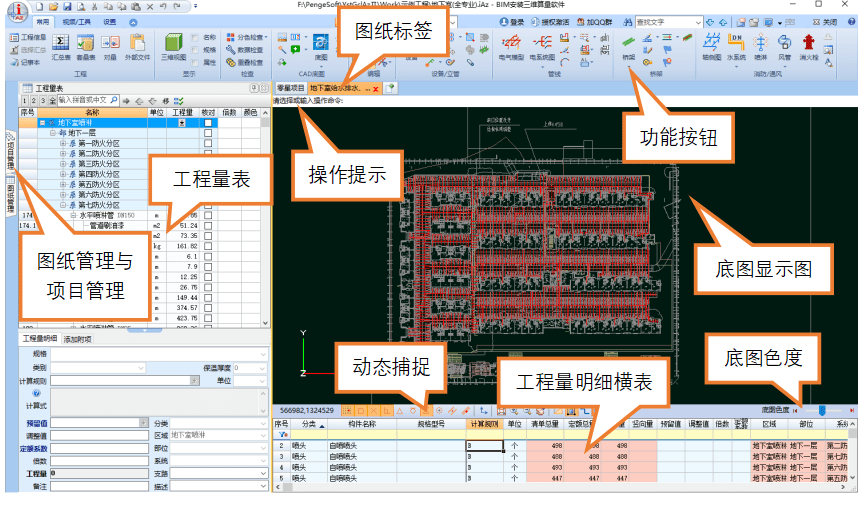

使用鹏业安装算量软件一定要对软件的操作界面及功能按钮位置熟悉，熟悉的操作才会带来工作效率的提高。

https://p2.itc.cn/images01/20220317/ac9fb0f3c01f46a38f70106c566eb750.png

CAD底图功能按钮说明

https://p3.itc.cn/q_70/images01/20220317/a7638fad693645d4ba4ee1c380615e25.png

比例：实际出图中会遇到大样图，总平图对图纸标注长度与实际测量长度不符时，可以对图纸进行测量并输入实际长度；

分解：将图纸中的图块打散；

合块：需要计算的设备图元为打散的线条时，采用此功能进行批量的合块；

分区：(分区在第三章会详细介绍)对调入的图纸进行区域划分；

https://p7.itc.cn/q_70/images01/20220317/3418c6b9409a489ca649d7cfef1edb7f.png

a． 划分图纸分区：重新划分图纸分区，可划分矩形分区与多边形分区；

b． 修改分区属性：对分区的基本属性进行修改；

c． 删除分区：删除已划分的分区，以便重新划分分区；

d． 清除全部分区：删除已划分的全部分区；

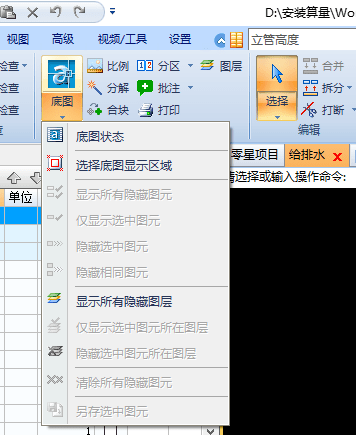

底图：对调入工程的CAD底图进行处理，只有开启了底图状态，才能用下拉按钮里面的所有功能，并且开始底图状态后，屏蔽软件所有的识别功能，具体底图处理在第三章会介绍，功能列表如图：

https://p7.itc.cn/q_70/images01/20220317/ccb6d5224f5f45b79db32b0ead880bee.png
