前段时间双11之后，第一财经曾发过这样一幅图表，新颖、漂亮，吸引眼球。

https://mmbiz.qlogo.cn/mmbiz_png/vIdZwTyjRAUIItTJ2a36HKD8X8kGSJqYPnqR7fTjxJ5um5edG9IN5y3u3dheK6LTEZdNOyujCUiavoXsT52labA/0?wx_fmt=png制作第一财经的漂亮抛物线比较图表" TITLE="Excel 制作第一财经的漂亮抛物线比较图表" />

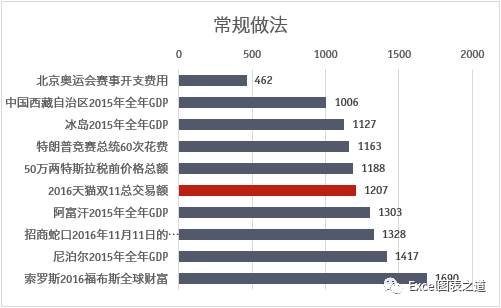

这个数据属于项目比较，如果做成常规的图表应该是这样的，但这样的话大众读者可能不会怎么看，或者一扫而过了。

https://mmbiz.qlogo.cn/mmbiz_png/vIdZwTyjRAUIItTJ2a36HKD8X8kGSJqYaYa2O5LKE9iaFDBC3GHcXKx4xk4jdjC5lm0goBKjxnT8rxoTZZvAmiaw/0?wx_fmt=png制作第一财经的漂亮抛物线比较图表" TITLE="Excel 制作第一财经的漂亮抛物线比较图表" />

作为新闻媒体，希望用新颖漂亮、吸引眼球的图表来抓住大众读者的注意力，“总想搞个大新闻”，可以理解，无可厚非。想当年，南丁格尔也是用一幅新颖、但故意夸大的图表去说服那些不喜欢看数字的国会议员们的，这个图表后来就被命名为南丁格尔图了。

本帖我们用 Excel 来绘制这幅图表。提前说明，本例可适合于网络传播的信息图，不适合于日常工作场合特别是严肃场合，会显得花哨，请注意慎用。

作图思路

这些半圆型抛物线，可以用散点图来绘制，每组散点图绘制一条抛物线。每条抛物线的半径由其指标决定，其上数据点的xy坐标则使用三角函数计算。指标数字和类别名称可以使用散点图来标示。

数据组织

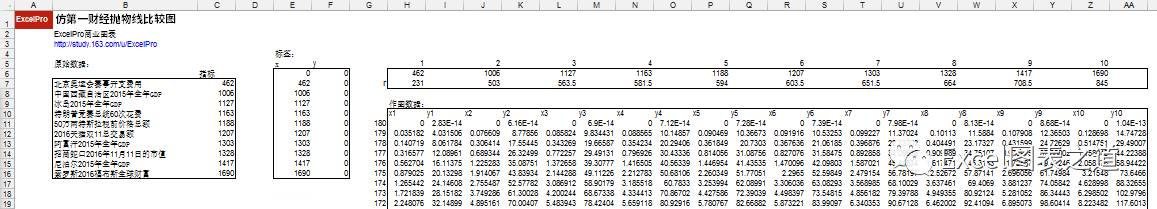

数据组织过程和结果如图。

https://mmbiz.qlogo.cn/mmbiz_png/vIdZwTyjRAUIItTJ2a36HKD8X8kGSJqYVwX1NBCc5YEaia8yGNiavz5JK7r3t2wnwDBqWrlibsyc4ljmjkhkcUJKA/0?wx_fmt=png制作第一财经的漂亮抛物线比较图表" TITLE="Excel 制作第一财经的漂亮抛物线比较图表" />
（点击看大图）

首先，将指标转换为水平方向、隔列出现的排列。上方准备1~10的横向id数据方便写公式。

    H6：=INDEX($E$7:$E$16,H5)，实现行列转置

    H7：=H6/2，这将是下面准备数据的 r 值

然后，准备 180~0 的纵向id数据，这里可以使用拖拉方式也可以使用填充序列的功能。

    x值，H11： =COS(RADIANS($G11))*H$7+H$7

    y值，I11：  =SIN(RADIANS($G11))*H$7

选中这两个单元格，向右、向下复制满区域，就是我们的作图数据了。这两个公式的算法及其混合地址的写法，可能需要你动脑筋琢磨一下了，这是本例的重点。

作图步骤

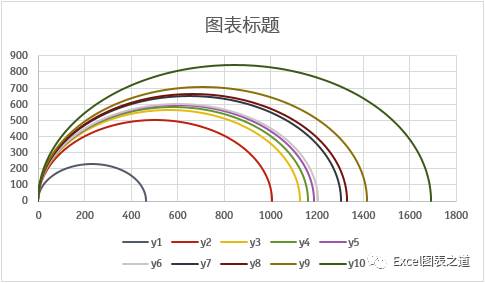

1、用作图数据区域插入散点图，无标记的圆滑散点图，就得到了多个半圆弧的图表。2013以上版本支持一次插入多组xy数据的散点图，2010以下可能需要多次添加了。所以，如果你还在用2010以下版本，是时候升级了，现在正好年终时候，适合整理整顿。

https://mmbiz.qlogo.cn/mmbiz_png/vIdZwTyjRAUIItTJ2a36HKD8X8kGSJqYscUrUzAOibHfhRWLiadmDpmDG1Of7ia2ZGrp5iawwPY6OSk5t7yLIOAY0g/0?wx_fmt=png制作第一财经的漂亮抛物线比较图表" TITLE="Excel 制作第一财经的漂亮抛物线比较图表" />

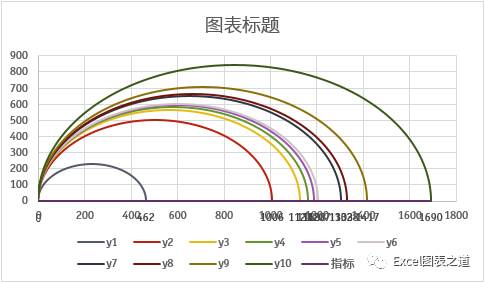

2、添加一个数据序列，指定x、y数据分别为E、F列的数据，添加数据标签，x值，显示指标值。前面添加了1行（0,0）的数据，是为了在原点处也显示小黑点。

https://mmbiz.qlogo.cn/mmbiz_png/vIdZwTyjRAUIItTJ2a36HKD8X8kGSJqYnSFqa15bVNo6h1gBibib3uaPsdkYM3duFLMbz1qxlrgfFumY0JhMLrNg/0?wx_fmt=png制作第一财经的漂亮抛物线比较图表" TITLE="Excel 制作第一财经的漂亮抛物线比较图表" />

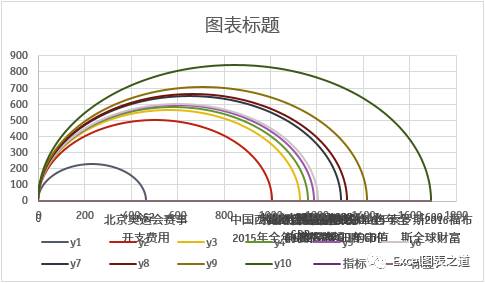

3、再添加一个数据序列，x、y还是E、F列的数据，添加数据标签，指定为B列的类别名称，注意行数匹配。虽然2013有指定标签引用位置的功能，但我们还是推荐使用xy标签工具，因为可以向下兼容。

https://mmbiz.qlogo.cn/mmbiz_png/vIdZwTyjRAUIItTJ2a36HKD8X8kGSJqYl0rjaArygIOD0Jb5bYnk4462RplI9cgmQKnUMjLD5z7FibvaO17RuKw/0?wx_fmt=png制作第一财经的漂亮抛物线比较图表" TITLE="Excel 制作第一财经的漂亮抛物线比较图表" />

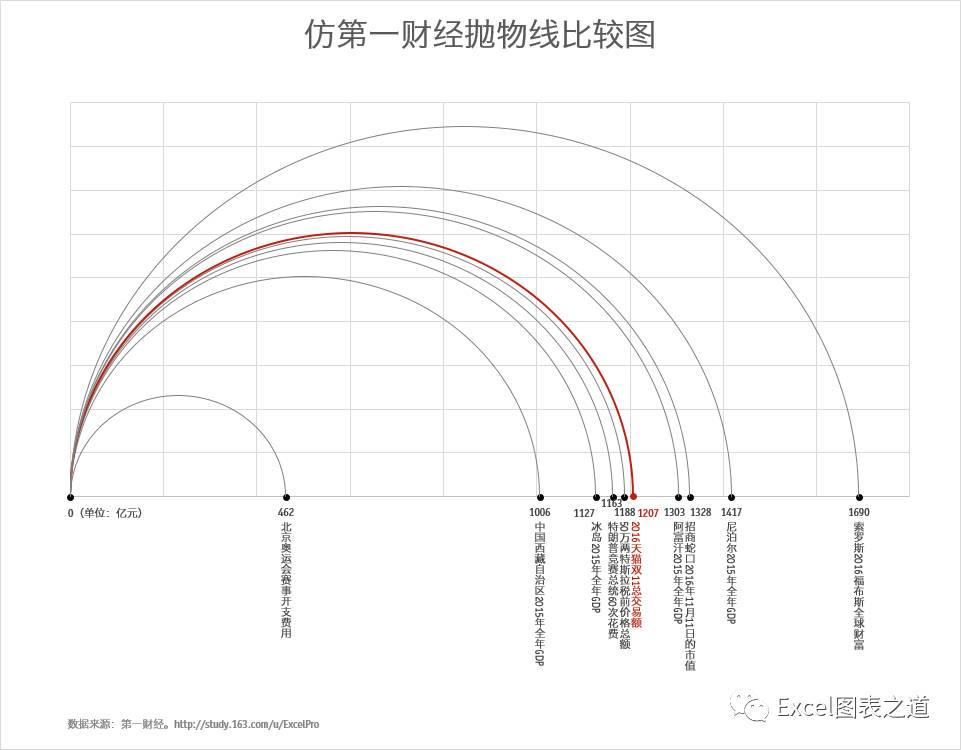

4、其他格式化至例图效果，或者你喜欢的样式，步骤略。得到如下的图表。

https://mmbiz.qlogo.cn/mmbiz_png/vIdZwTyjRAUIItTJ2a36HKD8X8kGSJqYGr7XLG75jhDV7YiafdXtXG8KMfwCVekc8iaSKia6IJsQXtkDbNibRJGWKw/0?wx_fmt=png制作第一财经的漂亮抛物线比较图表" TITLE="Excel 制作第一财经的漂亮抛物线比较图表" />

通过做图可以看到，dt财经的图里，水平方向数据点的间距并不是严格精确的，不论按半径绘制还是按面积绘制，否则标签应该有拥挤和重叠的情况。

这说明，为了版面美观，作者做的其实是近似的“示意图”。由此说明，他们更追求图表的视觉吸引力和美观度，有时可以牺牲图形的精确度。

知识要点

通过这个小案例，你可以练习到以下知识点和技巧：

• 构造不可能图表的思维


• index 进行行列转置

• 填充序列功能

• 三角函数，与数学计算

• 绝对地址、混合地址的原理

• 多序列的散点图

• 利用辅助序列显示标签

• xy标签工具，添加，移动

• F4重复格式化操作

这么多知识点啊，真是不列不知道，做这个小练习还是有很大收获的，快动手试试吧。

再次声明，本图只适合网络传播信息图表，不适合日常工作汇报，请注意慎用。
