韩国LG POE(SEETEC)

LC170 主要性能：抗冲击，良好的韧性。重要参数：熔融指数1.1、比重0.87、硬度71、抗张强度9.5、断裂伸长率900%、弯曲模量14、撕裂强度40、熔融温度58。

LC175 主要性能：抗冲击，良好的韧性。重要参数：熔融指数1.1、比重0.7、门尼粘度18、硬度63、抗张强度4.4、断裂伸长率900%、撕裂强度34、熔融温度36。

LC565 主要性能：抗冲击，高韧性。重要参数：熔融指数5.0、比重0.87、门尼粘度8、硬度54、抗张强度1.8、断裂伸长v领550%、撕裂强度20、熔融温度36。

LC670 主要性能：高韧性，高抗冲。重要参数：熔融指数5.0、比重0.87、门尼粘度9、硬度70、抗张强度5.5、断裂伸长率1000%、弯曲模量13、撕裂强度38、熔融温度58。

南京塑泰ST-2增韧剂系列由POE弹性体经反应挤出接枝马来酸酐制得。由于非极性的分子主链上引入了强极性的侧基，马来酸酐接枝聚烯烃弹性体可以成为增进极性材料与非极性材料粘接性和相容性的桥梁。适用于PA/PE、PA/PP合金，可大大提高合金的韧性。用于PC、ABS、PET、PBT等及其合金材料的相容剂与增韧剂。

埃克森美孚 POE(Exact)

POE 9061 主要性能：高韧性，高抗冲。重要参数：熔融指数0.5、比重0.86、硬度59、弯曲模量6.5、拉伸应力1.7、抗张强度2.4、断裂伸长率1200%、维卡软化点47。

POE 6102 主要性能：薄膜，包装。重要参数：比重0.86、乙烯成分16%、硬度66、弯曲模量12、拉伸应力1.9、撕裂强度34、维卡软化点52。

POE 0201 主要性能：通用级，共混，发泡。重要参数：硬度90、比重0.90、熔融指数2.5、弯曲模量68、拉伸应力12、断裂伸长率1144%、拉伸强度30、门尼粘度4.0、维卡软化点83、熔融温度97。

POE 0203 主要性能：通用级，共混，发泡。重要参数：比重0.90、熔融指数3.0、硬度87、弯曲模量76、熔融温度94、维卡软化点93、拉伸应力6.5、抗张强度75、门尼粘度9.1。

POE 5101 重要参数：熔融指数2.0、比重0.90、硬度90、门尼粘度18、抗张强度86、拉伸强度21、弯曲模量88、维卡软化点89、熔融温度98。

POE 8210 重要参数：比重0.88、熔融指数25、硬度79、弯曲模量26、熔融温度74、维卡软化点71、拉伸应力2.8、门尼粘度6.0、抗张强度43。

美国陶氏 POE(ENGAGE)

POE 7387 重要参数：比重0.87、熔融指数0.5、门尼粘度54、硬度66、拉伸模量2.9、抗张强度9.1、断裂伸长率810、弯曲模量12、撕裂强度40、维卡软化点46、熔融温度50。

POE 7447 重要参数：比重0.87、熔融指数5.0、门尼粘度7.0、硬度64、拉伸模量1.7、抗张强度2.4、断裂伸长率550%、弯曲模量7.8、撕裂强度25.0、熔融温度35。

POE 7457 重要参数：比重0.8、熔流率3.6、门尼粘度9.0、硬度50、拉伸模量1.31、拉伸强度1.79、断裂伸长率600%、弯曲模量4.14、熔融温度40。

POE 7467 重要参数：比重0.86、熔融指数1.2、门尼粘度19、硬度52、拉伸模量1.40、抗张强度2.00、断裂伸长率600%、弯曲模量4.1、撕裂强度21、熔融温度34。

POE 8003 重要参数：比重0.88、熔融指数1.0、门尼粘度22、硬度84、拉伸模量4.8、抗张强度18、断裂伸长率640%、弯曲模量34、弹性体61、维卡软化温度63、熔融温度77。

POE 8100 重要参数：比重0.87、熔融指数1.0、门尼粘度24、硬度73、拉伸模量2.9、抗张强度9.76、断裂伸长率810%、弯曲模量14、撕裂强度40、维卡软化点45、熔融温度60。

POE 8107 重要参数：比重0.87、熔流率1.0、门尼粘度24、硬度73、拉伸模量2.9、抗张强度9.76、断裂伸长率810%、弯曲模量14.3、维卡软化点45、熔融温度60。

POE 8130 重要参数：比重0.86、熔流率13、门尼粘度4、硬度63、拉伸模量1.8、抗张强度2.4、断裂伸长率800%、弯曲模量7.8、熔融温度56。

POE 8137 重要参数：比重0.86、熔融指数13.0、门尼粘度4、硬度63、拉伸模量1.8、抗张强度2.4、断裂伸长率800%、弯曲强度7.8、撕裂强度26、熔融温度56。

POE 8150 重要参数：比重0.87、熔融指数0.5、门尼粘度33、硬度70、拉伸模量2.6、抗张强度9.5、断裂伸长率810%、弯曲模量15.0、撕裂强度37、维卡软化点46、熔融温度55。

POE 8157 重要参数：比重0.87、熔流率0.5、门尼粘度33、硬度70、拉伸模量2.6、抗张强度9.5、断裂伸长率810%、弯曲模量15、维卡软化点46、熔融温度55。

POE 8180 重要参数：比重0.86、熔融指数0.5、门尼粘度37、硬度63、拉伸模量1.90、抗张强度6.3、断裂伸长率910%、弯曲模量8.5、撕裂强度32、维卡软化点41、熔融温度47。

POE 8200 重要参数：比重0.87、熔融指数5.0、门尼粘度8.0、硬度66、拉伸模量2.3、抗张强度5.7、断裂伸长率1100%、弯曲模量10.9、撕裂强度37.0、维卡软化点37、熔融温度59。

POE 8207 重要参数：比重0.87、熔流率5.0、门尼粘度8、硬度66、拉伸模量2.3、抗张强度5.7、断裂伸长率1100%、弯曲模量10.9、维卡软化点37、熔融温度59。

POE 8400 重要参数：比重0.87、熔融指数30、门尼粘度2.0、硬度72、抗张强度3.30、断裂伸长率1000%、弯曲模量12.1、维卡软化点41、熔融温度60。

POE 8401 主要性能：高流动，高透明。重要参数：比重0.88、熔融指数30、门尼粘度2.0、硬度84、拉伸模量4.0、抗张强度8.5、断裂伸长率940%、弯曲模量30、撕裂强度56、维卡软化点49、熔融温度80。

POE 8402 主要性能：高流动，高透明，抗冲击。重要参数：比重0.90、熔融指数30、门尼粘度2.0、硬度88、拉伸模量6.7、抗张强度11.3、断裂伸长率910%、弯曲模量72、撕裂强度79、维卡软化点72、熔融温度96。

POE 8407 主要性能：高流动，加入滑石粉。重要参数：比重0.87、熔融指数30、门尼粘度2.0、硬度72、抗张强度3.3、断裂伸长率1000%、弯曲模量12.1、维卡软化点41、熔融温度60。

POE 8411 重要参数：比重0.88、熔融指数18、门尼粘度3、硬度81、拉伸模量3.3、抗张强度7.3、断裂伸长率1000%、弯曲模量19.5、撕裂强度47、维卡软化点45、熔融温度76。

POE 8440 重要参数：比重0.89、熔流率1.6、门尼粘度13、硬度86、拉伸模量6.3、抗张强度20、断裂伸长率690%、弯曲模量54、维卡软化点75、熔融温度93。

POE 8440G 重要参数：比重0.89、熔流率1.6、门尼粘度13、硬度86、拉伸模量6.3、抗张强度20、断裂伸长率690%、弯曲模量54、维卡软化点75、熔融温度93。

POE 8450 主要性能：耐老化，耐候。重要参数：比重0.90、熔融指数3.0、门尼粘度10、硬度90、拉伸模量7.3、抗张强度22、断裂伸长率750%、弯曲模量76、撕裂强度90、维卡软化点84、熔融温度97。

POE 8450G 重要参数：比重0.90、熔流率3.0、门尼粘度10、硬度90、拉伸模量7.3、抗张强度22、断裂伸长率750%、弯曲模量76、维卡软化点84、熔融温度97。

POE 8452 重要参数：比重0.87、熔流率3.0、门尼粘度11、硬度74、拉伸模量3.0、抗张强度11、断裂伸长率950%、弯曲模量16、维卡软化点48、熔融温度66。

POE 8457 重要参数：比重0.87、熔流率3.0、门尼粘度11、硬度74、拉伸模量3.0、抗张强度11、断裂伸长率950%、弯曲模量16.5、维卡软化点48、熔融温度66。

POE 8480 主要性能：高韧性，柔软性。用途：鞋材，交联发泡材料，共混，管材。重要参数：比重0.90、熔融指数1.0、门尼粘度20、硬度89、拉伸模量8.0、抗张强度25、断裂伸长率660%、弯曲模量83、撕裂强度91、维卡软化点89、熔融温度99。

POE 8540 主要性能：透明，良好的韧性和柔软性。重要参数：比重0.90、熔融指数1.0、门尼粘度20、硬度90、拉伸模量9.6、抗张强度28、断裂伸长率750%、弯曲模量114、撕裂强度103、维卡软化点97、熔融温度104。

POE 8842 主要性能：共混，添加滑石粉。重要参数：比重0.85、熔融指数1.0、门尼粘度25、硬度54、拉伸模量1.4、抗张强度3.0、断裂伸长率1200%、弯曲模量4.5、撕裂强度25、熔融温度38。

POE塑料是采用茂金属催化剂的乙烯和辛烯实现原位聚合的热塑性弹性体

POE 特点：

（1）辛烯的柔软链卷曲结构和结晶的乙烯链作为物理交联点，使它既有优异的韧性又有良好的加工性。（2）POE塑料分子结构中没有不饱和双键，具有优良的耐老化性能。

（3）POE塑料分子量分布窄，具有较好的流动性，与聚烯烃相容性好。

（4）良好的流动性可改善填料的分散效果，同时也可提高制品的熔接痕强度

POE 性能：

随着POE塑料含量的增加，体系的冲击强度和断裂伸长率有很大的提高。可见，POE塑料对PP有优良的增韧作用，与PP、活性碳酸钙有较好的相容性。这是因为POE塑料的分子量分布窄，分子结构中侧辛基长于侧乙基，在分子结构中可形成联结点，在各成分之间起到联结、缓冲作用，使体系在受到冲击时起分散、缓冲冲击能的作用，减少银纹因受力发展成裂纹的机会，从而提高了体系的冲击强度。当体系受到阻力时，由于这些联结点所形成的网络状结构可以发生较大的形变，所以，体系的断裂伸长率有显著的增加，当POE塑料的含量增加时，体系的拉伸强度、弯曲强度和弯曲模量均有所下降，这是由POE塑料本身的性能决定的，故POE塑料的含量应控制在20%以下。 POE塑料的含量与熔融指数的关系，加入POE塑料后，体系的熔融指数增加。POE塑料本身的流动性较好，它的加入，同时也改善了整个体系的流动性，当POE塑料含量超过15份以后，体系的熔融指数基本没有变化，若要继续提高体系的流动性，则不能完全依赖于POE塑料。

POE 应用领域：

主要用于改性增韧PP、PE和PA等聚合改性、鞋底。其次用在汽车工业方面制作保险杠、挡泥板、方向盘、垫板等等。电线电缆工业上耐热性和耐环境性要求高的绝缘层和护套。也用于工业用制品如胶管、输送带、胶布和模压制品。医疗器械以及家用电器、文体用品、玩具等，以及包装薄膜，尤其适合低烟无卤阻燃料；化妆品、食品等软管包装；运动鞋底发泡中底、大底等；阻燃母料；拉伸膜、缠绕膜、各类保鲜膜；也用于工业压制品如胶管、输送带、胶布和模压制品等，

王 珂等用扫描电镜(SEM)、动态力学分析及力学性能测试等方法研究了组分特性对PP/POE/BaSO4三相复合体系性态的影响及性态与复合材料力学性能 的关系。结果表明，POE经过马来酸酐(MAH)接枝改性（南京塑泰T-2）后，无机粒子与弹性体之间的相互作用加强，在熔融加工过程中，填料粒子倾向于进入橡胶相中，即形 成橡胶包覆无机粒子的结构；而POE未接枝改性时，橡胶相与无机粒子倾向于形成相互分离的结构。对力学性能的研究表明，两种相态的接枝三相复合体系的冲击强度 和拉伸弹性模量均比纯PP、PP/POE和PP/BaSO4复合体系有显著的提高，即同时实现了增强和增韧。.

POE engage7447 美国杜邦-陶氏 熔指：5 密度：0.865

POE engage7467(DF610) 美国杜邦-陶氏 熔指：1.2 密度：0.862

POE engage7256 美国杜邦-陶氏 熔指：2.0 密度：0.885

POE engage8003 美国杜邦-陶氏 熔指：1.0 密度：0.885

POE engage8200 美国杜邦-陶氏 熔指：5.0 密度：0.870

POE engage8150 美国杜邦-陶氏 熔指：0.5 密度：0.868

POE engage8180 美国杜邦-陶氏 熔指：0.5 密度：0.863

POE engage8100 美国杜邦-陶氏 熔指：1.0 密度：0.870

POE engage8402 美国杜邦-陶氏 熔指：30.0 密度：0.902

POE engage8401 美国杜邦-陶氏 熔指：30.0 密度：0.885

POE engage8137 美国杜邦-陶氏 熔指：13.0 密度：0.864

POE engage8842 美国杜邦-陶氏 熔指：1.0 密度：0.857

POE UG6001 美国杜邦-陶氏 熔指：1-15 密度：0.865-0.885

POE engage8999 美国杜邦-陶氏 熔指：0.5-200 密度：0.860-0.912

KN140 美国埃克森 熔指：0.5-200 密度：0.860-0.885

POE px9071 美国埃克森 熔指：0.5 密度：0.870

POE px9061 美国埃克森 熔指：0.5 密度：0.862

POE px9361 美国埃克森 熔指：3.5 密度：0.864

POE px9371 美国埃克森 熔指：4.5 密度：0.872

POE LC170 LG 化学 熔指：1.0 密度：0.870

POE LC670 LG 化学 熔指：5.0 密度：0.870

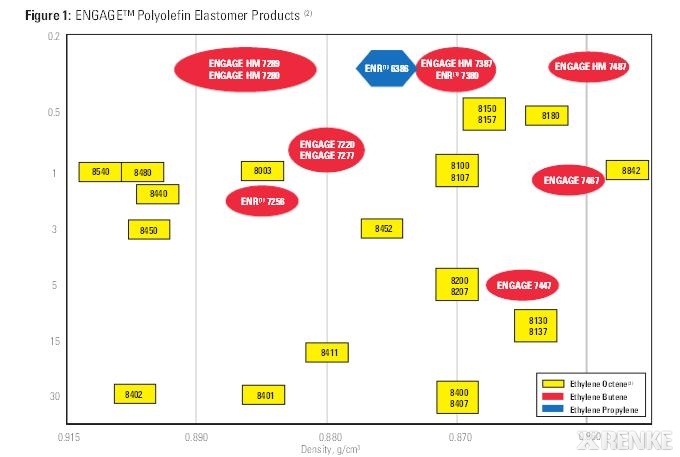

原料技术数据

http://5b0988e595225.cdn.sohucs.com/images/20190726/cb9f75ddfb334887a6286f8e721ae6dd.jpeg

http://5b0988e595225.cdn.sohucs.com/images/20190726/7685fb5a74f44f148132724fea9243c0.jpeg
