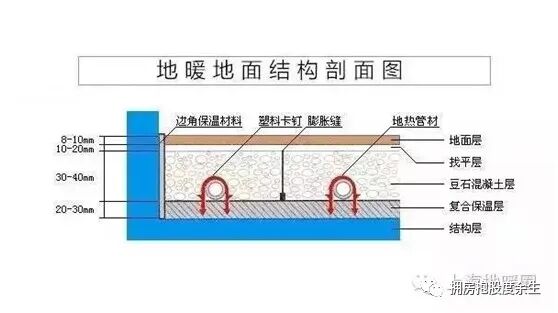

• 地下部分

地暖管、地暖辅材（边界保温条、挤塑板、反射膜、卡钉、铝箔胶带、伸缩缝、弯管器、保温套管等）。

作用：

1、散发热量和保温。

2、决定地暖的环保性和节能性。

https://mmbiz.qpic.cn/mmbiz_jpg/TeHmkWxENN5y6JzfePIvLFNJaRB6ev75qJDdDTGJTcd00wZXqpAiapJ6dnenQL90MZ9rLdRRQeErNDeUxGxvKRA/640?wx_fmt=jpeg

• 构件作用及选型

1.保温板

保温板的作用是阻止热量向下传递，降低结构层的无效热耗损。

“隔热材料应采用导热系数小，吸湿率低，难燃或不燃，具有足够的承载能力的材料，并且不含殖菌源，不得有散发异味及可能危害健康的挥发物。”——国标《辐射供暖供冷技术规程》

优选白晶板，有陶氏化学（美国）、欧文斯科宁（美国）、上海绿羽（中国上海）、北鹏（中国北京）、法宁格（中国南京）等品牌。

地暖用白晶板常规的是厚度2cm，如与不采暖房间相邻建议厚度3cm，容重一是35到36KG/m，建议B3防火等级。

铺保温板之前，必须先进行卫生的打扫，将垃圾清理干净。

保温板铺设的接缝要紧密。

铝箔胶带

保温层保温需要的是没有热桥，所有的缝隙和空洞都需要处理。挤塑板缝隙中，毫米级的缝隙采用铝箔胶带处理，厘米级缝隙采用发泡聚氨酯处理。

2.镜面反射膜

反射膜是提高地暖节能的主要材料，主要置于保温绝热板与热水管道中间，作为一种热反射的材料。好的反射膜可将热水管道幅射热量向上层反射，有效降低热量向下的散失量，提高升温速度，实现10%-20%节能效果，对提高地暖节能效率意义重大。

镜面反射膜分为镀铝反射膜和纯铝反射膜两种。反射率和耐腐蚀性是衡量反射膜好坏的基本标准，反射率决定了节能性，耐腐蚀性决定了反射膜的使用寿命。

镜面反射膜有陶氏化学（美国）、欧文斯科宁（美国）、上海绿羽（中国）等品牌。

辐射反射膜时，最好相邻的地方重叠一点。

3.低碳冷拔镀锌钢丝网

当地面绝热层为保温板拼接，由于荷载不均可能会出现瓷砖缝隙处开裂或局部塌陷。所以为了克服地面荷载不均而造成的瓷砖缝隙处开裂或局部塌陷，就需要用钢丝网进行加固来避免以上问题的发生。

质量好的钢丝网应该以镀锌处理，减缓钢丝网的锈蚀速度，标准钢丝截面直径是2毫米。现在也出现了新的替代钢丝网的材料——硅晶网，更适合地暖，拉拔力好，不伤管道。

铺设低碳钢丝网，最好一片靠一片铺设平整紧密，相邻的地方用扎带扎在一起。

4.地暖管

地暖管是地暖系统热量传输的媒介，地暖的寿命取决于地暖管材的选择，现在的地暖管材的寿命一般都是50年。

PE-Xb（交联聚乙烯管）、PERT-型、PERT-型（耐热聚乙烯管）管更适合地暖市场的应用要求。铝塑复合管（XPAP管）是经过多年市场使用验证的优秀地暖管材，强度高、耐温好，弯曲不反弹，中间铝层能有效隔绝氧渗透，杜绝氧腐蚀，但价格很高。

瑞好（德国）、欧博诺（德国）、洁水（德国）、嘉科米尼（意大利）、霍尼韦尔（美国）、卡莱菲（意大利）、乔治费歇尔（瑞士）、菲时特（中国）、金德（中国）、伟星（中国）、金牛（中国）、日丰（中国）、爱康保利（中国）、九牧（中国）、日泰（中国）、公元(中国)等等。

采用“回”字形布管方式，铺装必须使用弯管器，加热管的弯曲半径不应小于6倍的管外径，水滴头工艺处理，不得出现“死折”，管间距一般16管间距为15cm，20管间距20cm，加热管距外墙内表面宜为200~300mm，距卫生间墙体内表面宜为100~150mm，靠窗的盘管间距可适当缩小。一般16mm管径的盘管间距为15cm，20mm管径的盘管间距为20mm。

盘管验收：这部分是地暖地面部分的核心，先对一下品牌及外包装，外包装一般都有厂家的试压证明，然后拆箱后再看一下盘管表面，正规厂家出厂的盘管每一米都有编号的，如果您打通厂家的电话把编号告诉他们，他们会很快帮您确认这箱盘管是从哪个车间什么时间出来的，如果是假货就查不出；注：验盘管的时候最好带着厂家的资料，因为很多假货做得挺像，一般人看不出来，那么您就根据厂家的资料将盘管的品牌商标逐个字母得核对。

5.保温套管

对地暖管道和主管道起着很重要的保护作用，防止外界因素对管道的损伤，延缓管道因紫外线辐射造成的老化现象。另一方面，保温套管的保温性能对地暖系统起着一定的节能作用。市场前沿的保温管产品为交联PE制造，保温效果和环保性俱佳。

保温套管的使用范围

1、锅炉到分集水器的主管道；　

2、分集水器处露出地面部分的管道；

3、伸缩缝处的管道；

4、穿过墙或有落差的地方的管道；’

5、过门出盘管较密处套保温套管。

6.卡钉

地暖管道的固定方式主要采用卡钉来固定，卡钉的使用提升了地暖施工的速度，缺点是会破坏极少量的反射层。目前市场销售的卡钉多以回收塑料制造为主，呈黑色，强度低，高温下环保性差，而品质较好的卡钉多为新料制造，呈白色透明状，环保性极佳。

卡钉使用，在能固定住盘管的情况下，宜少不宜多。地暖管的卡丁也不能乱卡，最好均匀，但转弯地方须加密。

7.EVA边界保温条

热能损失除去有围护结构保温差造成的热量散失外，还有就是通过墙体传导热造成的热量损失。边界保温条的目的就是减少热量通过墙体向外部传递，降低地暖系统的热损失。另一方面，边界保温条还有着伸缩缝的作用，所以边界保温条也非常重要。

8.豆石混凝土层

填充层的作用主要有二：一是保护加热管或发热电缆；二是使蓄热量能比较均衡地传到地面，从而使地面的表面温度趋于均衡。

材料要求：

1、水泥应该采用标号不低于32.5的硅酸盐水泥和矿渣硅酸盐水泥；

2、砂子宜采用含泥量不大于5%的中砂或粗砂；

3、豆石粒径要求在5-12mm之内，也有用瓜子片、陶粒的。

4、水泥、大沙、豆石按照1:2:3的比例均匀搅拌后浇注。水泥砂浆体积比不小于 1：3, 混凝土强度等级不小于 C15。填充层厚度应符合设计要求，平整度不大于 5mm ，填充层的厚度3-4cm。

5、水泥尽量用刚出厂的品牌正品，比如海螺等。

2、黄沙，选用河沙，多用粗沙。
