Tosca拓扑结构优化的详细步骤

(2015-03-23 13:25:29)
标签:

杂谈

本文以一个控制臂为例,详细介绍了TOSCA结构拓扑优化的步骤。

前处理

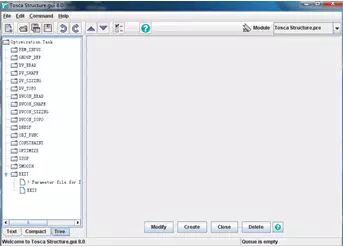

1.运行tosca 结构前处理器:Tosca Structure.pre | Tree

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAzYICRURdg3fibS7vwIphLEUHRhCqAEmlYHTdkAY30laVaQVib48QzRYibw/0?wxfrom=5

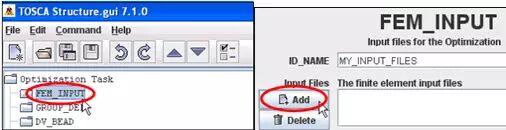

2.加载模型输入文件:Tosca Structure.pre | FEM_INPUT

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAzDwgvpaoQ0Eic6KYv29NUeSsFvpV9My8ysTBdn0FtMkMIibLNyfe9RPLw/0?wxfrom=5

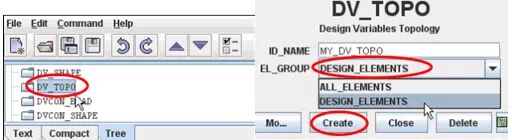

3.定义设计区域:Tosca Structure.pre | DV_TOPO

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAz0DAJ6AViabCke3IYrSxibeicxkicrzhWIwH9BaIZ3ZnYRCNUTpZY9BbA6w/0?wxfrom=5

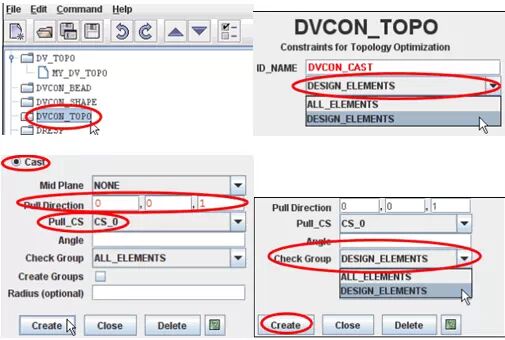

4.定义优化的约束:Tosca Structure.pre | DVCON_TOPO | Cast

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAzbPTwbB2iax3BdzS9j1v3sFpGa0Hw1hrNwH9HUJ8ABlibdL4Wg6fzx5Rw/0?wxfrom=5

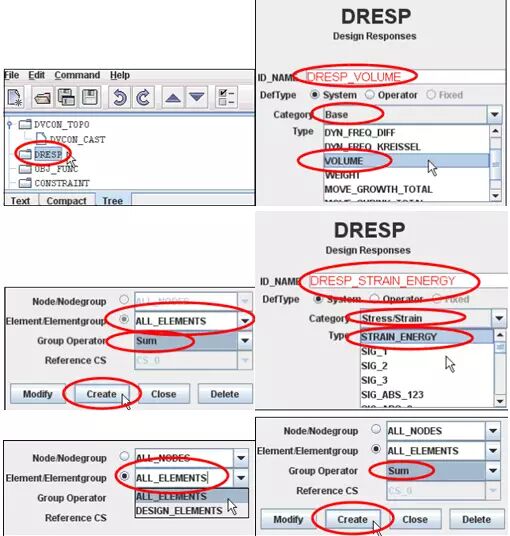

5.定义需提取的结构响应:Tosca Structure.pre | DRESP

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAzbElf5hmgQZVyJnGu6PTqCjxedUV71YxHRmNNFVavYY2MHpd4PAv1LA/0?wxfrom=5

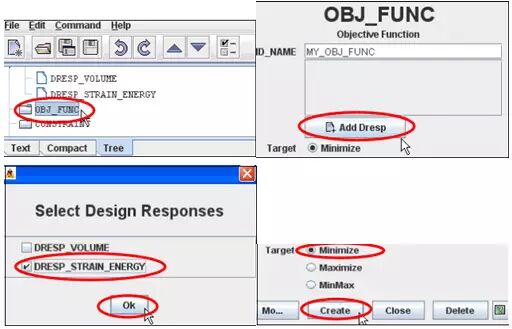

6.定义优化的目标函数:Tosca Structure.pre | OBJ_FUNC | Minimize

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAzuvRbTnjicRUklWP86OeBHCuicibjGQNTvh2bYXhoicVRp3vSQPnkRsFibdg/0?wxfrom=5

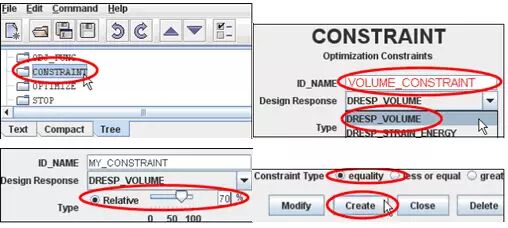

7.指定约束(这里指定体积不超过原始体积的70%):Tosca Structure.pre | CONSTRAINT

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAz6J5R1Via0ayjP3fZlDfahoTuCQjyZxAq6KkbeFMI62nGw84zzH4UknQ/0?wxfrom=5

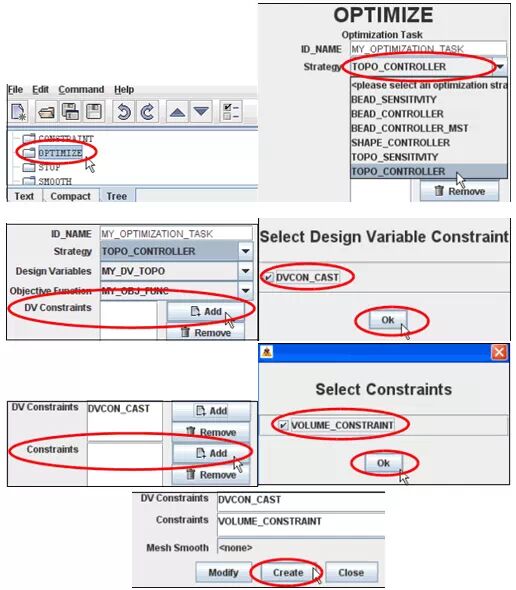

8.定义优化任务:Tosca Structure.pre | OPTIMIZE

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAzDZclQQ6SSllfaQ07PqOLl3InLwHlkkWIZ0s9ribW0JhUNzGriaOorDRg/0?wxfrom=5

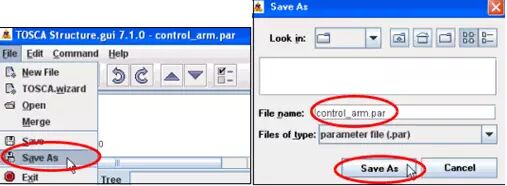

9.保存TOSCA结构参数文件:Tosca Structure.pre | FILE |Save As

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAzibclWG3icwraR7HPbRDP1GGE4dFsSicPKcQZicRYVgrkzn6e5zXo6gYSgQ/0?wxfrom=5

运行优化

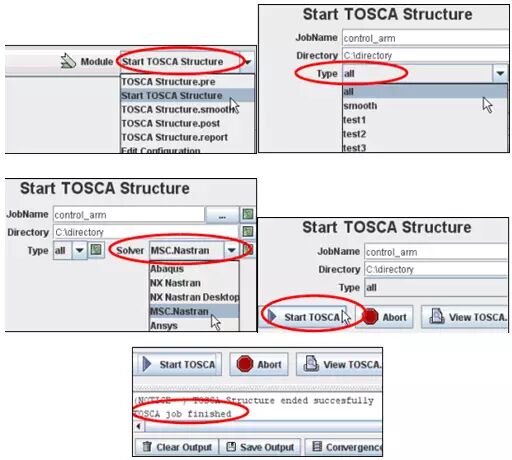

10.运行TOSCA优化:Start Tosca Structure |Start TOSCA

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAz9pfRicY0ByASo3aZwmBy78XbEjc3U9ltltIlOCZt6ygNibcFAbRbFAjA/0?wxfrom=5

后处理

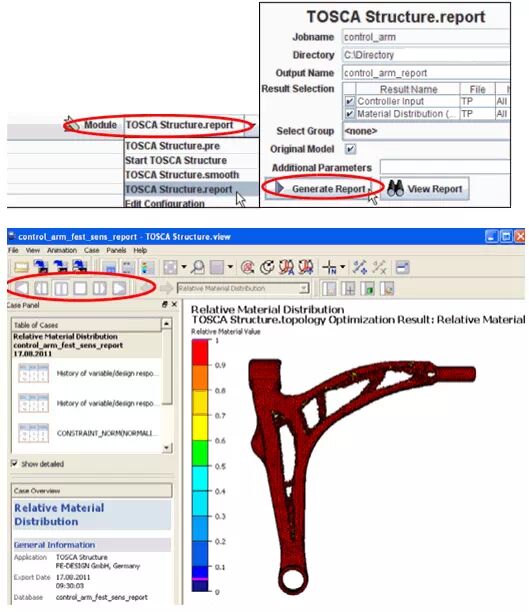

11.生成结果报告文件:Tosca Structure.report | Generate Report

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw2NRWwt1lzmyVjwGLDzLjAzqiav7gxIvLzLQ24q322pZQXJonkIJnpPSyDjZ6v1G1AEtnNjia1vTRoA/0?wxfrom=5
