ANSA面网格螺栓孔washer的快捷方法

(2015-03-19 13:31:57)
标签:

杂谈

在做汽车网格的时候,经常会要求在螺栓孔周围做washer单元,下面简单提供几种做washer的方法。

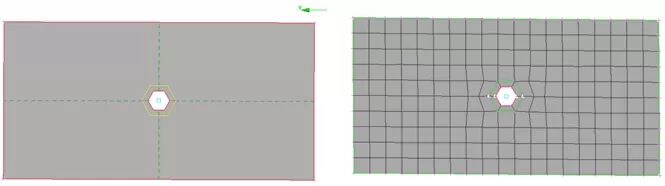

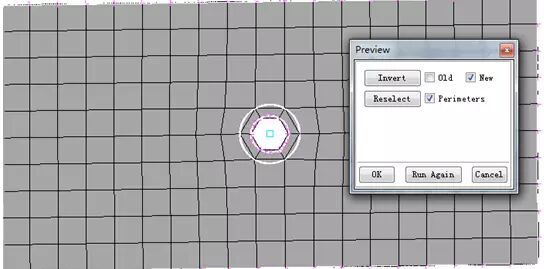

方法一:采用几何开washer法,点击TOPO->FACE->ZONECUT按钮,选择圆孔周边曲线,选中后为高亮状态,点击鼠标中键后,再选择方形板,再点击鼠标中键,输入washer的大小。

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw1LR927pZxUC33IPvEvErObeOQZic4HSIt18qzUWWQTPibk6pM61oZExkP96ltrGUGFh3kl5CaNzzEQ/0?wxfrom=5

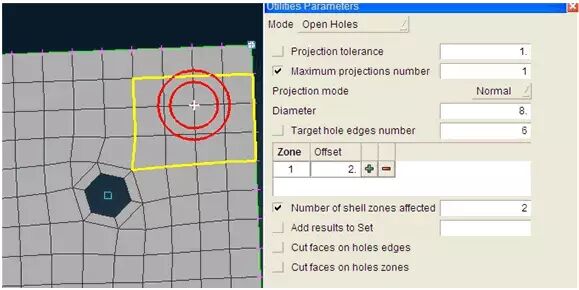

方法二:MESH->SHELL MESH->HOLE->Open hole按钮,在已经有网格的面上进行开孔,并做上washer,输入开孔的直径和washer的设置和选择孔中心即可。

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw1LR927pZxUC33IPvEvErObornsBe3G6cY3JPaYRptqx2kLib4nlt4NuvSjJOxq0ViahgwRS2COFtCQ/0?wxfrom=5

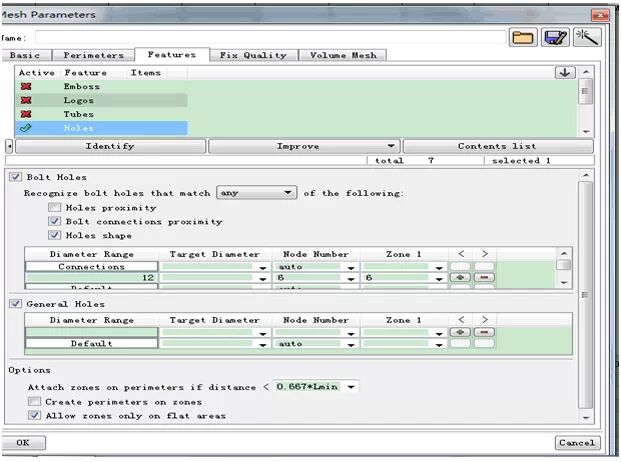

方法三:用网格质量提升命令Shell Mesh->Reconstruct命令快捷做出washing,不过需要Mesh Parameter中对特征Hole进行washing设置,可以便捷的根据孔的大小设置washing的圈数、节点数、washing大小。如图所示

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw1LR927pZxUC33IPvEvErObjPMj9YxRtc3GiboOFEJhcRNS76oEFFKLL0Fa9nPfyQtkYlmhI7QoLmA/0?wxfrom=5

http://mmbiz.qpic.cn/mmbiz/ibPA0zomXJw1LR927pZxUC33IPvEvErObA1JBrKHib10dhNPSgNH0NZbD3nyCFl3FiczJxibicrc9RiaxibWYOPAds3Cg/0?wxfrom=5
