幂律流体管段沿程摩阻计算
输油管道工程设计规范 GB50253-2014：附录E
幂律流体管段沿程摩阻计算
注册消防工程师 责任编辑：段思扬 2019-03-05
摘要：本文为输油管道工程设计规范 GB50253-2014：附录E 幂律流体管段沿程摩阻计算，内容详情如下，如需查看更多消防工程师消防规范标准，敬请关注希赛网消防工程师频道。
E.0.1 幂律流体的雷诺数应按下式计算：
式中：ReMR——幂律流体管段流动的雷诺数；
n——幂律流体的流变指数；
Km——幂律流体的稠度系数(Pa·Sn)；
ρ——输油平均温度下的幂律流体密度(kg／m3)；
V——幂律流体管段管内的流速(m／s)。
E.0.2 当幂律流体的雷诺数ReMR≤2000时，幂律流体处于层流状态，管段的沿程摩阻hr应按下式计算：
n——幂律流体的流变指数；
Km——幂律流体的稠度系数(Pa·Sn)；
ρ——输油平均温度下的幂律流体密度(kg／m3)；
V——幂律流体管段管内的流速(m／s)。
E.0.2 当幂律流体的雷诺数ReMR≤2000时，幂律流体处于层流状态，管段的沿程摩阻hr应按下式计算：
式中：hr——幂律流体管段的沿程水力摩阻，油柱(m)；
d——输油管道的内直径(m)；
L——计算管段长度(m)。

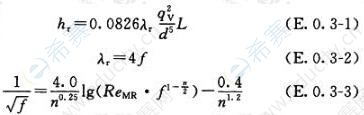

E.0.3 当幂律流体的雷诺数ReMR＞2000时，幂律流体处于紊流状态，管段的沿程摩阻hr应按下列公式计算：
d——输油管道的内直径(m)；
L——计算管段长度(m)。
E.0.3 当幂律流体的雷诺数ReMR＞2000时，幂律流体处于紊流状态，管段的沿程摩阻hr应按下列公式计算：
式中：qV——流体平均温度下的体积流量(m3／s)；
λτ——幂律流体管段的水力摩阻系数；
f——范宁(fanning)摩阻系数。
λτ——幂律流体管段的水力摩阻系数；
f——范宁(fanning)摩阻系数。
