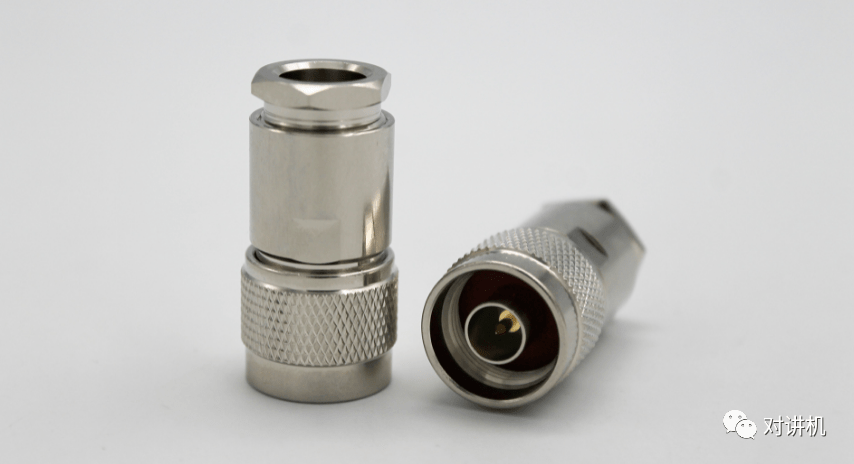

在无线电天馈系统中，N型连接器是中继台或者车载台接通电路传输电流的部件，有着不可替代性。今天华安捷讯对讲机王总工程师和大家一起来聊聊无线电天馈系统中N型射频同轴连接器电缆装接：

https://p4.itc.cn/images01/20220422/9d6ea85b798f4c129bf9864b869b61f3.png

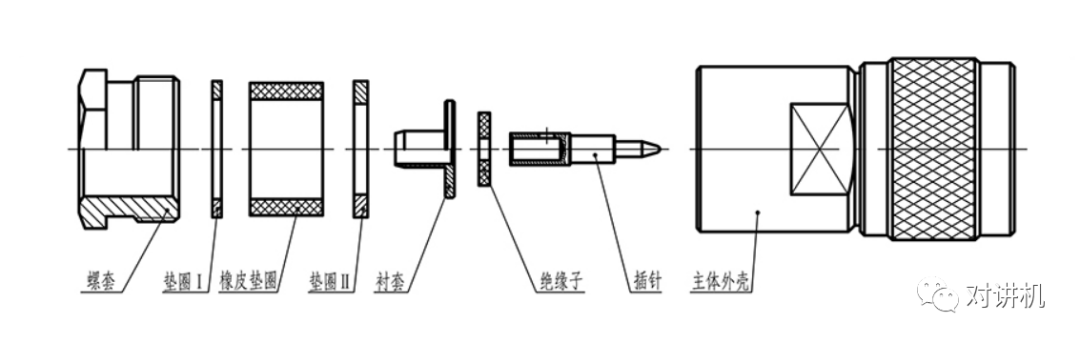

N型连接器的基本结构可分为接触件、绝缘体、外壳、附件四个部分。

接触件：由阳性接触件和阴性接触件组成，通过阴阳两个接触件的插合完成电连接。接触件是N型连接器的核心零件，主要起到电连接的作用。

绝缘体：能使接触件按所需位置和间距排列，并保证接触件之间和外壳与接触件之间的绝缘性能。绝缘体也被叫做基座、安装板，要求绝缘材料具有良好的绝缘电阻、耐电压性能、易加工性。

外壳：作为N型连接器的外罩，主要为内装的绝缘安装板和插针提供机械保护。

附件：有结构附件和安装附件两种。结构附件——卡圈、连接环、电缆夹、定位销、导向销、密封圈、密封垫等;安装附件——螺钉、螺母、螺杆、弹簧圈等。

https://p4.itc.cn/images01/20220422/25018eb8e6364bfcb9da35487c6aa43c.png

装接工具：毫米刻度尺、电工刀、尖嘴钳、刷子、16.8mm、16mm扳手、板锉等专用工具。

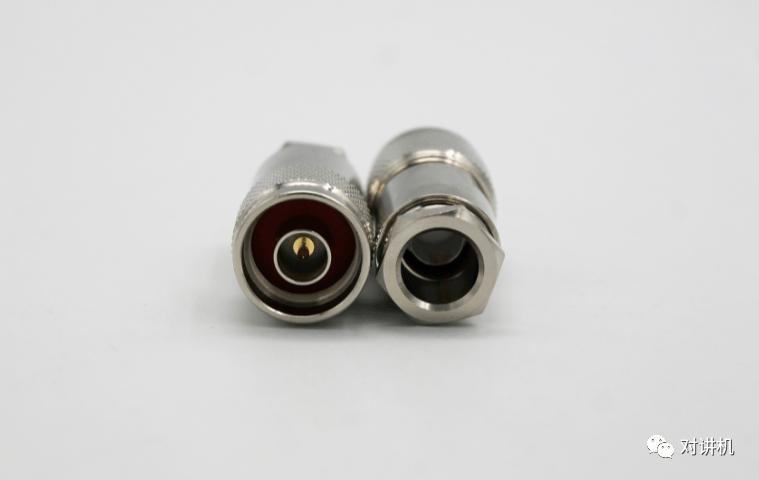

https://p1.itc.cn/images01/20220422/45a40bd394c1492eb4dd0751c1ac3b7c.png

https://p4.itc.cn/images01/20220422/d20b1d63cab74d7aa209c5ab0a100b61.png

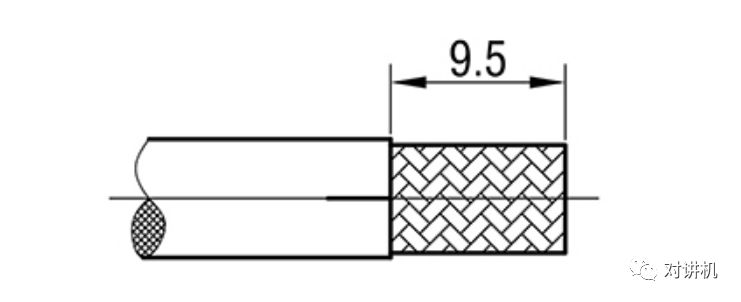

按图所示尺寸剥去电缆护套，不得损伤屏蔽层，当电缆外护套较硬时可将护套按图所示横向剖开，如上图所示。

https://p9.itc.cn/images01/20220422/afa375dedb3049da91df45a21bfdce52.png

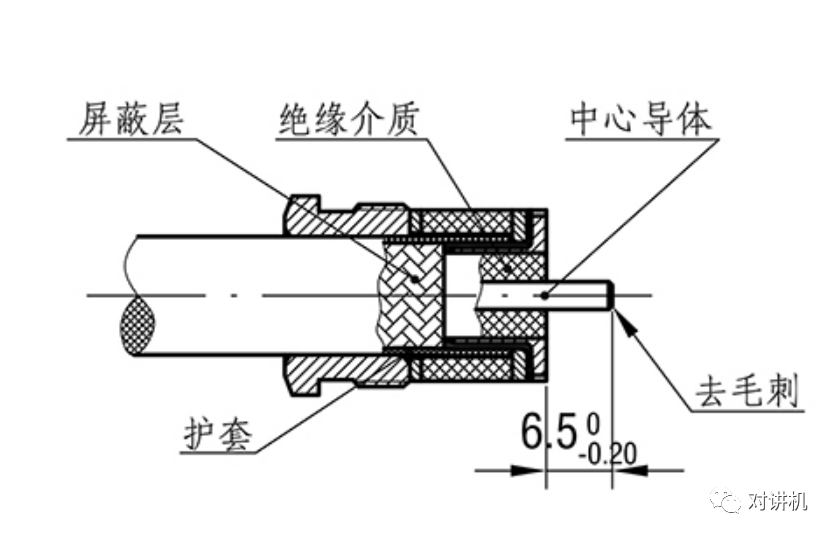

按图所示将螺母、垫圈I、橡皮垫圈套上电缆外护套，再将垫圈II套上外屏蔽层，并均匀外翻开屏蔽层后将衬套压入屏蔽层与绝缘介质之间压紧到位，将多余的屏蔽层修剪掉。按图所示尺寸将多余绝缘介质沿衬套切除,不得损伤中心导体，并清除芯线端面毛刺，如上图所示。

https://p4.itc.cn/images01/20220422/0ae4f53706524efe8828ba6b0371c8ba.png

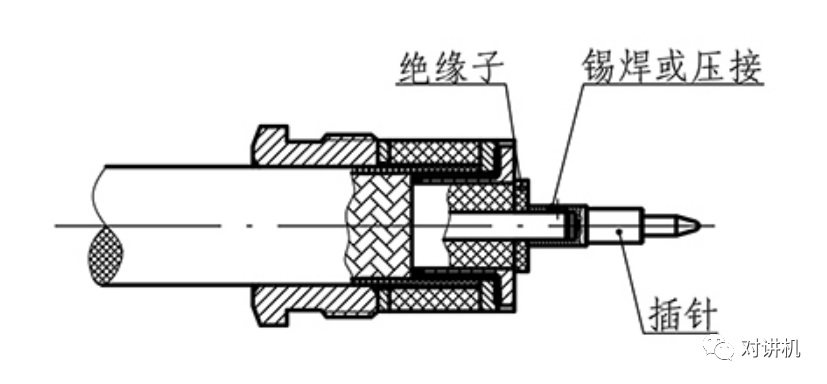

将绝缘子套上中心导体，按图所示将插针与电缆芯线焊接牢靠，或者用合适的压接钳将插针与电缆芯线压接牢靠，焊接时不能将绝缘子受热膨胀。将插孔表面多余物清除，并校正插孔。如上图所示

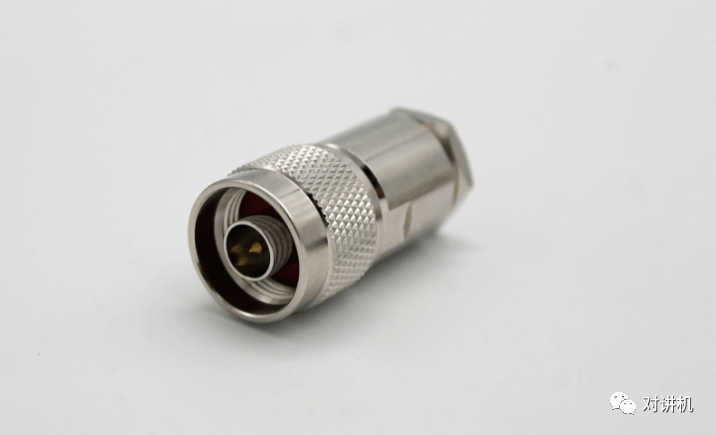

将步骤3组件装入主体外壳用扳手旋紧，如上图所示

https://p7.itc.cn/images01/20220422/58f3fd9c2fe5493f90d5fbd6d2561866.png

https://p6.itc.cn/images01/20220422/5dc86aad19ce4e0886124ffda46d4e54.png
