用在公网对讲机及4G执法记录仪的物联卡SIM（Subscriber Identity Moudle，用户身份模块）大家并不陌生，因为有了它才可以进行通话服务。今天华安捷讯对讲机王总工程师和大家一起聊聊公网对讲机使用的物联卡的定义和功能：

https://p7.itc.cn/images01/20220324/91dd9f6438bf492ba39bd0266cacd04c.jpeg

SIM物联卡物理规格

SIM物理规格随着设备小型化发展也是一直在减小，如下图所示：

https://p4.itc.cn/images01/20220324/effbe537c412454492883ca7eec12aee.jpeg

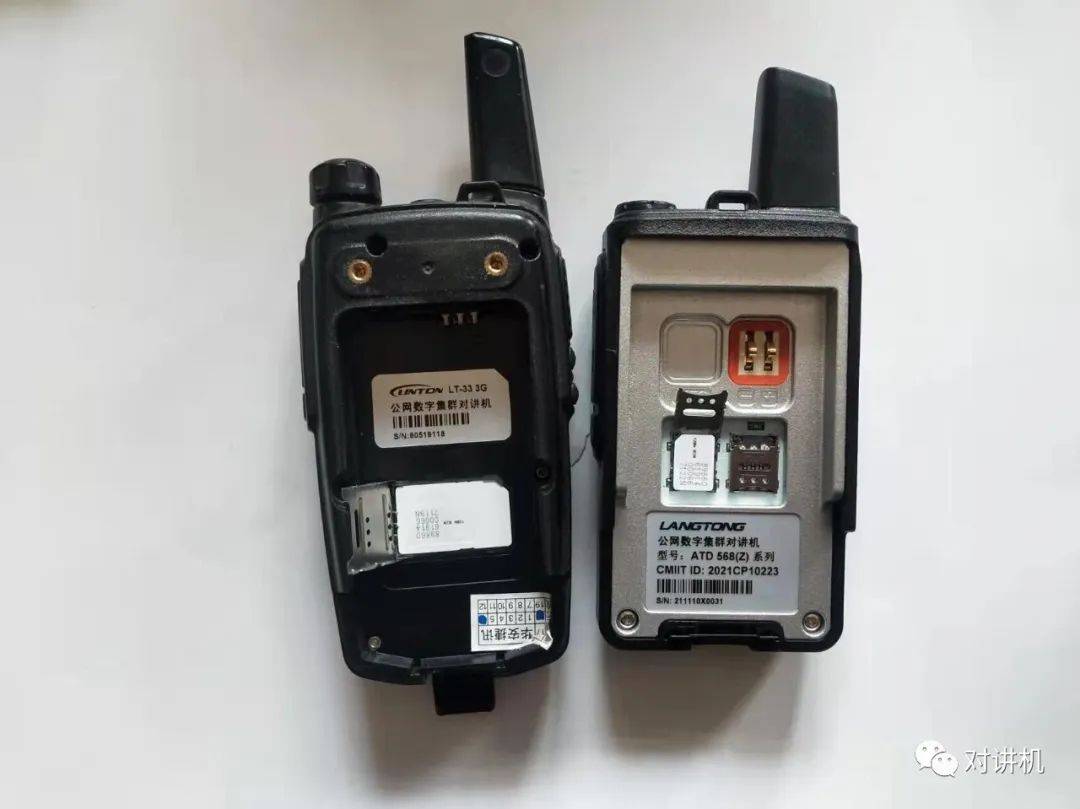

每一代的变化基本就是卡本身大小的变化，如今绝大多数公网对讲机中使用的是Nano-SIM卡。但在一些公网对讲机需要使用SIM卡的地方，使用Nano-SIM卡对于可穿戴设备来说占用空间较大。如下所示：

https://p3.itc.cn/images01/20220324/1c082e8ac0ae4b198e1c52bc3272b68d.jpeg

接口定义

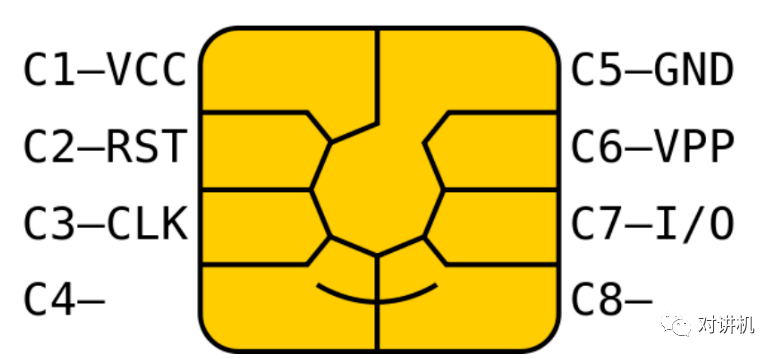

SIM卡上黄色镀金的部分是金属触点，代表不同的引脚。如下图所示：

https://p4.itc.cn/images01/20220324/191d7e42580d4ec9aa6d5b0bfafc523a.png

https://p5.itc.cn/images01/20220324/75ed3a242fe6489fbf1747ade6db8dca.png

VCC:SIM卡电源信号。（卡电源有3种规格，一般卡芯片都会兼容三种规格电源。电源规格有5V,3V,1.8V）。

RESET:SIM卡复位信号。

CLOCK：SIM卡时钟信号。一般时钟频率在1-5MHz之间。

DATA:SIM卡数据信号。

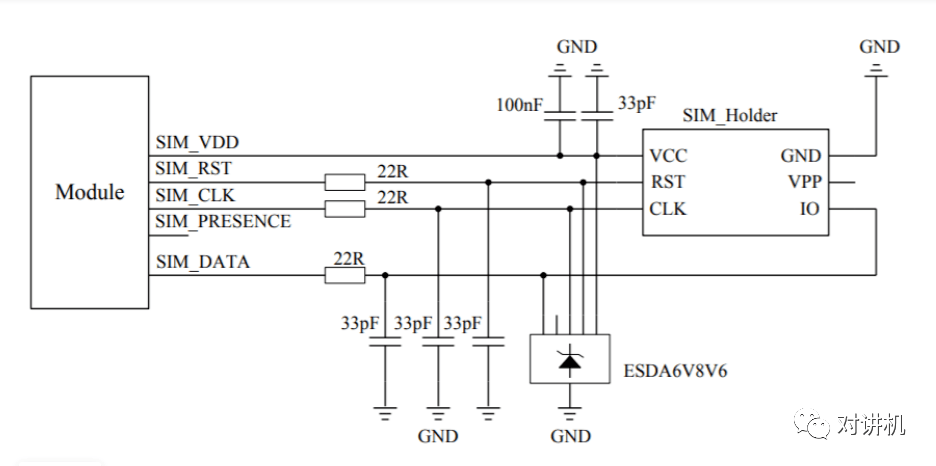

SIM部分电路硬件连接如下：

SIM卡槽选择需要根据实际应用场景，比较6P还是8P？什么规格的SIM卡？自弹式还是抽屉式？是否需要插入检测引脚等相关参数：

https://p3.itc.cn/images01/20220324/ec28d094900d48ff80c2e48ff8cd4c83.png

在SIM卡接口电路设计中，为确保SIM卡发挥良好的功能，在公网对讲机厂家的电路设计中需要遵循以下设计原则：

SIM卡槽与模块距离不应太远，越近越好。

SIM卡信号线远离RF线和电源线。

SIM信号线要进行包地处理。CLK与DATA布线不宜过近防止串扰。

为了保证良好的ESD保护，建议增加TVS管。选择ESD器件的寄生电容不宜超过50pF。放置位置靠近SIM卡槽。

在4条重要线上预留33pF电容，滤除高频干扰，电容靠近SIM卡槽。

SIM电源引脚还需并联1颗小于1uF的旁路电容，并靠近SIM卡槽。
