模拟对讲机是采用模拟通信技术设计的模拟对讲机它是将储存的信号调制到对讲机传输频率上。模拟对讲机在无线电通讯的发展中有着无可比拟的代替地位，

模拟对讲机的通信原理

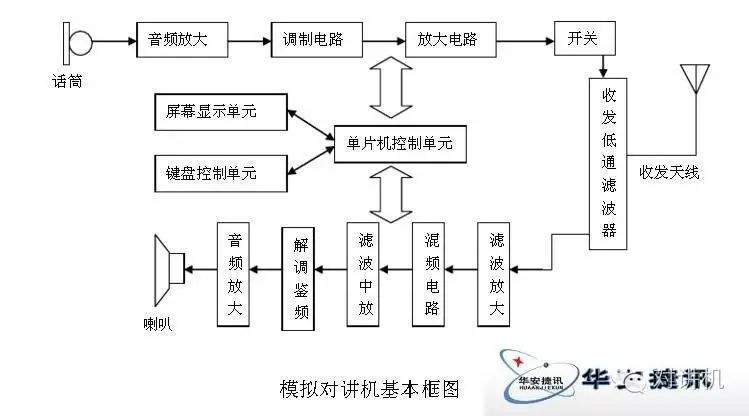

话筒采集音频信号后进过放到送到调频电路调制成相应的高频或射频信号，然后经过放大电路放大到所需的输出功率后通过开关管经过收发低通滤波电路从天线发射出去；而接收链路上由接收天线接收到信号后经低通滤波器滤波后，通过电调谐电路（具备滤波功能）和低噪放电路将信号放大，放大后的信号经过混频电路变频到需要的一级中频频率，经过滤波和放大后送往相应的集成解调芯片，进行二次变频到二级中频频率，然后由鉴频电路解调出音频信号，并通过音频放大电路放大后送往喇叭输出。整个对讲机处于同频或异频的半双工工作状态。
https://mmbiz.qlogo.cn/mmbiz/2SWkePPqV0ByUoChobwLvd5ef82OJs3iatsicvS4mFtbMPNXvtV4ojXhSXJFk3hIWB9P5HviaxKxPibNpJwZQ1OZIQ/0?wx_fmt=jpeg

模拟对讲机的信号接收

接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。

第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。信令处理人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。 　

CPU产生CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。

https://mmbiz.qlogo.cn/mmbiz/2SWkePPqV0Bia4vaPTktErHwA04AicQSgDyY80931BmTvCfwFzjP07u0k4OTLibEmq54jp2OE1KesmZbynR5X8mwg/0?wx_fmt=jpeg
