集水与承台相侵如何处理

承台+筏板组合基础类型较常见，有时集水井不能避开承台，集水坑位置与承台局部交叉，一般情况下，承台不作特殊处理，既不需要加厚，也不需要降标高，承台的厚度已经满足其承载力要求，集水井对承台没有影响。

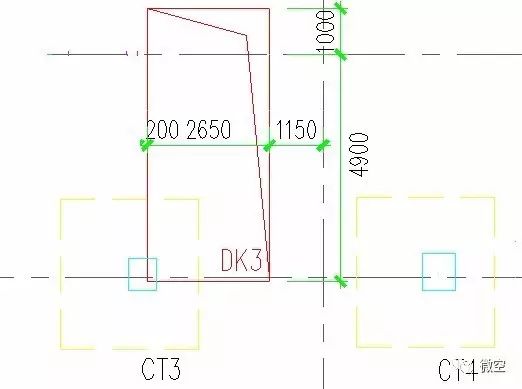

集水坑与承台相交有两种情况，一种是承台与井坑部分重合，如下图CT3；另一种是承台与集水井斜坡相交, 如下图CT4。

https://mmbiz.qlogo.cn/mmbiz_jpg/d5rA9tF9750NjpzMI8EZI3aicpvdkxEiar3RQWJbNWxtCic1t3ficVqkGSjZebwWHvZbIJDxhU1AriaOPMVQicXxXDDQ/0?wx_fmt=jpeg

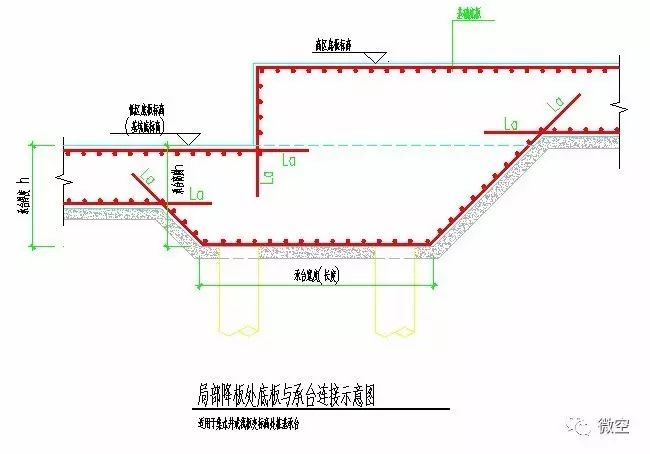

如承台与井坑部分重合，在集水井降板处可加厚处理，承台总高度为集水井高度+承台高度，由于筏板存在高低差，因而承台呈不对称放坡，如下图所示：

https://mmbiz.qlogo.cn/mmbiz_jpg/d5rA9tF9750NjpzMI8EZI3aicpvdkxEiarhKDAiaibicNibeBZhbznp5dnpXIzUSMZBecp6yRxwZWaF9Pf9dXTJwXruA/0?wx_fmt=jpeg

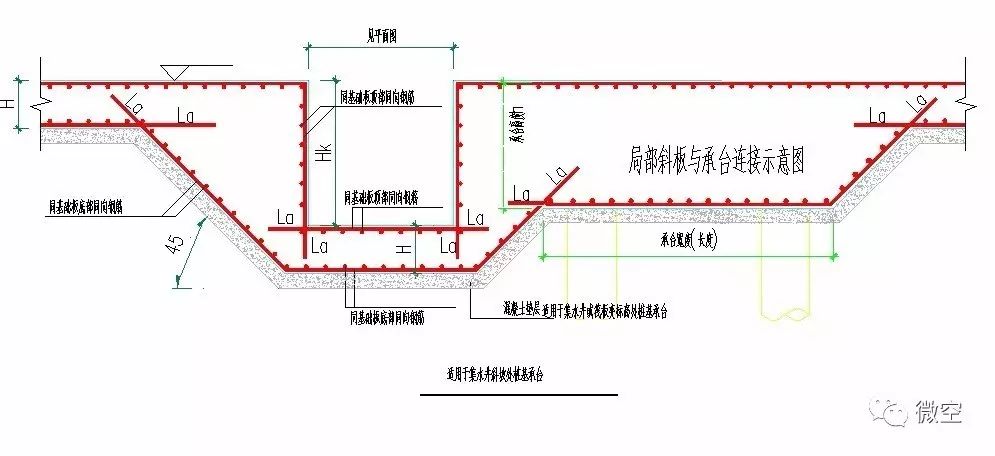

另一种是承台位于集水井斜坡位置，则承台无须处理，但会出现承台与集水井斜坡相交处一个承台斜边相侵，即集水井斜坡“吃掉”与它相邻的承台斜坡，它们之间自动扣减掉。这对承台的承载力没有影响，因为集水坑斜坡本来相对于筏板是放大的，承台被“吃掉”的那个斜边其实由集水井斜边提供受力。具体做法如下图：

https://mmbiz.qlogo.cn/mmbiz_jpg/d5rA9tF9750NjpzMI8EZI3aicpvdkxEiarmqW1bZ5lfvg98WOzJILwB2jP7cgDsfTbhTI9bSyrjUE7WDVLYxB5yA/0?wx_fmt=jpeg

​

当然，最好的处理方法是集水井位置尽量避开桩承台。

笔者在工作曾遇到这种情况，双方产生分歧，对方认为凡承台与集水井相交，承台均要加厚，由于承台是45度放坡，原承台高度1.3米，增加1.5高度（集水井深度），混凝土量与钢筋量增加约70%。这非同小可，一般是要在图纸会审之前提出优化建议，改变集水井位置，当无法避开时，提供相应的构造详图，免得施工人员和算量人员产生不同的理解，可参照本文提供的构造做法。

。
