装修好的房子怎么安装暖气片?走明管的燃气壁挂炉明装暖气片施工过程图文记录

(2020-04-07 22:41:59)
标签:

暖气片安装

安装暖气片

明装暖气片

燃气壁挂炉供暖

暖气片供暖

分类: 施工案例

要说在十几年前,南方的朋友根本不知道什么是供暖。想着北方的冬天那么冷,也不知道他们是怎么熬过来的。现在网络信息发达,我们才发现,原来北方的冬天比南方要温暖啊。北方的冬天室外寒冷,但室内温暖如春,还可以吃雪糕,甚至还要开窗透气。而南方的冬天室内和室外一样的冷,甚至比室外还冷啊。犹如歌词中写的“你在南方的艳阳里大雪纷飞,我在北方的寒夜里四季如春”。这简直颠覆三观,叫人情何以堪。原来这一切是因为以秦岭淮河为界,划分了供暖的南北区域。秦岭淮河以北的北方有供暖,以南则没有。

随着暖通人对#地暖##暖气片#锲而不舍的不断推广,南方人也终于认识到这种供暖的舒适性和健康性,逐渐的普及开来,现在毛坯房装修房子时基本都会考虑其中的一种采暖方式。不过有一些精装修房,或者以前装修好的老房子则没有。如果要再加装地暖的话,就要拆地板、砸地砖等等,这基本是不可能的。这个是时候装暖气片还可以有补救措施,只要走明管安装就可以。#明装暖气片#的施工工艺也是越来越成熟,越来越美观。接下来我们就看一下这套装修好的房子明装暖气片的安装案例过程。

概况:这是一套3房2厅1厨1卫的平层,3个房间各配1组暖气片,客厅2组,餐厅1组,卫生间一组毛巾架,总共7组。

热源主机:博世燃气壁挂炉,盖世7000系列24kw的供暖和生活热水两用炉。

散热末端:肯鲍尔钢板散热器。

暖气阀:嘉科米尼自动温控型。

热量输配管路:保利铝塑管,及滑紧件。

装饰:管道全部采用管槽覆盖装饰。

接下来进行明装暖气片的施工图文介绍:

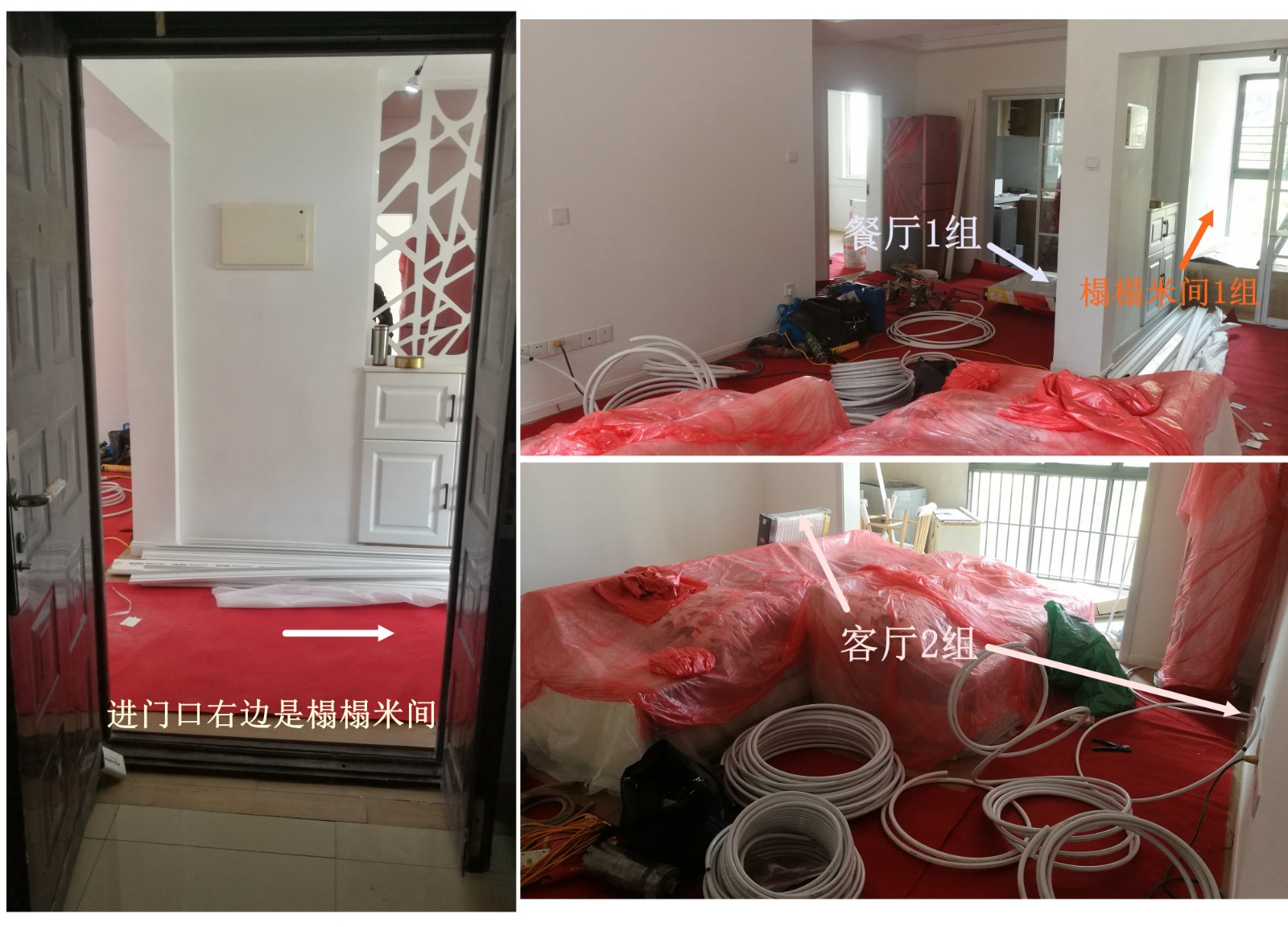

http://www.szcyar.com/Uploads/image/20200407/1586268750940142.jpg

首先我们在材料进场堆放前,地面先铺设保护红毯,以防划伤地面;家具沙发用薄膜覆盖,防止灰尘。

http://www.szcyar.com/Uploads/image/20200407/1586268751402163.jpg

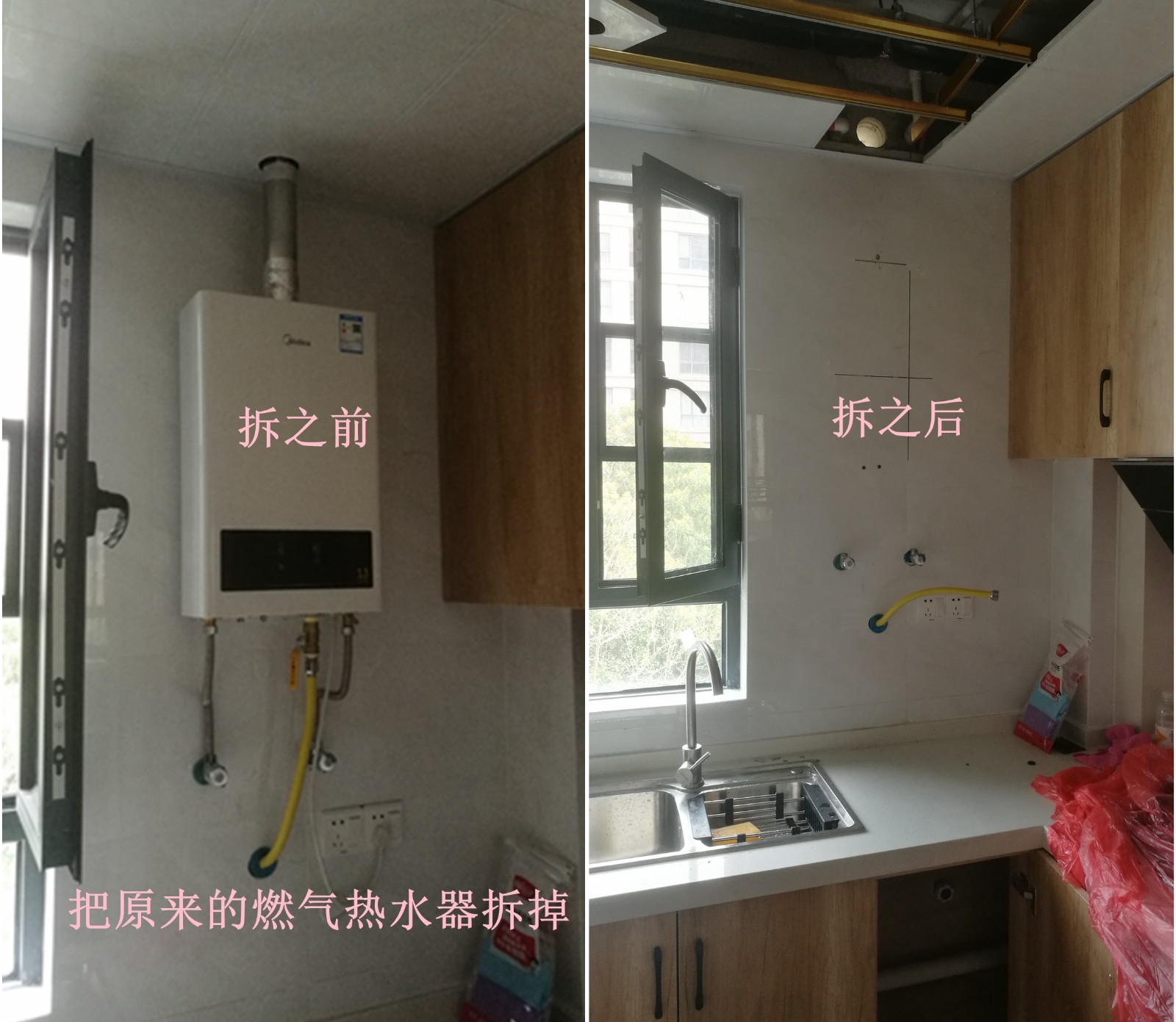

由于是装修好的房子,业主家里装好了燃气热水器,但是有了燃气壁挂炉,热水器就不需要了。因为燃气壁挂炉是供暖和热水两用的,所以可以拆掉了,也正好可以挂燃气壁挂炉。

http://www.szcyar.com/Uploads/image/20200407/1586268751428749.jpg

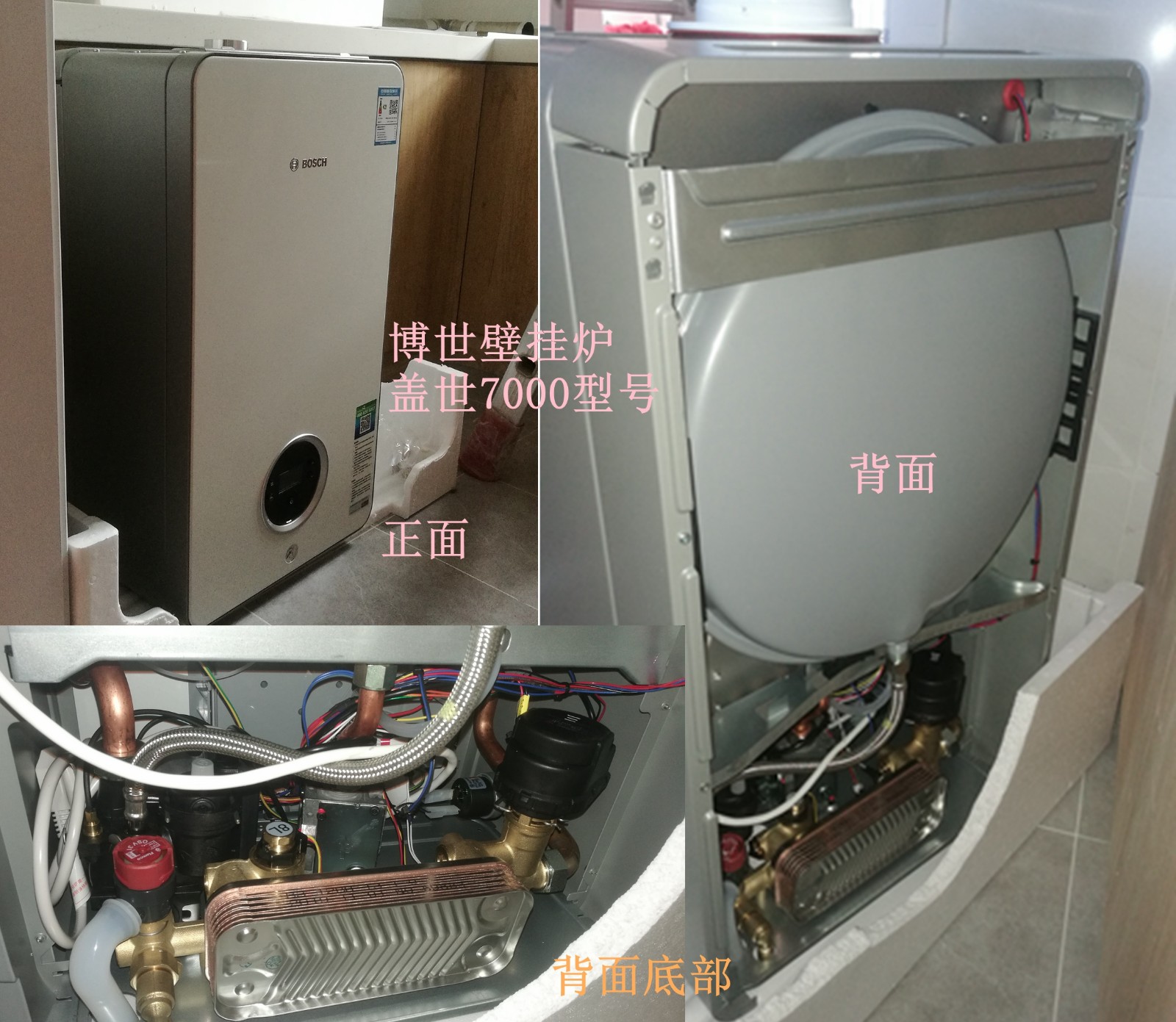

这就是博世的燃气壁挂炉,盖世7000系列24kw,供暖和热水两用。

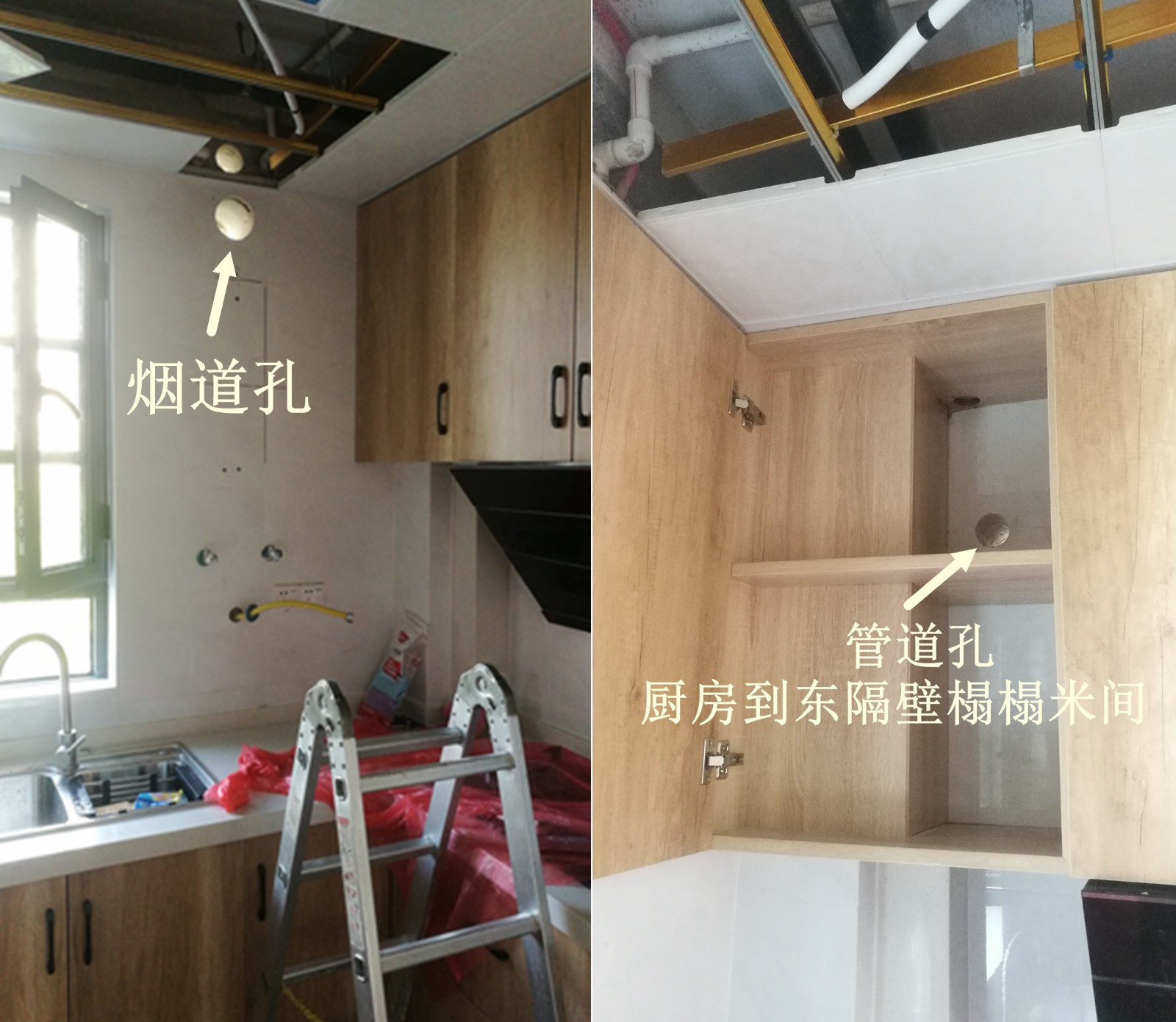

http://www.szcyar.com/Uploads/image/20200407/1586268751709137.jpg

这是给燃气壁挂炉的烟管打孔,因为燃气壁挂炉的烟管比燃气热水器的烟管粗,所以需要重新打孔。以及走线的管道打孔。

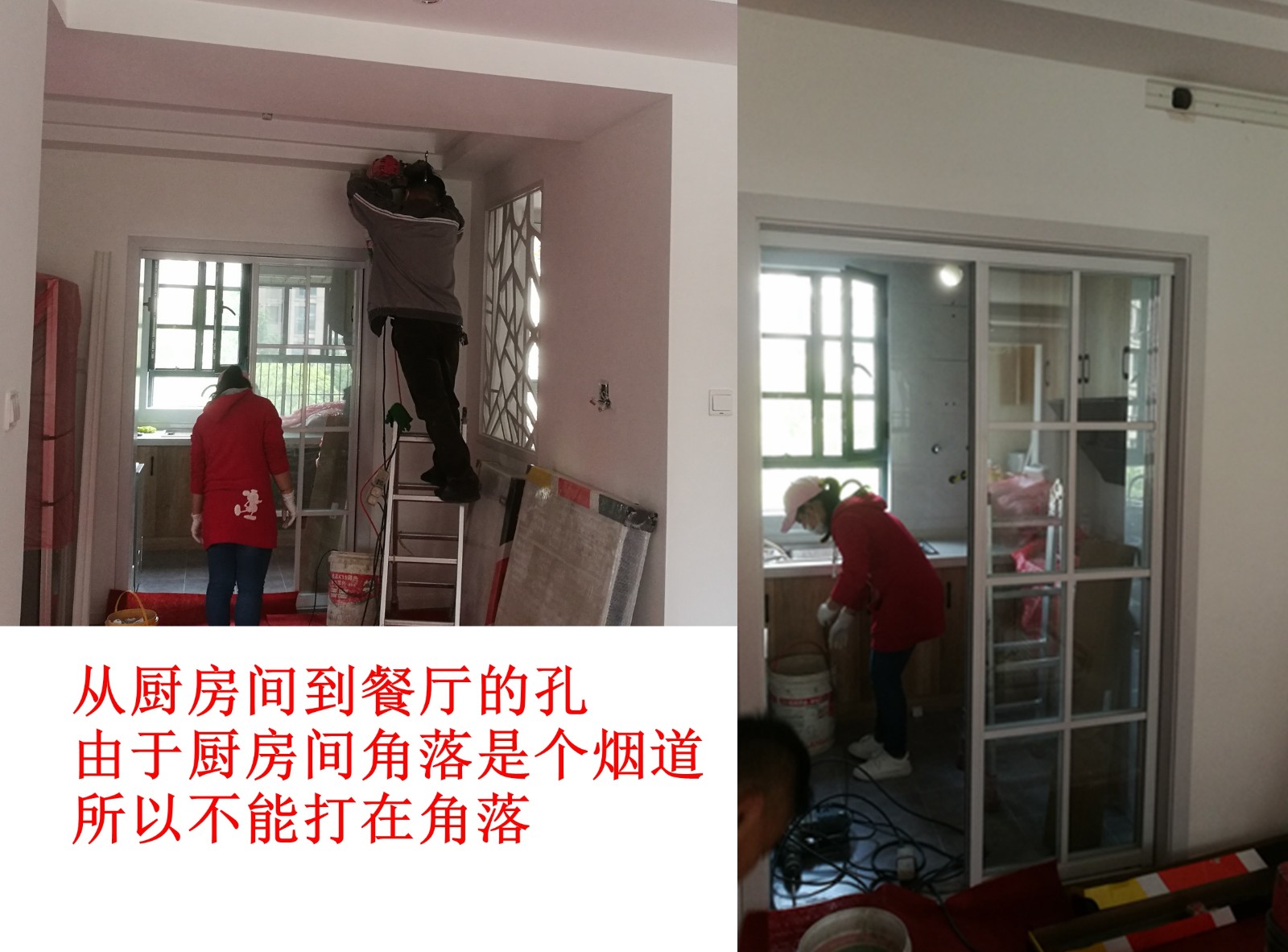

http://www.szcyar.com/Uploads/image/20200407/1586268751261943.jpg

打孔

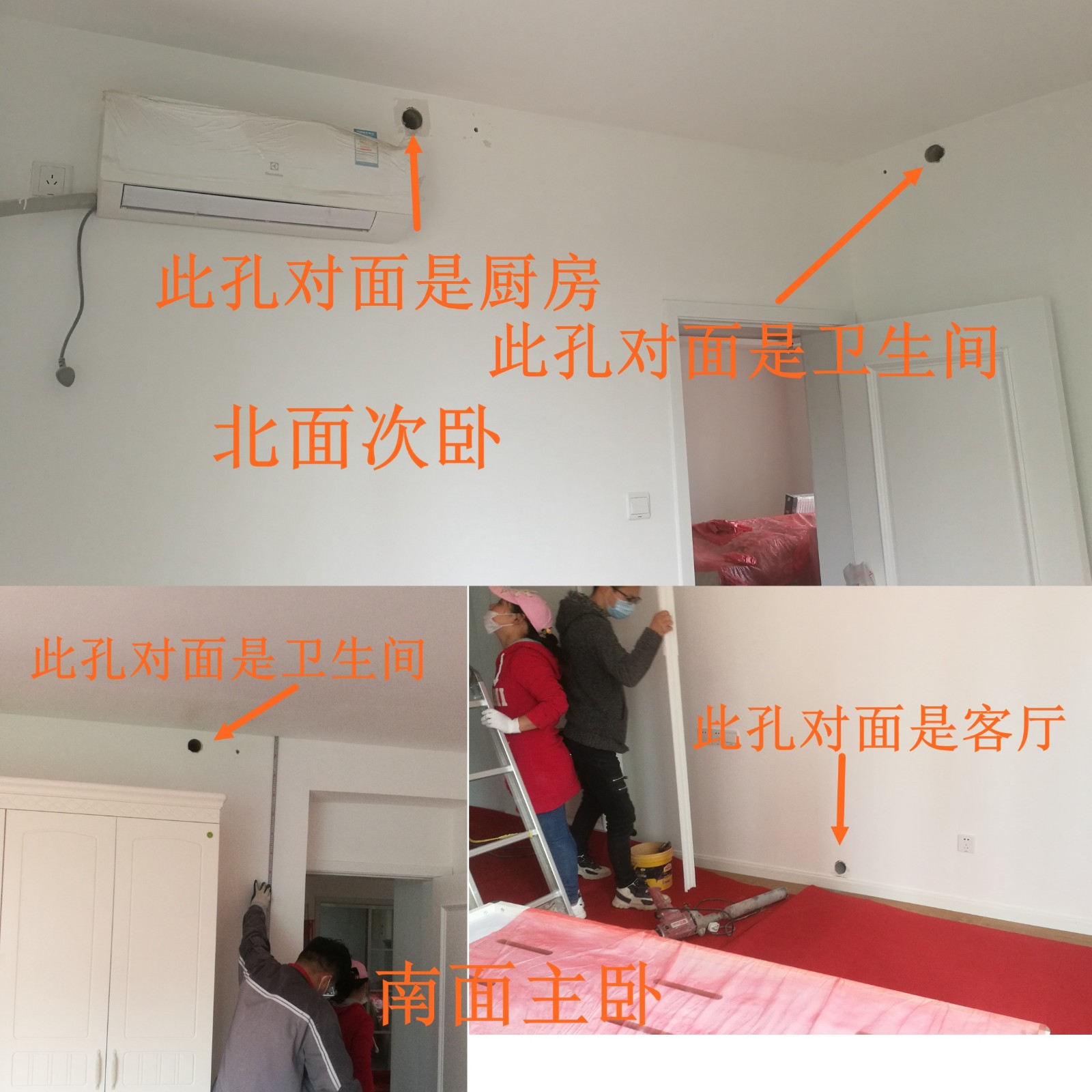

http://www.szcyar.com/Uploads/image/20200407/1586268752960231.jpg

打孔

http://www.szcyar.com/Uploads/image/20200407/1586268752251424.jpg

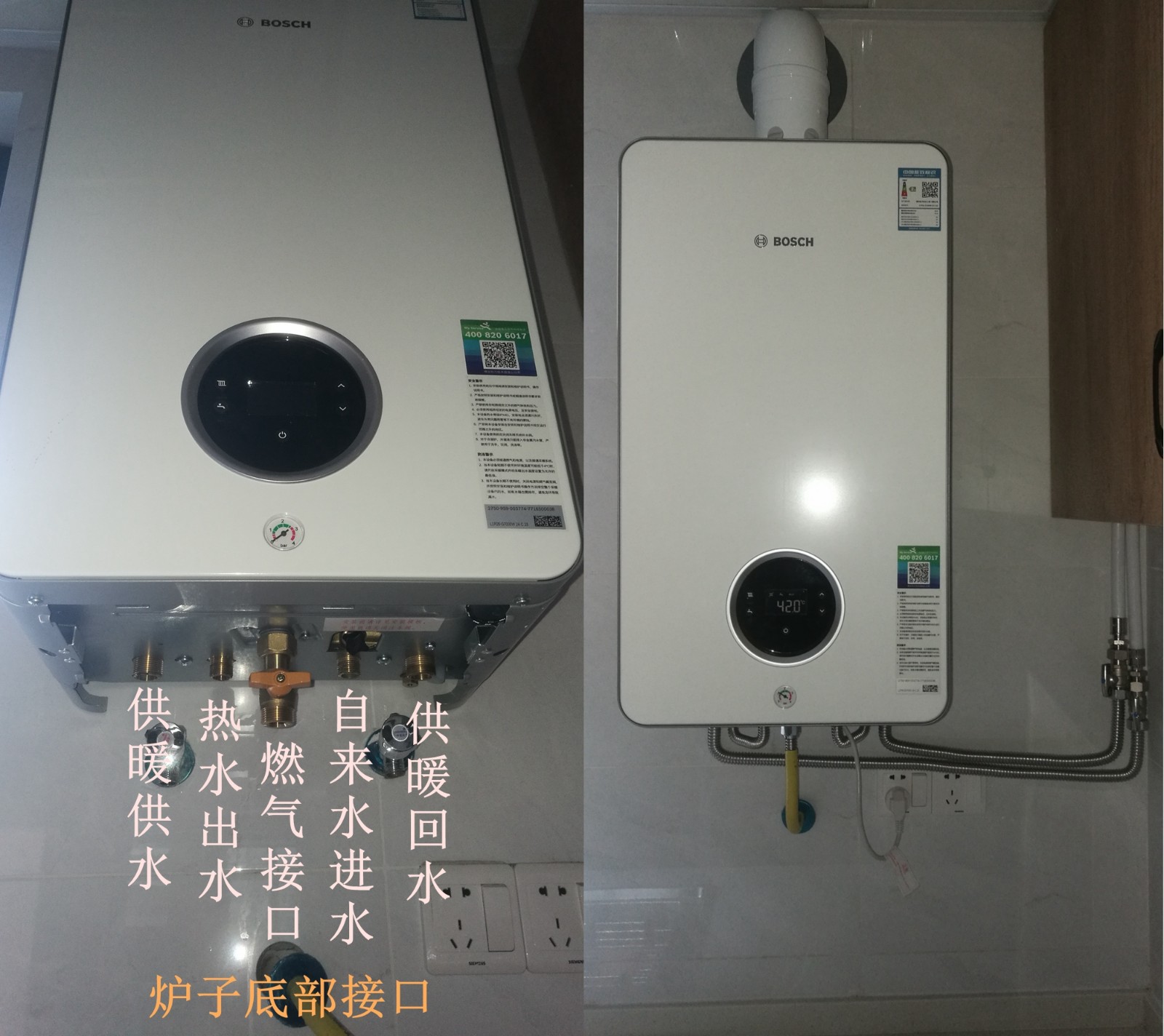

燃气壁挂炉底部一共有5个接管口,比燃气热水器的3个口多了两个。多的两个就是供暖的供水和回水,这样就能不断的循环,而且是密闭的,供暖水和热水是完全分开的,不会混合在一起。

http://www.szcyar.com/Uploads/image/20200407/1586268752792674.jpg

厨房装好后的管道仅露出一点点,大部分都隐藏在柜子里和集成吊顶里了。

http://www.szcyar.com/Uploads/image/20200407/1586268752922743.jpg

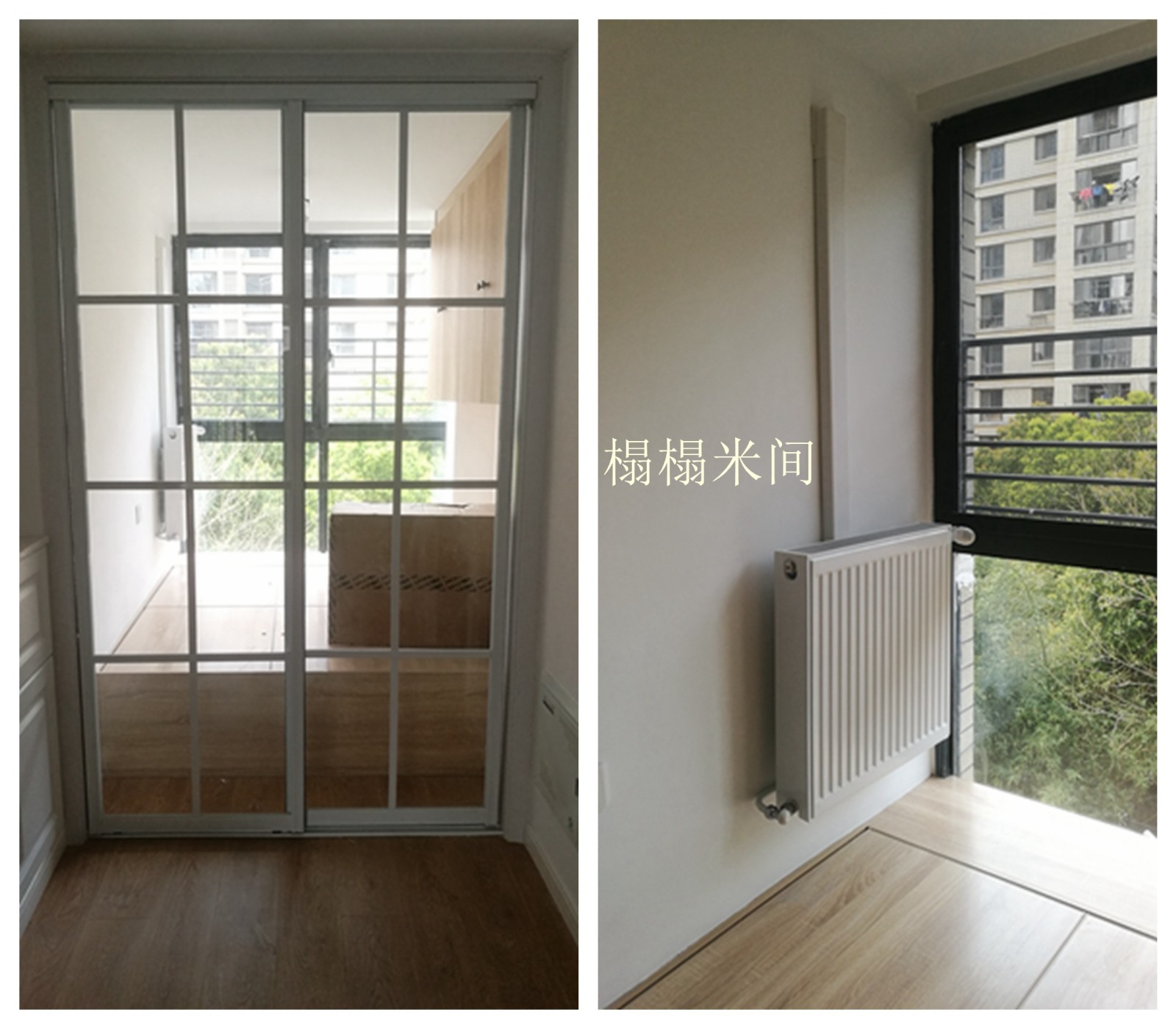

榻榻米间的管道就是从厨房间的柜子里打孔过来的。

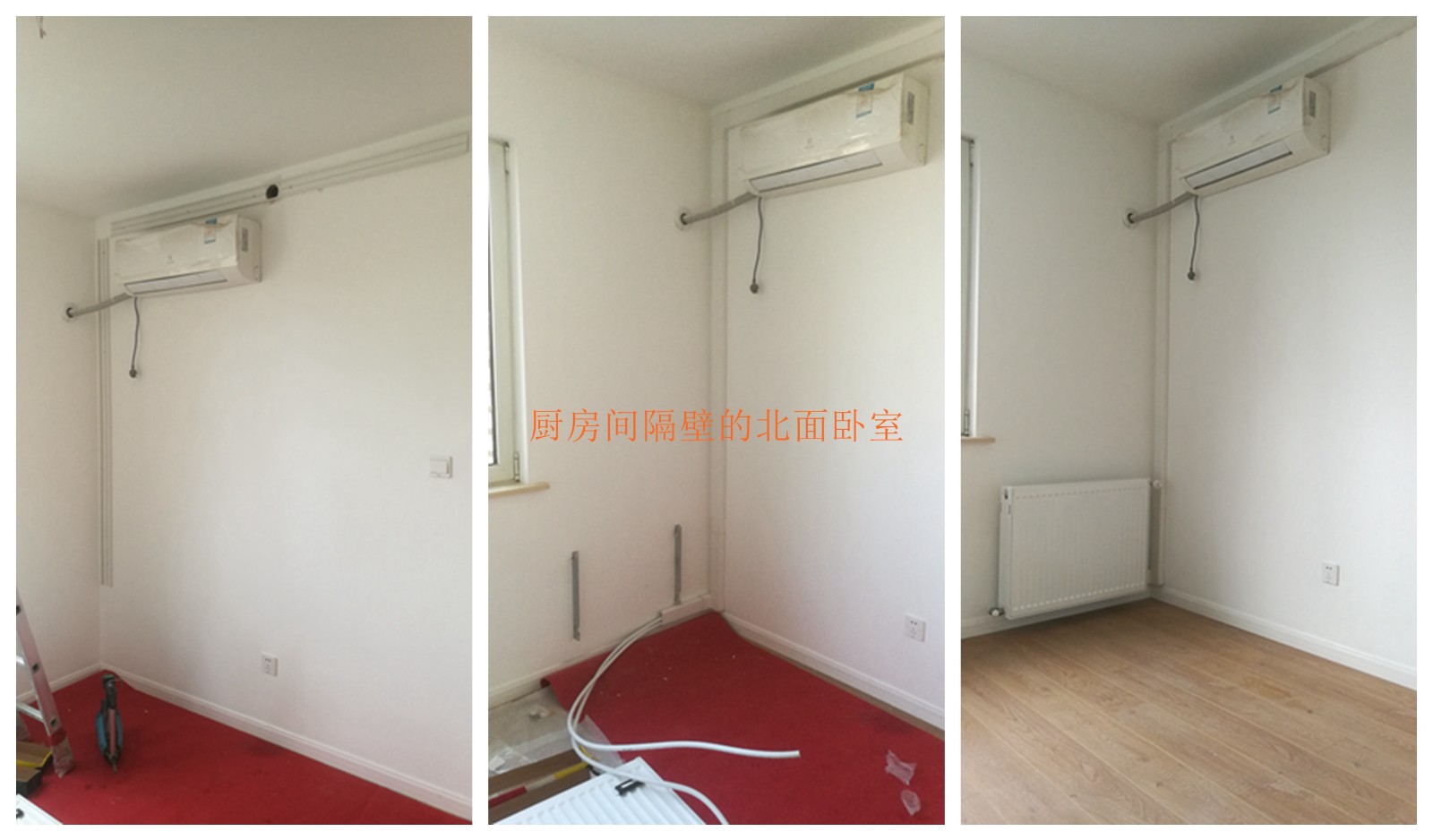

http://www.szcyar.com/Uploads/image/20200407/1586268752754601.jpg

次卧的管道是从隔壁厨房间的集成吊顶里过来的。

http://www.szcyar.com/Uploads/image/20200407/1586269065309186.jpg

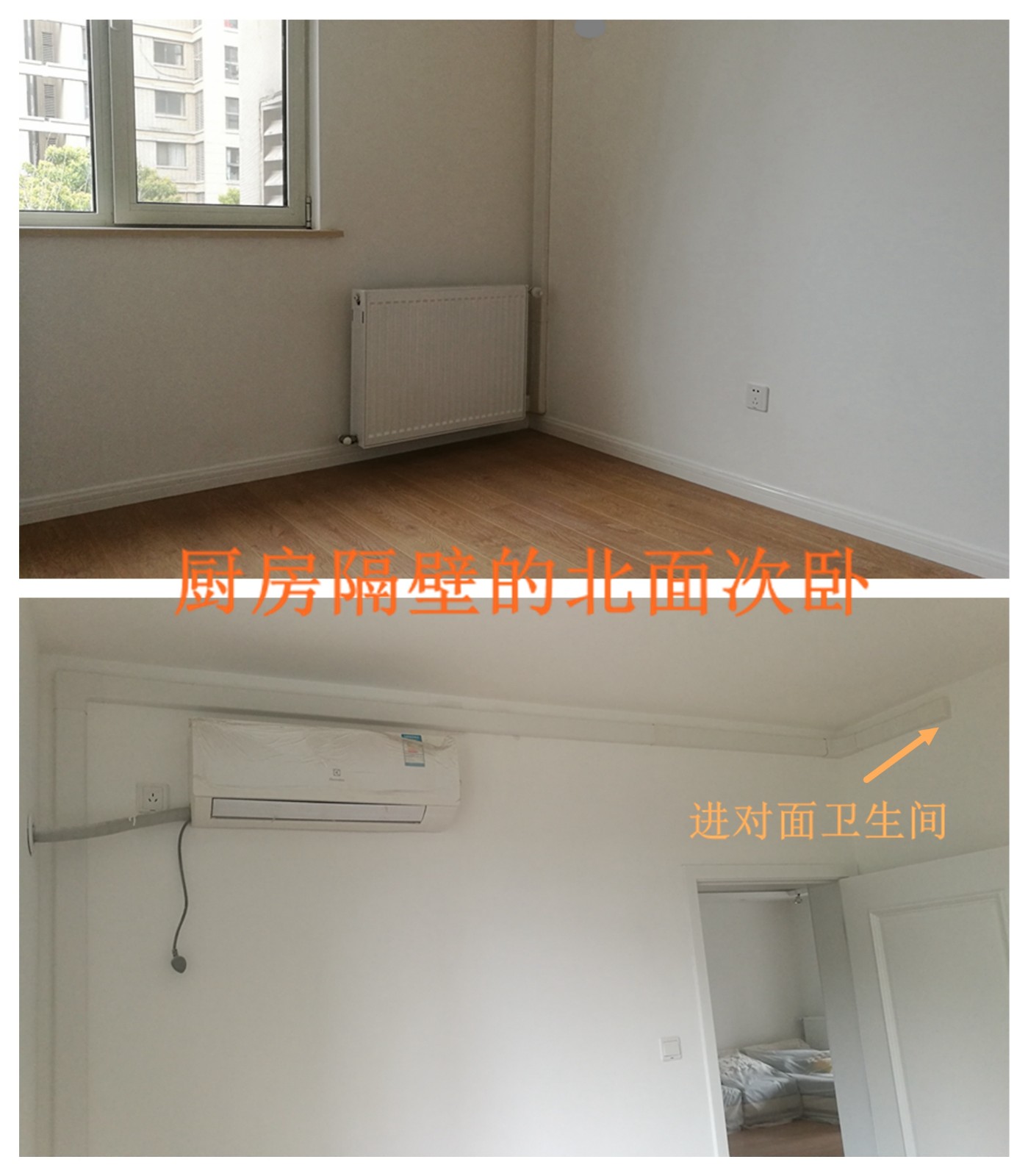

次卧的暖气片,以及从次卧到卫生间的管道走向。

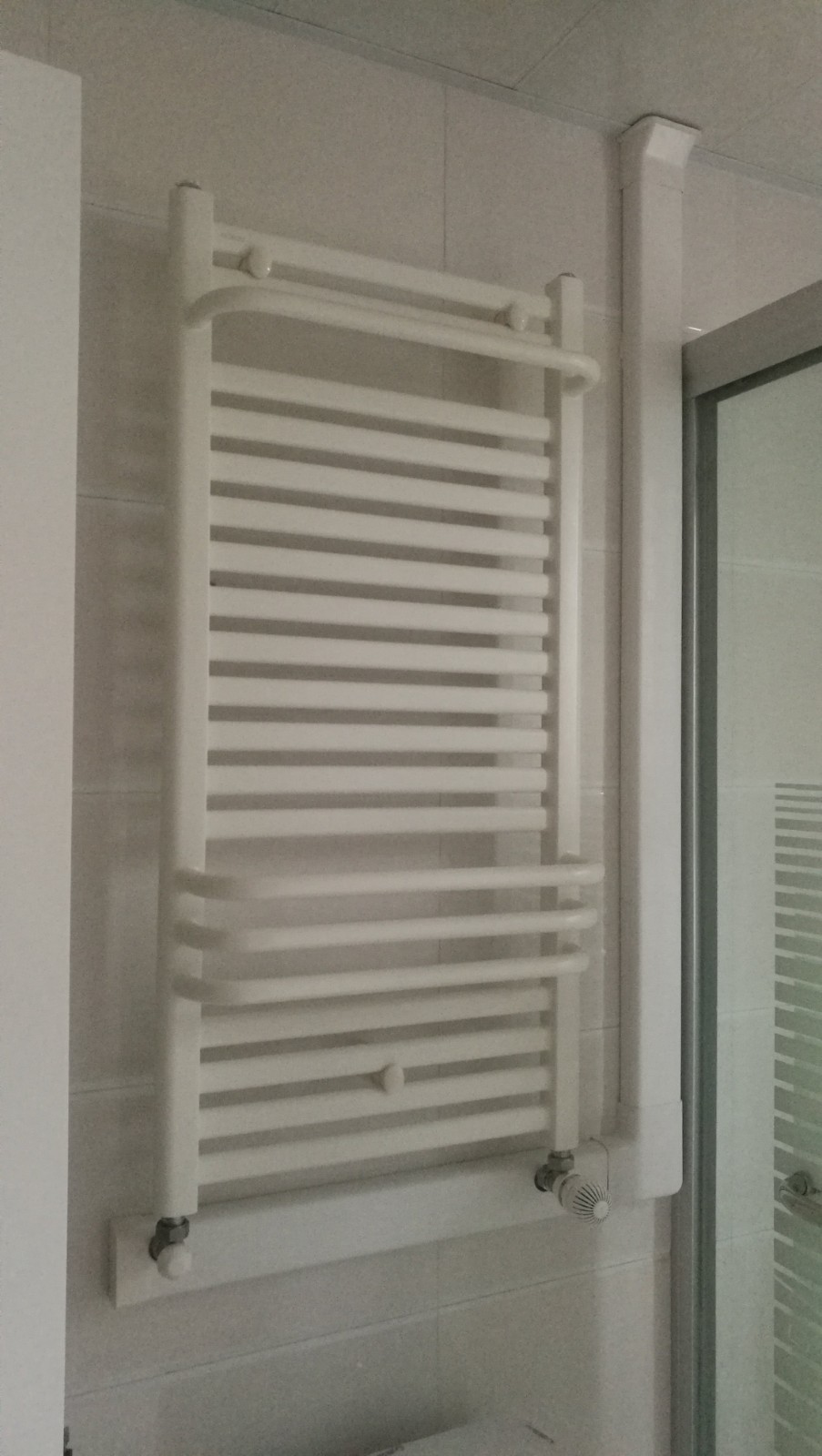

http://www.szcyar.com/Uploads/image/20200407/1586269065500742.jpg

这是卫生间的毛巾架,管道走在集成吊顶里。

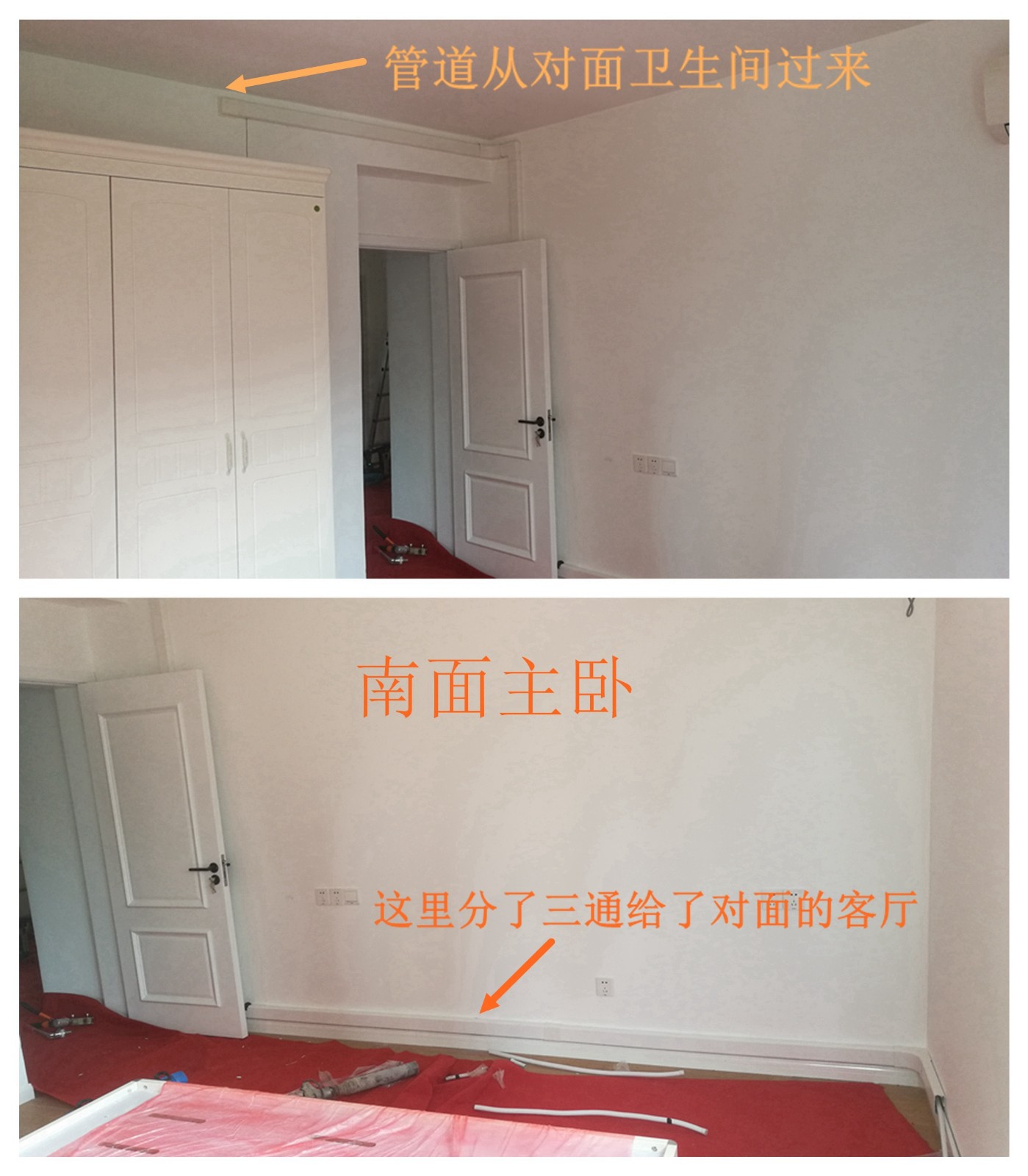

http://www.szcyar.com/Uploads/image/20200407/1586269066844829.jpg

主卧的管道是从卫生间过来的,并且分了一路三通给对面的客厅。

http://www.szcyar.com/Uploads/image/20200407/1586269066512973.jpg

主卧的管道整体走向。

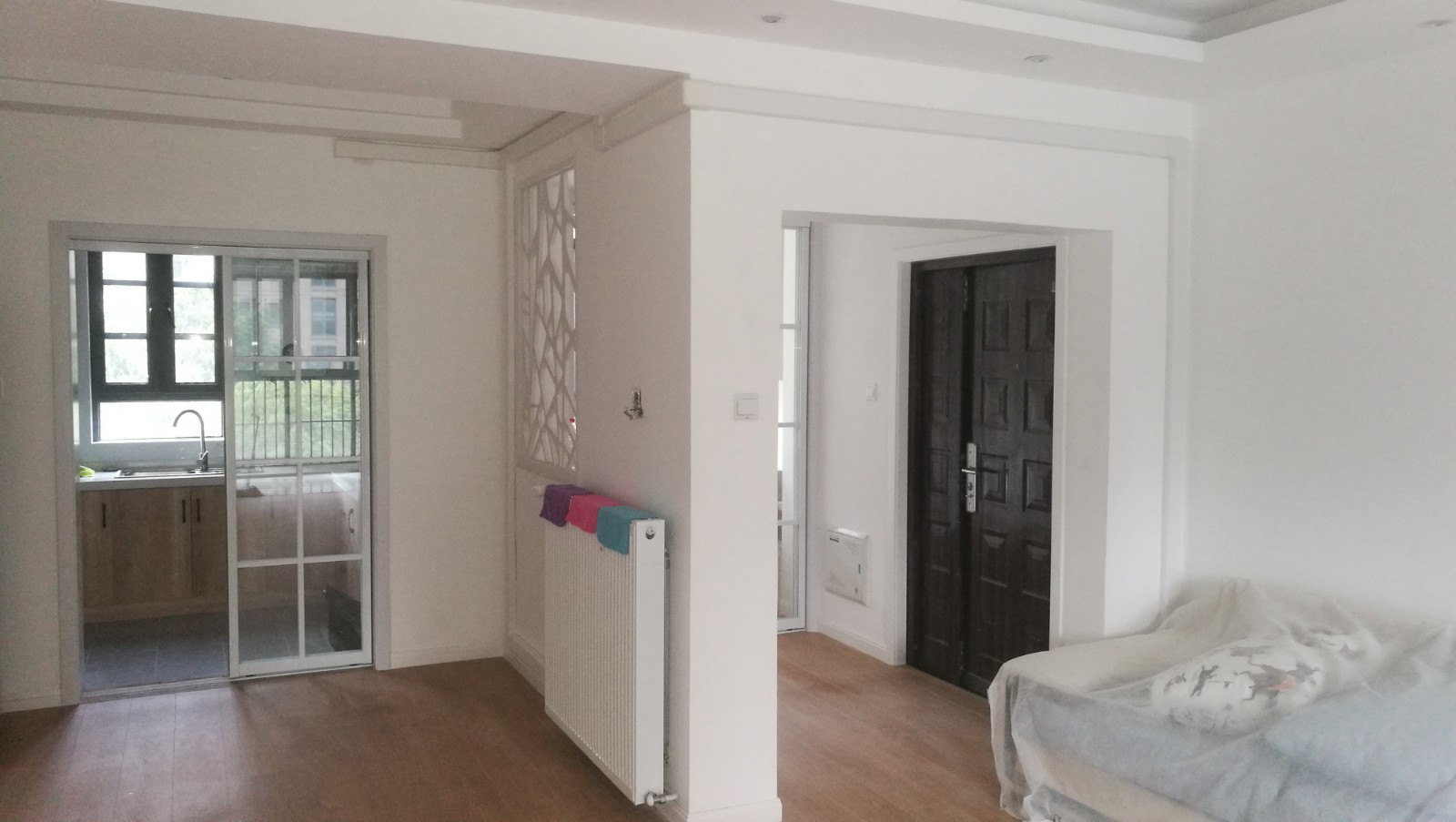

http://www.szcyar.com/Uploads/image/20200407/1586269066603086.jpg

餐厅的管道从厨房间出来分为两路,一路给餐厅,一路给客厅。

http://www.szcyar.com/Uploads/image/20200407/1586269066503163.jpg

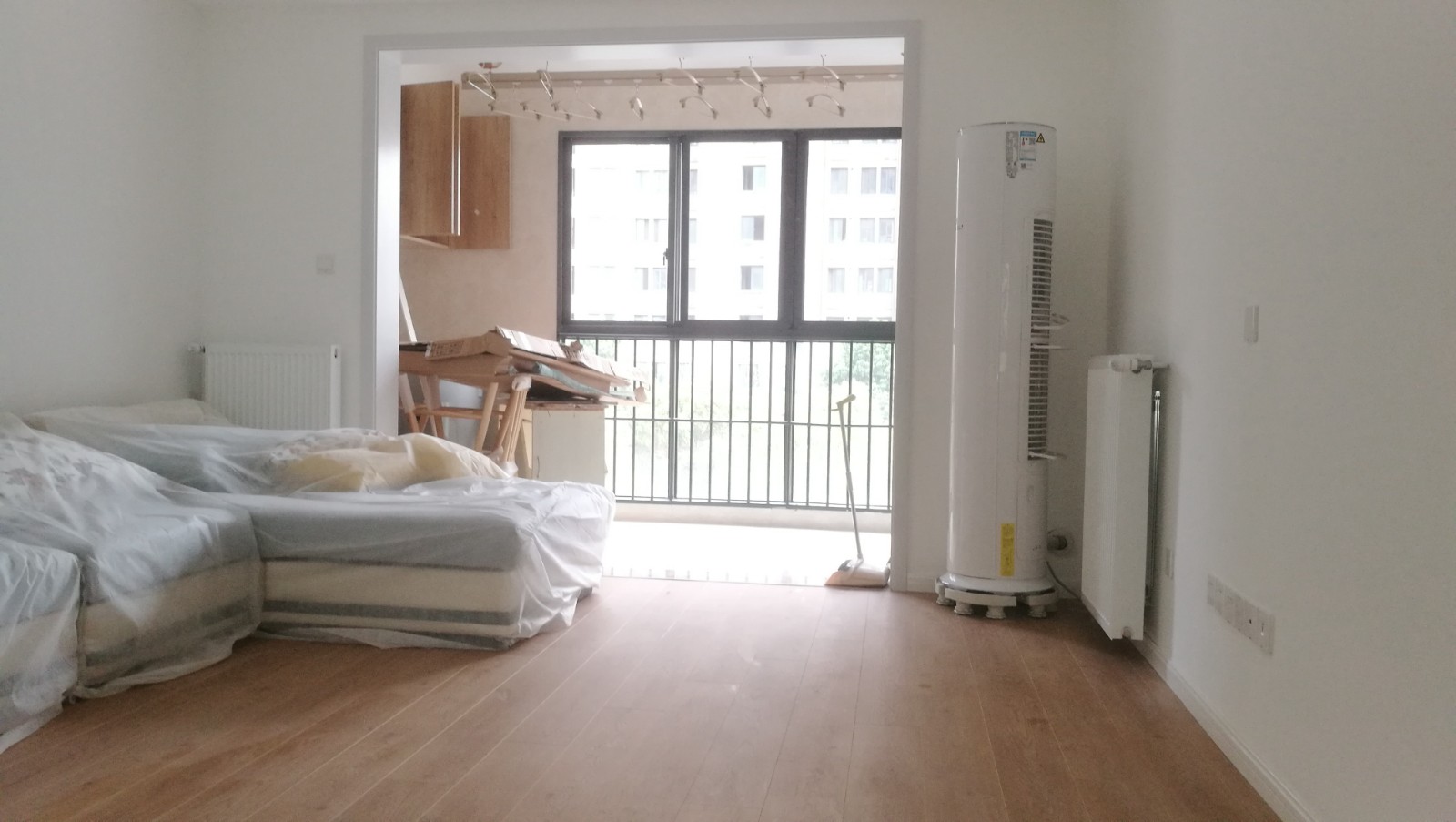

客厅的两组暖气片,一路从餐厅过来,一路从主卧过来。

http://www.szcyar.com/Uploads/image/20200407/1586269066696605.jpg

客厅的这组暖气片管道就是从主卧过来的,隐藏的最好,完全看不到。

http://www.szcyar.com/Uploads/image/20200407/1586269066925806.jpg

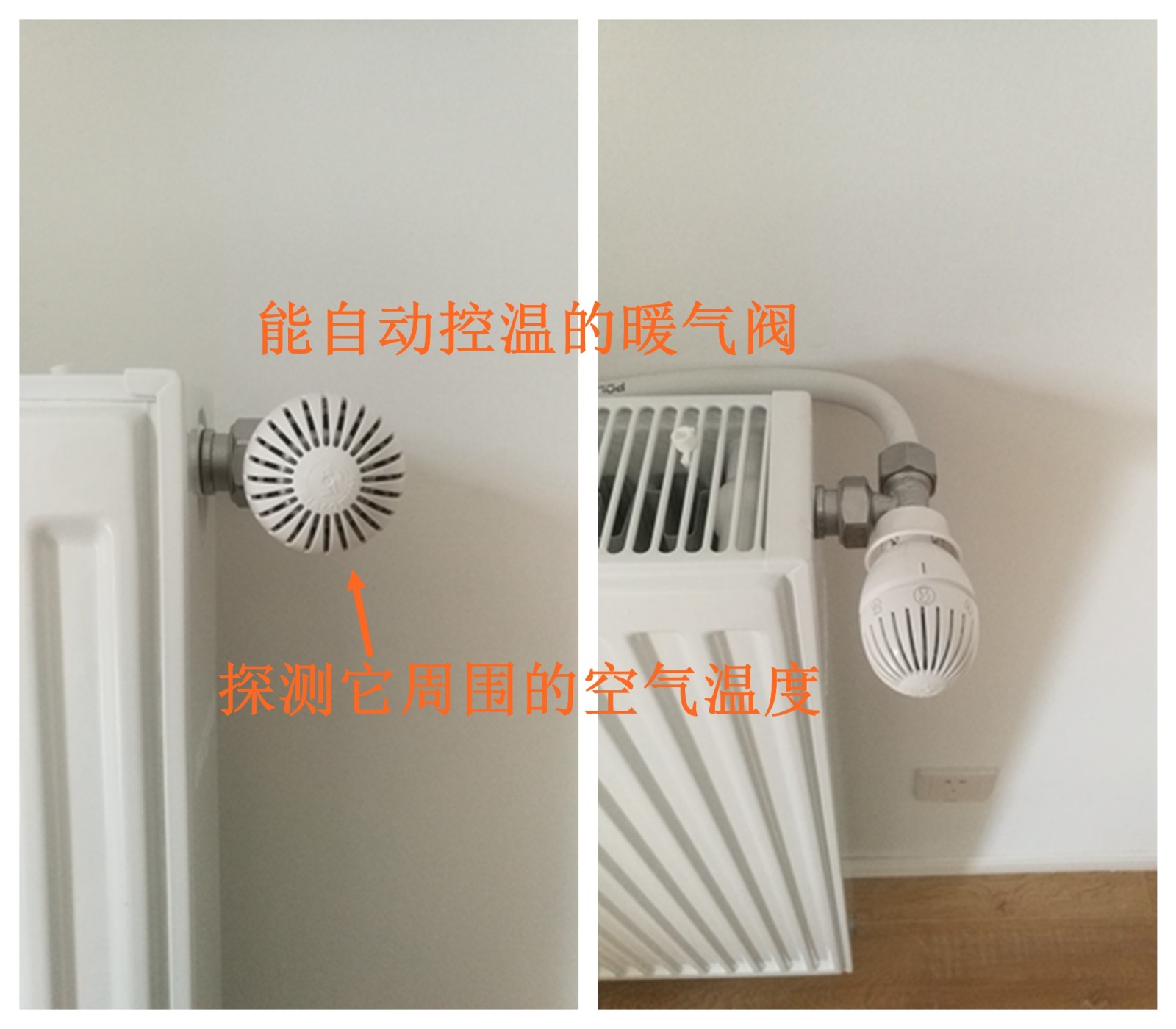

暖气阀分为手动型和自动型两种。

手动型的就是一个水阀,开启或者关闭,不能调节控制温度。使用中可能出现这种状况:因为温度过高需要自己关闭,关了以后过一会觉得温度太低,又要自己打开。这样在晚上休息时就很不好。

自动型的能够根据设定的温度自动开启或者关闭阀门,不会出现手动型的这种状况,用起来既舒适又节能。具体使用方法可以查看这个视频:暖气片暖气阀如何正确使用?

http://www.szcyar.com/Uploads/image/20200407/1586269067394115.jpg

至此明装暖气片安装完工,一台燃气壁挂炉带7组暖气片。

整体安装完工视频可以查看:明装暖气片完工视频

http://www.szcyar.com/Uploads/image/20200407/1586269067171675.jpg

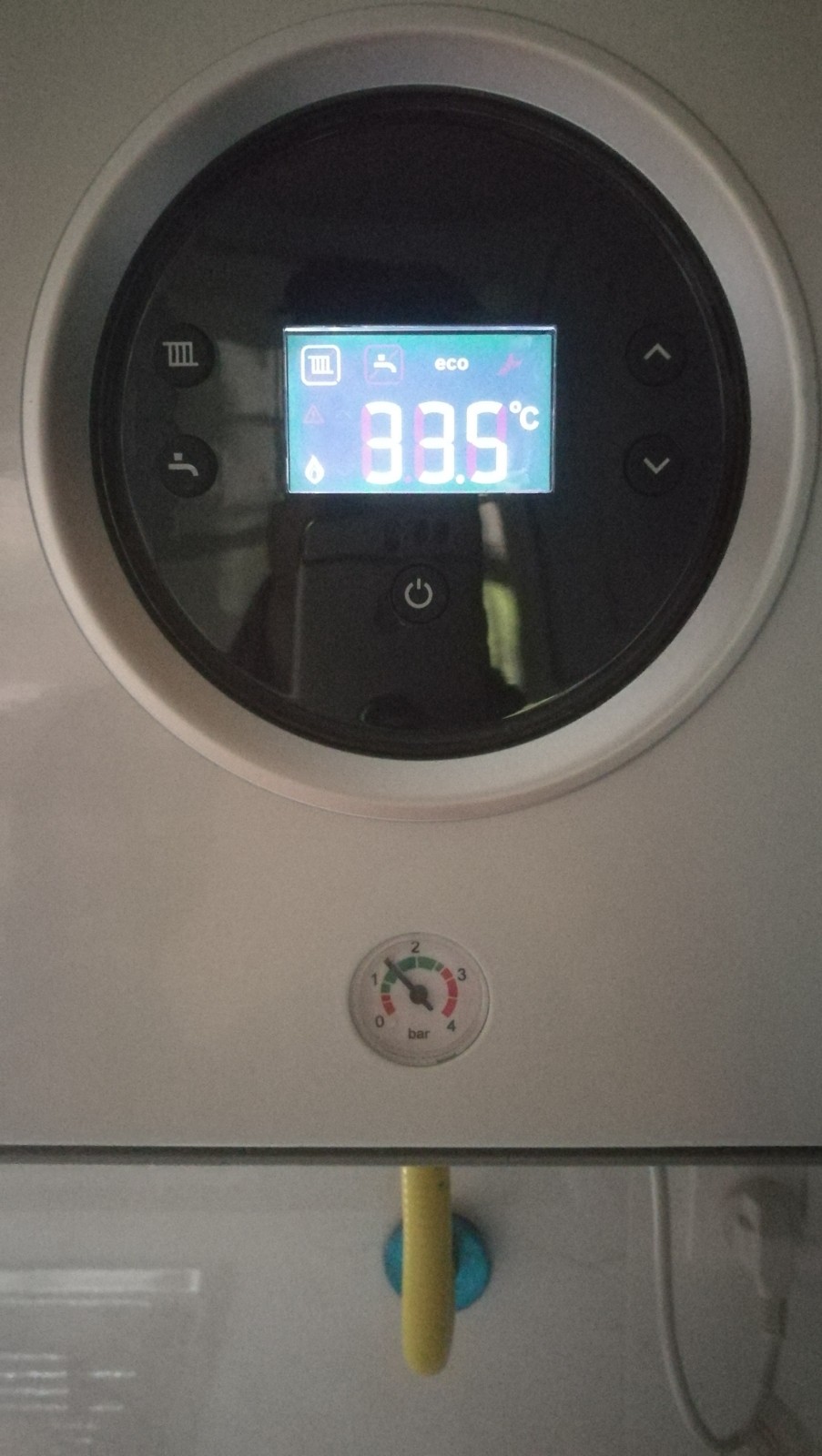

燃气壁挂炉点火调试。博世壁挂炉如何使用可以查看这个视频:博世燃气壁挂炉如何使用
