精致日本木结构独立住宅建造过程图解





[原创]  精致日本木结构住宅建造过程图解





http://club.kdnet.net/dispbbs.asp?boardid=1&id=7726710









民智一郎 于 2011-8-27 21:05:39 发布在 凯迪社区  > 猫眼看人







资料来源：





http://itakura-hatiyado.blogspot.com/2009_06_01_archive.html









建造时间：



2009年6月——2009年11月



建造地点：



日本国，滋贺县，守山市









=========================================







特别说明 ——





一、本案日本木结构独立住宅的建造情况，仅仅是该地建造住宅的一种个案情况，并不能代表日本全国各地住宅建造的全部。





像当初我的疑虑一样，在不熟悉日本国内真实现状的情况之下，朋友们初步看了下面的资料之后，存在疑问是正常的。





日本国内土地，属于个人所有，在日本，比较高级一点的住房，便是独立住宅，也即日本的“一户建”。





“一户建”占日本独立住宅的比例较大，其中木结构的又占多数。





日本是世界上科技经济发达的国家，国内中产阶层占主流，他们比较追求“一户建”住宅，





而普通阶层，则一般选择公寓式住宅。





在日本，建造住宅，所使用的木材，既有本地产的林木材，也有从欧洲，或者北美进口的林木材。





日本的林木生产也是私人的。





这幢木结构住宅所使用的木材，为日本国内生产。







二、至于防火方面，在日本也是有严格的要求的。





实际上，木结构住宅的防火要靠三方面配合来解决：





1、木材经过防火处理，





2、使用者注意，





3、安装烟雾报警装置。







三、原始网站上，日文文字交待较少，图片基本就是下面这些内容，至于其它方面，比如，给水、排水、化粪池等内容，没有交待。

以下只是根据网站上的简单介绍，进行粗略地讲解，可能有误导的地方，请熟悉日本方面的朋友补充指正，谢谢！

四、日本木结构独立住宅的造价，其实，与住宅所处城市、所处城市中的位置、建造标准高低、结构类型、建造年份，等等许多因素都有关系。











=========================================







有些朋友很关心日本的房价，我也不是清楚，匆忙找了几张图片加以补充，不当之处，请日本通朋友斧正。











2980万日元，约合人民币247万（2011年11月）。





资料来源：





http://www.saisonhome.co.jp/bunh0003.html









（日语）築年月日 ：平成23年4月完成予定





（中文）建造日期：2011年4月31日完成

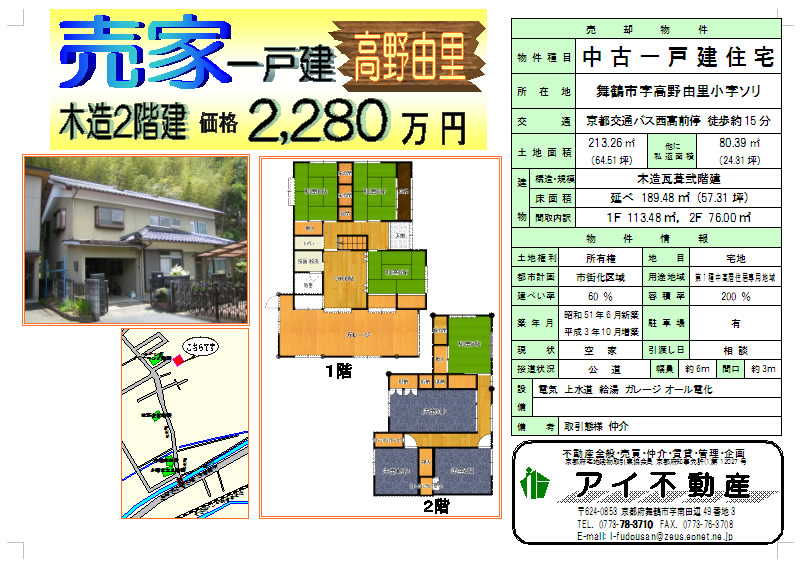

2280万日元，约合人民币190万（2011年11月）。





资料来源：





http://i-fudousan.ftw.jp/picm/000000008.jpg



















=========================================





以下是本案木结构独立住宅的详细介绍 ——









建造完工之后的日本木结构住宅正面外观















建造完工之后的日本木结构住宅正面一角外观















建造完工之后的日本木结构住宅正面另外一角外观















整体结构的全现浇钢筋混凝土地下架空层基础（由基础底板和基础墙构成） 施工现场 ——











2009年06月06日

木结构独立住宅的底部，地基基础垫层，施工现场。













现浇钢筋混凝土地下架空层基础，基础底板的下部，施工现场。



从图中可以看出，基础底板的下部，已经整平压实的碎石垫层上，事先已经铺设一层防水、隔潮塑料薄膜，局部区域，有条形混凝土垫层增强加固。



基础底板，施工现场内部，开始布放钢筋，准备浇注基础底板部分的混凝土。

















日本民间风俗，住宅建造“地镇祭”仪式中的填埋物一例，后续施工，将浇注在基础底板的混凝土中。















现浇钢筋混凝土地下架空层基础，基础墙位置的施工现场01。





现正在进行混凝土基础墙部分的钢筋绑扎、模板支护、混凝土浇注等施工。













现浇钢筋混凝土地下架空层基础，基础墙位置的施工现场02。











从图中可以看出，预埋在混凝土基础墙顶面中的镀锌钢制螺栓，起到与上部木结构承重骨架连接固定的作用。









施工现场附近一瞥













已经全部拆除模板之后，现浇钢筋混凝土地下架空层基础，局部特写。















钢筋混凝土地下架空层基础，中间区域，正在进行混凝土地面的施工。























木结构构件，工厂加工制作，成品存放区。













天然木材，纯实木构件，工厂制作完成。











木材构件加工车间内部













实木构件连接关系样品













加工完成的木材构件码放区











车间内部，木材构件加工流水线一瞥。











木材构件加工制作车间内部，车床附近一瞥。











木材构件堆放区













车间内部，木材构件堆放区。











2009年07月15日

木结构住宅的下部，现浇钢筋混凝土地下架空层基础，施工现场全景。

图中右侧，车辆旁边的方形柜子，为施工现场中的移动式厕所。











大型拖车将工厂预制生产的天然木材实木构件运到施工现场













打开拖车车厢上部的固定保护覆盖物，准备卸货。











大型拖车木材构件卸货现场









从图中可以看出，木材构件卸载以后，整齐码放在基础施工现场的一侧；

现浇钢筋混凝土基础的外围，已经组立搭建组合式钢管脚手架。













从图中可以看出，钢筋混凝土基础墙的顶面，已经已经使用预埋的镀锌钢制螺栓固定一道木结构框架，这部分位置的木结构框架，在日本叫“土台”；土台是上部承重木结构框架与下部钢筋混凝土基础进行连接固定的中间过渡部分。













从图中还可以看出，木结构土台构件的下部，即混凝土基础墙的顶面，为了通风隔潮，事先已经放置了一种具有通风透气构造特点的黑色的塑胶垫块。















起重吊车开进施工现场，准备进行一楼位置的木结构部分的吊装搭建施工。









一楼位置，木结构承重框架，准备搭建的施工现场全景。













从图中可以看出，一楼位置的木结构承重骨架，已经搭建组立完成，并随之进行了部分壁板的安装，

现正在进行二楼位置木结构立柱的吊装就位。













二楼木结构立柱，吊装就位施工进行中。











二楼木结构承重骨架吊装搭建施工进行中











楼层板材卸载，临时放置施工现场一侧。











二楼位置，木结构承重框架，组立搭建，施工现场。

























































二楼结构楼板，铺设安装，施工现场。















二楼施工现场外观













二楼施工现场内部



























结构壁板吊装施工现场











从图中可以看出，整体结构壁板，是沿着立柱一侧面上的沟槽，插入的木结构框架中的。













上部阁楼位置的施工现场

从图中可以看出，木结构构件端部，榫头的构造形式。

木梁构件之间，不仅仅是通过单纯的卯榫进行连接的，实际上还要配合镀锌钢制螺栓，

从木梁构件顶面的小方洞，以及榫头中的小圆孔，可以看出。





























上部阁楼位置的施工现场





































大梁和立柱卯榫连接，配合镀锌钢制螺栓，增强节点强度。

































二楼上部阁楼位置施工时的现场外观













点击放大图片之后，可以看到有许多镀锌螺栓的增强固定情况。











木结构屋架位置的施工现场























木结构住宅上部屋架施工现场











施工现场外观全景























正面一角施工现场全景









屋面结构板临时放置区









木结构屋架外侧，结构屋面板，铺设安装施工现场。













从上部屋脊位置看，屋面板的铺设安装情况。











屋面板表面，铺设一层特制的隔热、透潮、防水专用薄膜材料。











木结构屋架外侧，第一道屋面板以及保护膜，施工完成。























木结构住宅建造人员用餐











第一道屋面板的上部，为了通风透气防止木结构屋面的潮湿，特设置一层通风构造层木条，上面再准备安装第二道屋面板。











第一道屋面板的上部，通风构造层木条，铺设安装，施工现场。











第二层屋面板铺设安装完毕





















木结构住宅外部墙壁施工现场特写











点击放大图片之后，可以从屋面檐口位置看出，中间有一层空腔的两层屋面结构板的情况。













木结构住宅正面施工现场外观











墙面施工现场局部，从图中清晰可见，镀锌钢制螺栓外端的情况。























山墙位置施工现场外观











第二层屋面板的外部表面，已经铺设一层防水卷材。























远眺施工现场























金属彩钢板屋面板材料，吊运到屋顶。







































屋顶表面，金属彩钢板屋面铺设安装，施工现场。











外墙壁板外侧，设置通风层木条构造，施工现场。





























外部壁板材料样品选择























屋顶位置以及外墙位置，施工现场外观。





























木结构住宅正面施工现场外观











一楼内部施工现场









从图中可以看出，具有保温构造特点的外部门窗，已经安装。









从图中可以看出，局部外墙表面，铺贴了一层隔热、防水卷材。





































外墙表面，铺贴了隔热、防水卷材，施工现场。

































住宅建造施工现场附近

























室内装饰施工现场





























































































































室内燃烧木柴的火炉附近























































室内燃烧木柴火炉位置，局部特写。

























室内地面上铺设有日本传统的“榻榻米”













































































室内木结构楼梯段位置附近





















































































图中，安装在上部大梁底面的白色圆盒，为防火报警装置-烟感报警器。



















































木结构住宅内部



































室内厨房附近











日本人家的厨房，不同于中国人家的厨房，很少采用大油大烟的不太符合健康理念的煎烹油炸这类的烹调方式，所以，“开敞式厨房” / “开放式厨房”，较为普遍常见。











厨房操作台前面的地面上，可见，充分利用地下架空层基础内部空间，设置的储藏收纳的顶部盖板的情况。























































































































































从图中可以看出，一楼安装的壁挂式空调机的情况，以及火炉排烟管道的情况，还有上部两个防火报警器-烟感器的安装位置。























































































































































































































































































































































































































































































竣工以后使用中的木结构住宅的外观















































































木结构住宅坐落位置附近

















=========================================





以下这段文字，是当时在“猫眼看人”论坛上与网友交流互动的内容。








第 105 楼 回帖人：天冰天降





-----------------------------------------------





立柱与横梁的交错点的结构，还是不很清楚，立柱应该是一整根，纵横的横梁，应该是榫卯在柱上的，也就是说是两截，四根。







-----------------------------------------------







螺栓呢，是预埋吗？看那个梁上的挖空的孔，螺栓也不会很长，长了放不进去。





要是能再详细些就好了。









-----------------------------------------------





日本传统的木结构承重框架中，有一根垂直立柱构件，非常重要，在日本叫“大黒柱” 。这根中心立柱，一般是选用质地坚硬的上等木材加工而成，体型比其它构件也要粗大一些，基本上是通长的，与四周水平横梁交叉连接在一起。









下面，再增补几幅图片帮助网友理解相关疑惑。





























































































以下关于柱、梁连接中使用钢制螺栓增强固定的增补图片，资料来源：





http://churakiya.jugem.jp/?eid=12















































































































































































=========================================
