·         时间同步：

时间信号是带有年月日时分秒时间信息的时钟信号。目前时间信息业界使用UTC（Universal Time Coordinated）时间信息。UTC时间是世界标准时间。

http://s2/mw690/001ndcaPzy79bPMP7a1d1&690

时间同步又称时刻同步，是指绝对时间的同步。一般的，全网时间同步是指全网设备时间信息和UTC时间同步，即时间信号的起始时刻和UTC时间保持一致。如图所示，信号A和B是时间同步，信号C、D和A不是时间同步。

http://s16/mw690/001ndcaPzy79bPNYd7F1f&690

时间同步又称为相位同步。相位时间（Phase Time）指时钟信号与理想信号在对应的有效瞬间（一般指上升沿或者下降沿）的延迟时间，简称为“相位”。相位也即时延。

http://s9/mw690/001ndcaPzy79bPQkhted8&690

·         频率同步：

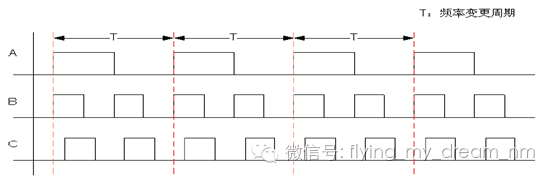

频率同步指两个信号的变化频率相同或者保持固定的比例。信号的相位可以不一致，频率也可以不一致。如图所示，信号A、B和C是频率同步。频率同步中，时钟信号是按周期变化的信号，该信号不包含时间信息。

http://s15/mw690/001ndcaPzy79bPRozzE9e&690

http://mmbiz.qpic.cn/mmbiz_png/nbHz6Ow09Lnzwy99w23GkjGwicKXAIIQiaRpWdTNibx1KG3NuDO9Emd0Kh0B75ojUmJr7G01QUYia5XNKQE6gBibibLA/640?wx_fmt=png

·         时间同步和频率同步区别：

如图所示的Watch A与Watch B，如果二者每时每刻的时间都保持一致，这种状态叫时间同步（Phasesynchronization）。如果二者的时间不一样，但保持一个恒定的差值（如，6小时），那么这种状态称为频率同步(Frequency synchronization)。

 http://s7/mw690/001ndcaPzy79bPSJ9RAf6&690

注：左图为时间不同步，右图为时间同步
