十三轴五轴联动焊铣复合数控专机，搅拌摩擦焊领域的高富帅！

下面这个就是咱们要说的高富帅！

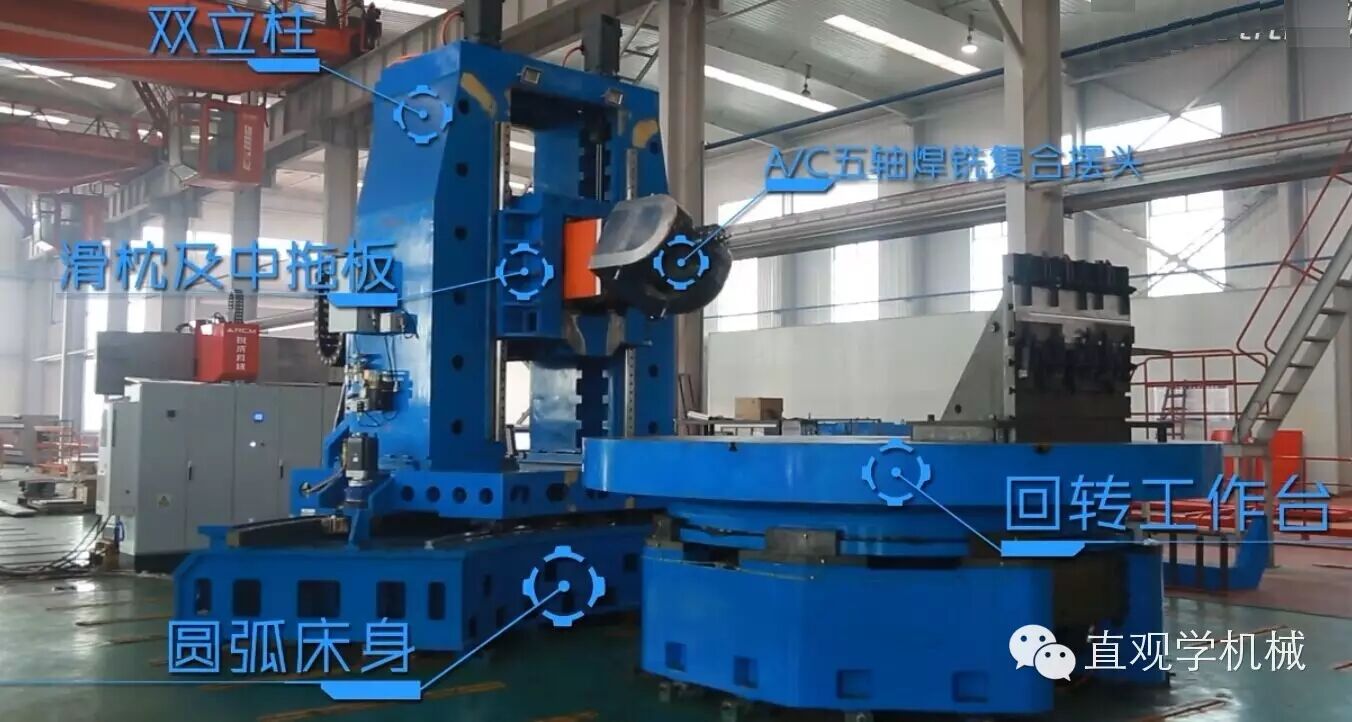

十三轴五轴联动焊铣复合数控专机

http://mmbiz.qpic.cn/mmbiz/ClS7iaIqI9fanXJNMzHx74ppbG3gLbtRrg2mt9XpaZhcnDba5p6As0TkYXpywwMJFwN7nzl8iabD2oPgU4ibOq7cg/0?wx_fmt=jpeg

十三轴五轴联动焊铣复合数控专机是干什么的呢？

十三轴五轴联动焊铣复合数控专机集计算机控制、高性能伺服驱动和精密加工技术于一体，应用于复杂曲面的高效、精密、自动化加工，是汽车、船舶、航天航空、模具、高精密仪器等民用工业和军工部门迫切需要的关键加工设备。

设备具体用于铝（铜）合金对接无匙孔搅拌焊接；筒体结构件环缝、纵缝、弧面搅拌焊接；薄壁结构件、各种结构散热器及热沉器等搅拌焊接；中大型零件五面体、三维曲面进行多工序钻削、铣削等加工。

http://mmbiz.qpic.cn/mmbiz/VKFxAAp9hKAUa1hsJXPYbYAUFOX23jBYpYD5DmEic0E7QdjU2RicBjoxc4F8UQtLO9CjZyqH72DPWicd9rmYibeicsg/640?

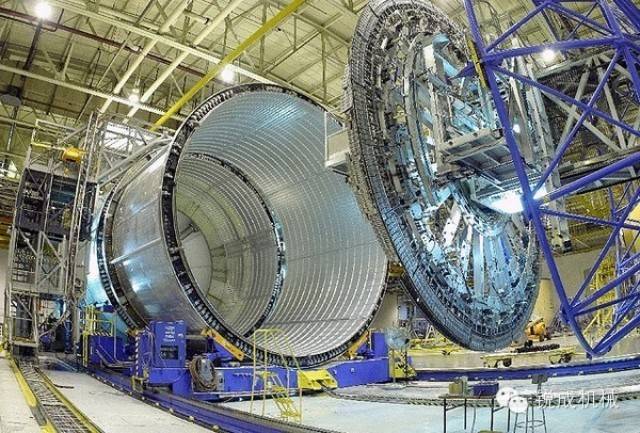

（航天飞机外储箱）

http://mmbiz.qpic.cn/mmbiz/VKFxAAp9hKCkOBmFbqVIjicBCJ4qj3Yamm1gPsV2diaqjsYw3Jhpj7pdiaAeMCMN9Q3XnEmreelVdBBkuAic39gXjQ/640?wx_fmt=jpeg

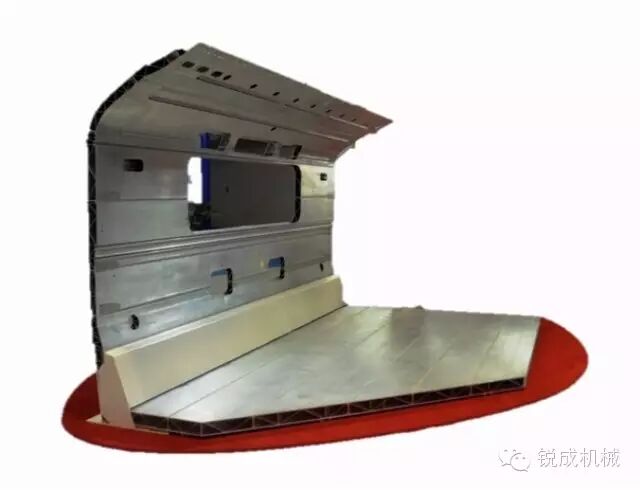

（高铁车体）

http://mmbiz.qpic.cn/mmbiz/VKFxAAp9hKCkOBmFbqVIjicBCJ4qj3YamNrDYPSnGnP5UROCJiaApmeribWo7bKjHmEV3eNntdldW9DsTwW7v2yVw/640?wx_fmt=jpeg

（新能源汽车车体冷却系统）

http://mmbiz.qpic.cn/mmbiz/VKFxAAp9hKCkOBmFbqVIjicBCJ4qj3YamzOUPWEX4Po2Uk75terNgbiaiapl2NHicvVAvLP4ia2YicyWNb7KUFnUH7ng/640?wx_fmt=jpeg

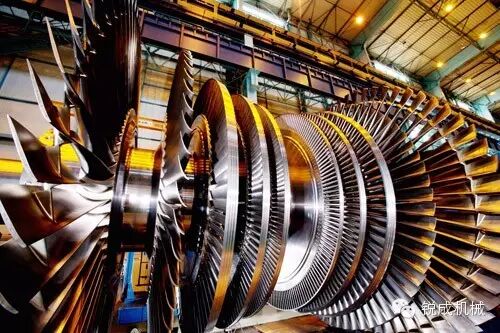

（核电汽轮机）

http://mmbiz.qpic.cn/mmbiz/VKFxAAp9hKCkOBmFbqVIjicBCJ4qj3YamSqJXEy9yIuJcdCibwqAaCYZVgLOyawO8rUuCib3vq4byrAswvEDmOH7A/640?wx_fmt=jpeg

（水电水轮机叶片）

先看一下视频，对这个“高富帅”有个直观的了解。(点击:最后的"原文"看)

友情提示，建议在wifi下欣赏，留着流量学知识！

是的，国产重器。搅拌摩擦焊设备中的“高大上”

这个“高富帅”是江苏锐成机械有限公司自主研发的十三轴五轴联动焊铣复合数控专机，该设备配置伺服回抽芯的A/C五轴摆头，可实现三维回抽搅拌摩擦焊以及铣削功能。
设备由圆弧床身、双立柱、滑枕及中拖板、A/C五轴焊铣复合摆头、回转工作台等部件组成。X、A、B、C轴采用主从双驱技术；Y轴采用同步双驱技术；X轴采用滚滑复合导轨，Y、Z轴各采用四根滚柱线轨；各轴支撑刚性好，驱动平稳；

A/C五轴焊铣复合摆头，主轴额定扭矩130Nm，额定转速1700rpm，最大转速可达7000rpm；电主轴与主轴轴承具备温度控制及自动补偿功能；设备搅拌焊接顶锻力可达8T，焊接铝合金板厚度为2-16mm；A/C轴带有液压夹紧功能；
回抽针在主轴中心进行前后伸缩运动，实现不同板厚的连续焊接；焊接完成时，搅拌针完全回抽实现焊接无匙孔功能。

焊接过程中对搅拌头的转速、插入速度、停顿时间、焊接速度、回抽针等参数进行预设和实时调整；视频监控系统对焊接前后进行记录；焊接过程平稳，焊缝质量高，焊件不变形。

让我一起记录下这些国产先进设备的瞬间和转身！
