工厂简单网络的实现——828D通过X130口联网简单示例
2015-01-10 武坤
Siemens数控技术应用
使用RCS软件通过X130口可以实现828D系统机床的简单联网和监控，现介绍如下：
应用举例：将两台828D通过路由器进行静态IP地址分配，PC连接路由器进行IP地址的访问。硬件：两台828D系统、一台路由器、三根网线。
具体步骤：

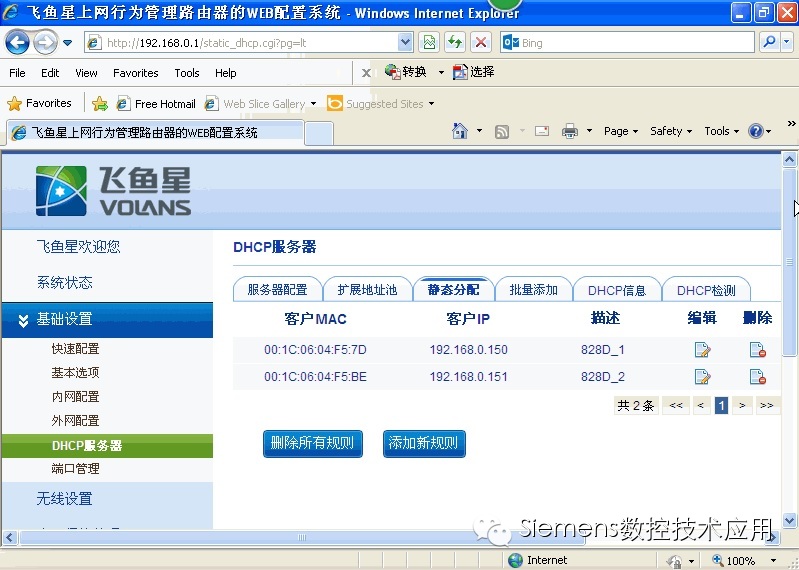

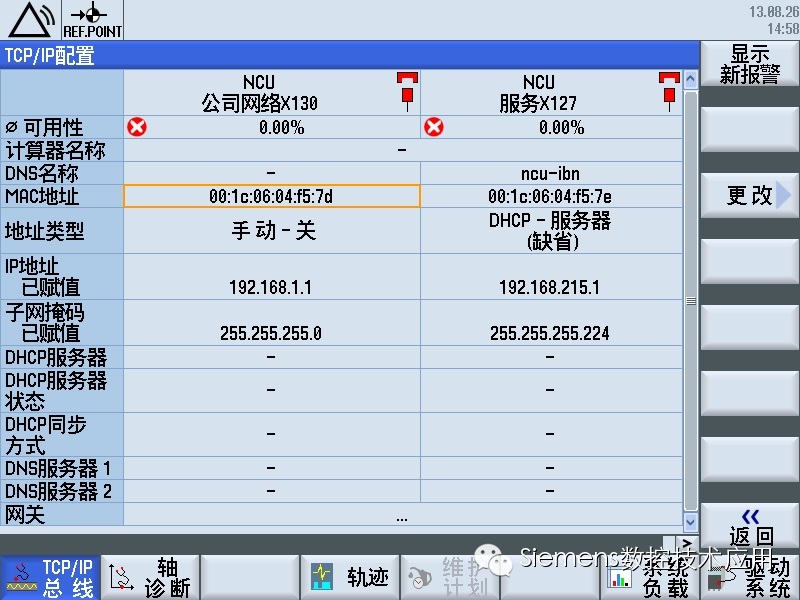

1、 在PC侧连接好路由器，进入设置界面，设置DHCP的静态IP（如图1），将828DX130的MAC地址绑定，MAC可以从828D系统界面上读出如下图2所示。
图1
图2

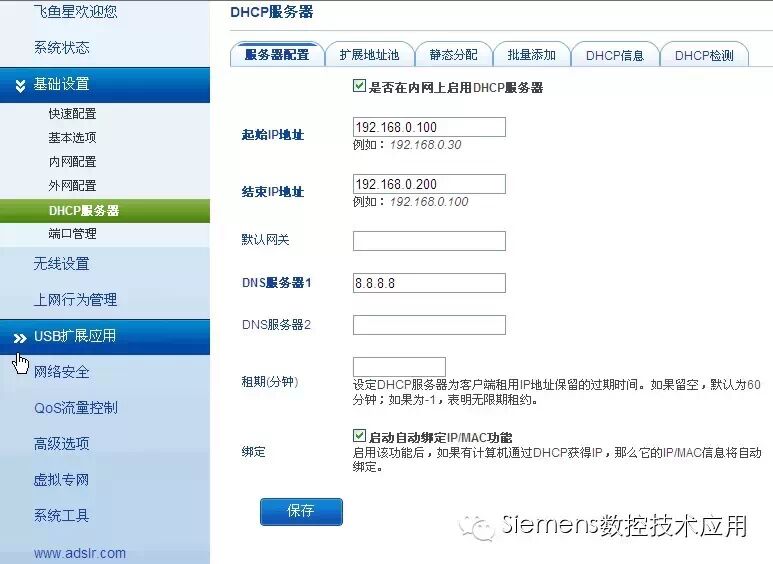

2、 服务器的配置如下图3：
图3

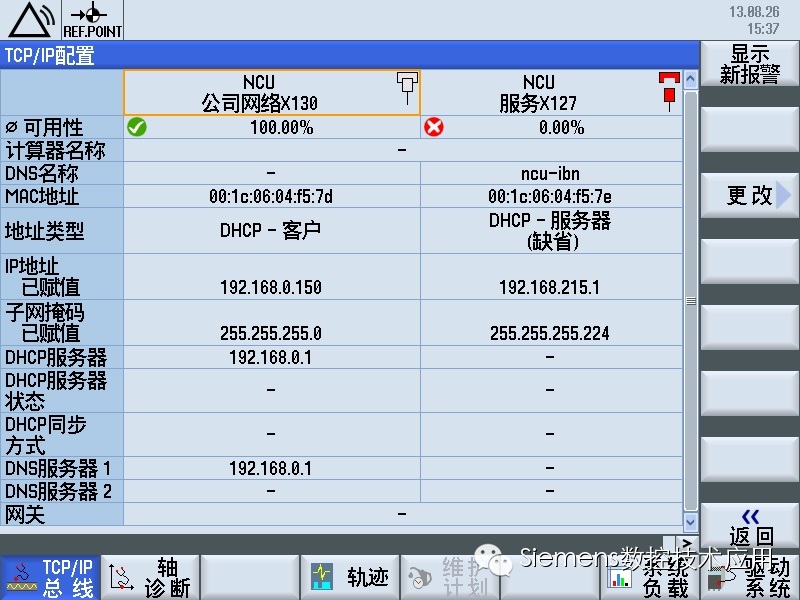

3、将两个828D的X130口设置为DHCP模式如图4：
图4

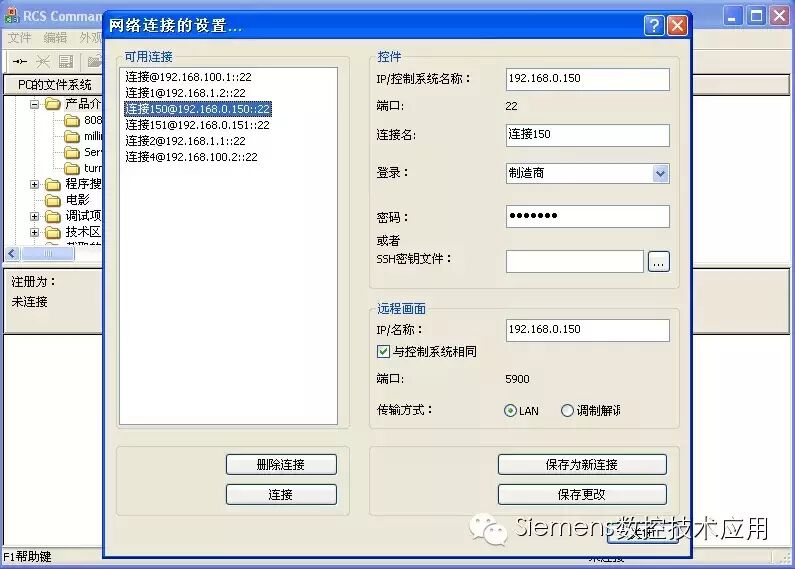

4、断电重启，在RCS上建立如下图5所示的连接150和连接151，分别设置为两个828D的IP为192.168.0.150和192.168.0.151，与PC机上设定的静态IP一致。
图5
5、最后就可以使用RCS进行系统的监控了，注意在同一时刻只可以连接一台828D，连接另外的需要更改连接。
