828D可以支持RS232串口传输数据，使用PPU背后的X140口（一般用来接Modem）。

具体设置步骤：

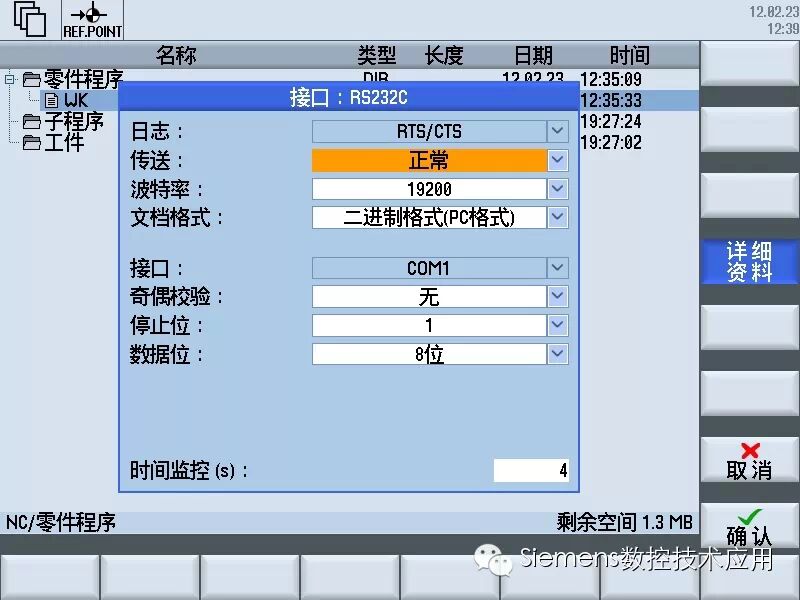

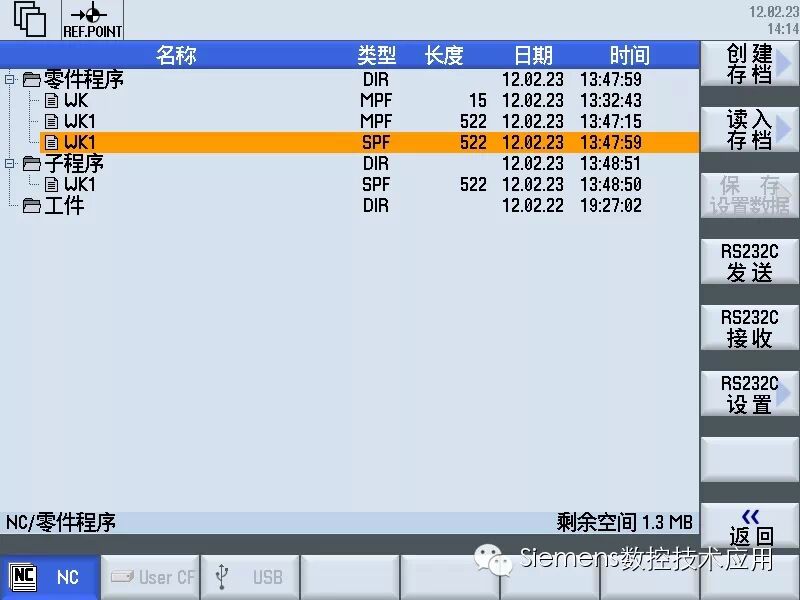

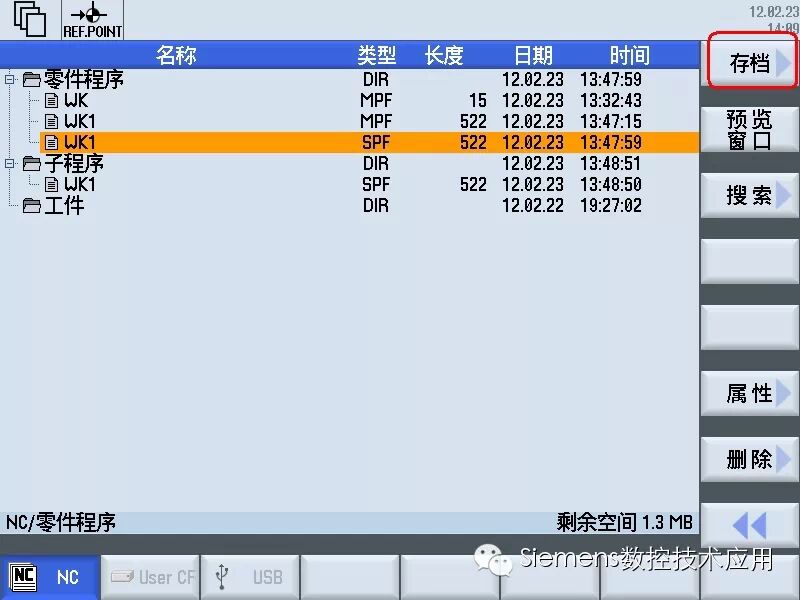

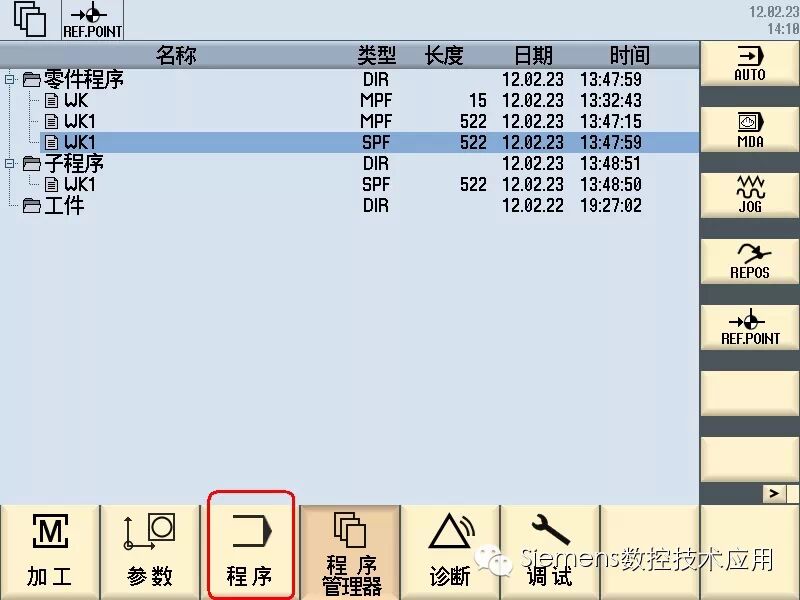

首先设置系统侧波特率

http://mmbiz.qpic.cn/mmbiz/7GX7MU5cz8cQrH1IMjYOLAIuwUkYmSpicDZGwsDspjcZpMpWv1zvdPcI8IQKdqp50TibGrRHMQSCoicKOue1u193Q/0RS232串口传输程序" TITLE="828D RS232串口传输程序" />

http://mmbiz.qpic.cn/mmbiz/7GX7MU5cz8cQrH1IMjYOLAIuwUkYmSpicP2Licib1JTTCyicKDIxiby1eQ55n6N0ywTOAGZYjXeMicOu1sRZSDrwvGdw/0RS232串口传输程序" TITLE="828D RS232串口传输程序" />

http://mmbiz.qpic.cn/mmbiz/7GX7MU5cz8cQrH1IMjYOLAIuwUkYmSpicRcicZiaJ53Zjgyc4Vbcek2qDibhQ0R8ibKyCtupK4sy7NQEUuKUA0qYQgg/0RS232串口传输程序" TITLE="828D RS232串口传输程序" />

http://mmbiz.qpic.cn/mmbiz/7GX7MU5cz8cQrH1IMjYOLAIuwUkYmSpicP2Licib1JTTCyicKDIxiby1eQ55n6N0ywTOAGZYjXeMicOu1sRZSDrwvGdw/0RS232串口传输程序" TITLE="828D RS232串口传输程序" />

http://mmbiz.qpic.cn/mmbiz/7GX7MU5cz8cQrH1IMjYOLAIuwUkYmSpicSRhUicQF4viaFHehyujolzxH2RvUicCLoFJk8icRM5WhicM7cibQKrXlUspQ/0RS232串口传输程序" TITLE="828D RS232串口传输程序" />

http://mmbiz.qpic.cn/mmbiz/7GX7MU5cz8cQrH1IMjYOLAIuwUkYmSpicP2Licib1JTTCyicKDIxiby1eQ55n6N0ywTOAGZYjXeMicOu1sRZSDrwvGdw/0RS232串口传输程序" TITLE="828D RS232串口传输程序" />

http://mmbiz.qpic.cn/mmbiz/7GX7MU5cz8cQrH1IMjYOLAIuwUkYmSpicniarWd3TK2uJkVjyg1Kl8UEchsT8Rs2hC4BJ5y2YStSxDyvT3icnawSA/0RS232串口传输程序" TITLE="828D RS232串口传输程序" />

设置完毕后，再设置PC侧的Winpcin软件即可，设置方法与用802系列传输时一致。

关于传输文件格式，可直接从系统中传出再更改，也可按如下例子格式传输。

例：

如果传到主程序文件夹下

%_N_WK1_MPF

；$PATH=/_N_MPF_DIR

G54

G0X0Y0Z0

G01 X50 F100

M30

如果传到子程序文件夹下

%_N_WK1_SPF

；$PATH=/_N_SPF_DIR

G54

G0X0Y0Z0

G01 X50 F100

M30
