机械密封件的选型、安装与使用!

(2015-11-30 10:45:17)
标签:

it

杂谈

分类: 数控机床(附件机械液压)

机械密封件的选型、安装与使用!
2015-10-31  墨工工业


关注墨工

天天鲜资讯,助您关注中国工业!

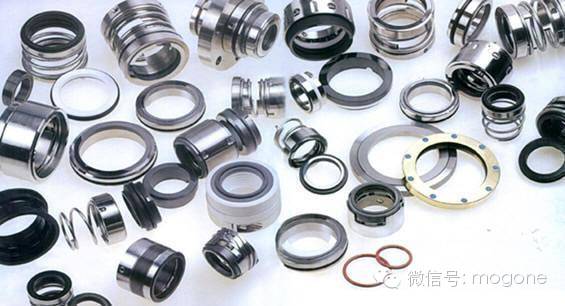

机械密封件属于精密、结构较为复杂的机械基础元件之一,是各种泵类、反应合成釜、透平压缩机、潜水电机等设备的关键部件。其密封性能和使用寿命取决于许多因素,如选型、机器的精度、正确的安装使用等。



一、选型方法

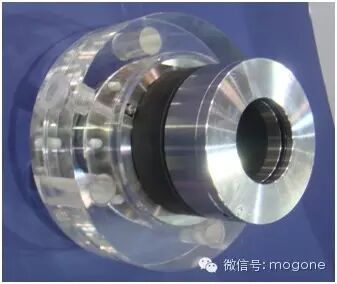

机械密封按工作条件和介质性质的不同,有耐高温、耐低温机械密封,耐高压、耐腐蚀机械密封,耐颗粒介质机械密封和适应易汽化的轻质烃介质的机械密封等,应根据不同的用处选取不同结构型式和材料的机械密封。

http://mmbiz.qpic.cn/mmbiz/HWK40HsB90fd57mlN2RTmaRlibnHGQ4n6ffIB4icfN2pQ59Y3TaDQ4O4ic0TTRHyrJU9uSVbibnSOXCehXwDt5P9nQ/0?wx_fmt=png

选型的主要参数有:密封腔体压力(MPa)、流体温度(℃)、工作速度(m/s)、流体的特性以及安装密封的有效空间等。

选型的基本原则为:

1.根据密封腔体压力,确定密封结构采用平衡型或非平衡型,单端面或双端面等。

2.根据工作速度,确定采用旋转式或静止式,流体动压式或非接触型。

3.根据温度及流体性质,确定摩擦副和辅助密封材料,以及正确选择润滑、冲洗、保温、冷却等机械密封循环保护系统等。

4.根据安装密封的有效空间,确定采用多弹簧或单弹簧或波形弹簧,内装式或外装式。



二、机械密封的安装与使用要求

1.机械密封对机器精度的要求(以泵用机械密封为例)

1)安装机械密封部位的轴(或轴套)的径向跳动公差最大不超过0.040.06mm

2)转子轴向窜动不超过0.3mm

3)密封腔体与密封端盖结合的定位端面对轴(或轴套)表面的跳动公差最大不超过0.040.06mm

2.密封件的确认

1)确认所安装的密封是否与要求的型号一致。

2)安装前要仔细地与总装图对照,零件数量是否齐全。

3)采用并圈弹簧传动的机械密封,其弹簧有左、右旋之分,须按转轴的旋向来选择。

3.安装

安装方法随机械密封型式、机器的种类不同而有所不同,但其安装要领几乎都相同,安装步骤和注意事项如下:

1)安装尺寸的确定

安装时,应按产品的使用说明书或样本,保证机械密封的安装尺寸。

2)装入前,轴(轴套)、压盖应无毛刺,轴承状况良好;密封件、轴、密封腔、压盖都应该清洗干净。为减少摩擦阻力,轴上安装机械密封的部位要薄薄地涂上一层油,以进行润滑,考虑到橡胶O形圈的相溶性,若不宜用油,可涂肥皂水。浮装式静环不带防转销的结构,不宜涂油,应干式装入压盖。

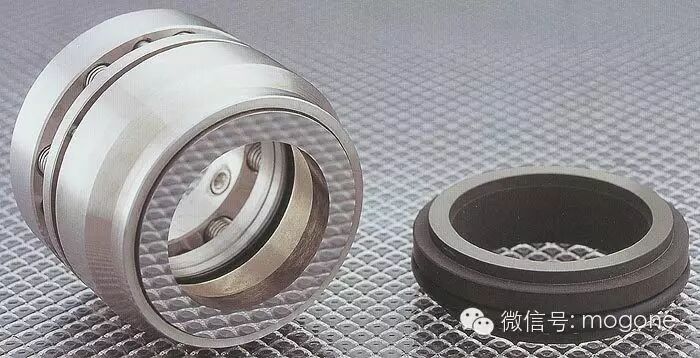

3)先将静环与压盖一起装在轴上,注意不要与轴相碰,然后将动环组件装入。弹簧座或传动座的紧定螺钉应分几次均匀拧紧。

在未固定压盖之前,用手推补偿环作轴向压缩,松开后补偿环能自动弹回无卡滞现象,然后将压盖螺拴均匀地锁紧。

http://mmbiz.qpic.cn/mmbiz/HWK40HsB90fd57mlN2RTmaRlibnHGQ4n6xicvWUUIqnWH8gD2HHhl0qw7weugCEarwP8p182bPhjQcSF2U7ibNWBA/0?wx_fmt=jpeg

4.使用

1)当输送介质温度偏高、过低、或含有杂质颗粒、易燃、易爆、有毒时,必须采取相应的阻封、冲洗、冷却、过滤等措施。

2)运转前用手盘车,注意转矩是否过大,有无擦碰及不正常的声音。

3)注意旋向,联轴器是否对中,轴承部位的润滑油加法是否适当,配管是否正确。

4)运转前首先将介质、冷却水阀门打开,检查密封腔内的气体是否全排出,防止静压引起泄漏,然后开机运行。

5)开车后工作是否正常稳定,有无因轴转动引起的异常转矩,以及异常响声和过热现象。

(免责声明:图文摘自网络,如果侵权原作者,请联系我们,我们将立即删除)
