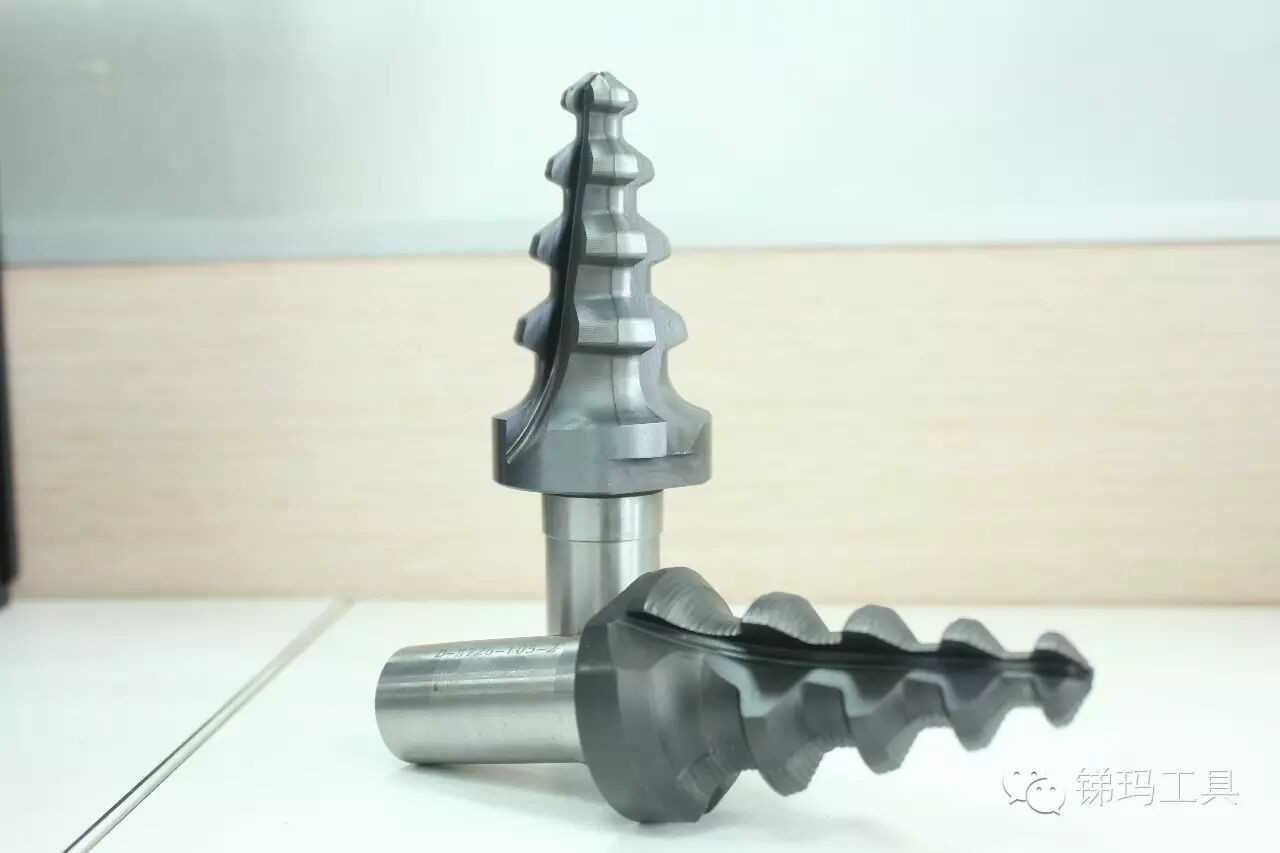

型线铣刀

型线铣刀在叶根及转子安装槽的加工上是必不可少的，同时型线铣刀的精度直接影响叶片安装的精度，进而影响汽轮机转子的动平衡和能量的转换效率，其重要性可想而知。型线铣刀因为轮廓复杂，尺寸较大，切削余量大，材料难切削，安全系数高等特点，此类刀具价格是非常昂贵的。此时，用户如果要降低刀具成本，选择锑玛为其进行还原式修磨，就是一个非常不错的选择。

http://mmbiz.qpic.cn/mmbiz/etCHicdLT8ZMlAc4oQ6o3QQwzZ4iaATj5KqUc9CNlic1kaqGUxWdt5Kic54pV1Em3HvarrdKUC3VgEgSb80TZgNAcg/0?wx_fmt=jpeg

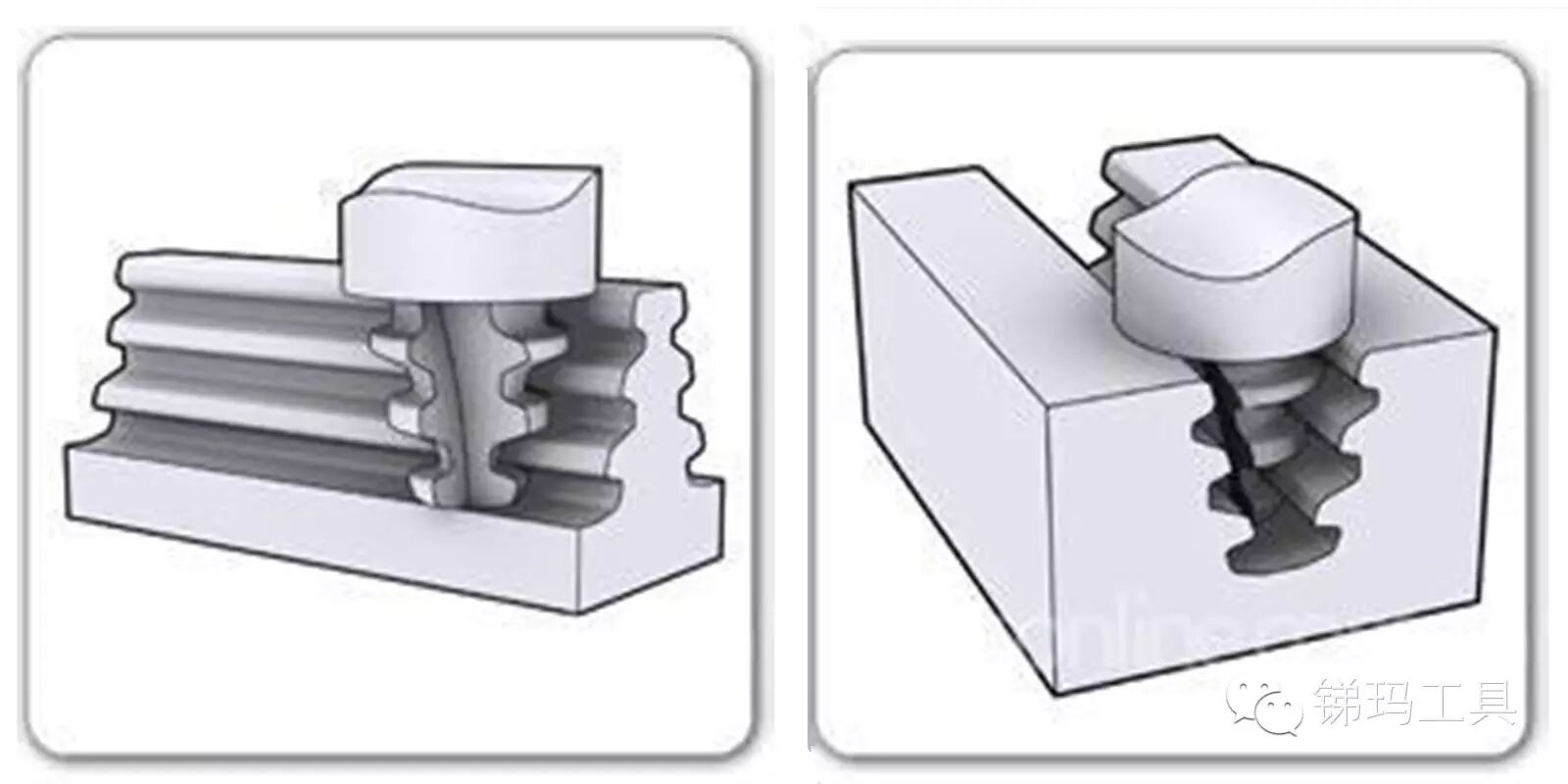

图一 叶根及叶根槽铣削示意

修磨型线铣刀，首先得有检测型线的能力。锑玛配备的ZOLLER刀具检测仪具有动态三维测量能力，可以精确测量出刀具的空间轮廓及尺寸，包括型线轨迹、前后角、螺旋角、跳动等参数。修磨前后的轮廓对比都要依赖它的准确性.

http://mmbiz.qpic.cn/mmbiz/etCHicdLT8ZMlAc4oQ6o3QQwzZ4iaATj5KZazRET4ibC7put75XqMWXasViaqB82f6x6pQia4EsKiaxV2X1utpxjno5A/0?wx_fmt=jpeg

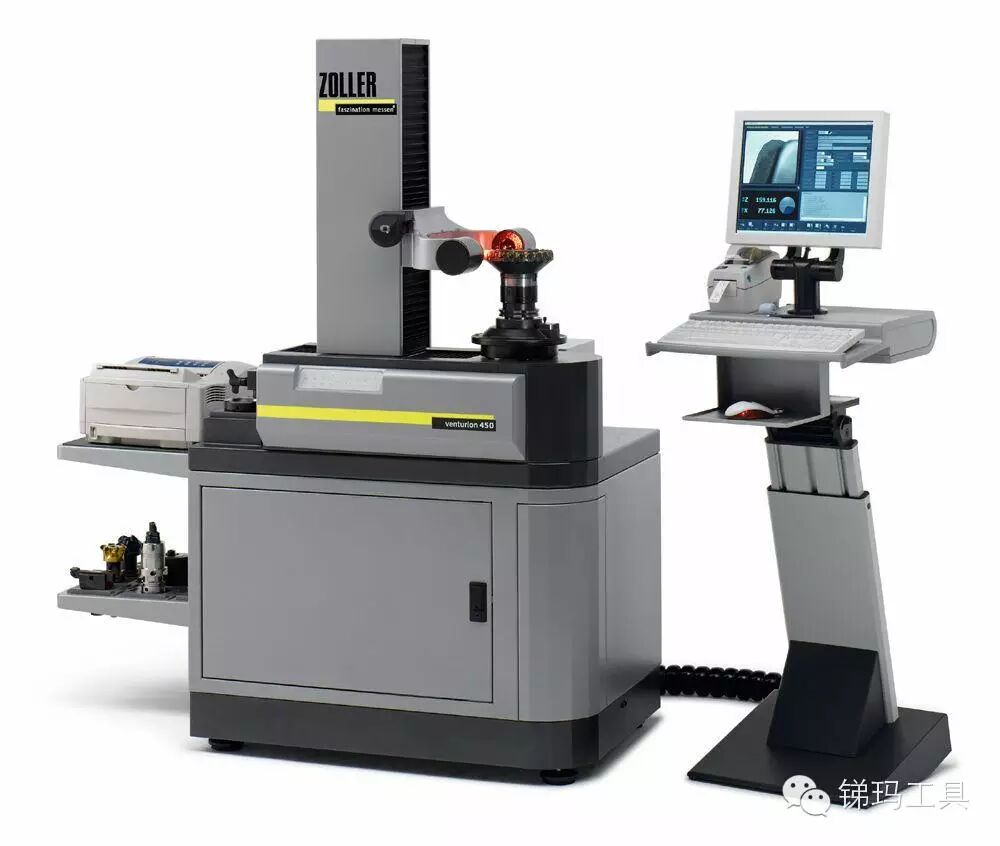

图二 先进的三维测量设备

其次，要做到还原式修磨，5轴联动CNC磨床的高精度探测是不可或缺的。尽管型线铣刀的修磨一般仅仅是修磨前刀面，但是要做到准确无误，确实需要机床的探测要非常的精准。我们一般采用密集探测，选取的探测点分布在整个前刀面。

http://mmbiz.qpic.cn/mmbiz/etCHicdLT8ZMlAc4oQ6o3QQwzZ4iaATj5KlpsFictBCuduexxnJ7Vm1huaft91cv1JcLI20vALpePhng7vrn4ryZw/0?wx_fmt=jpeg

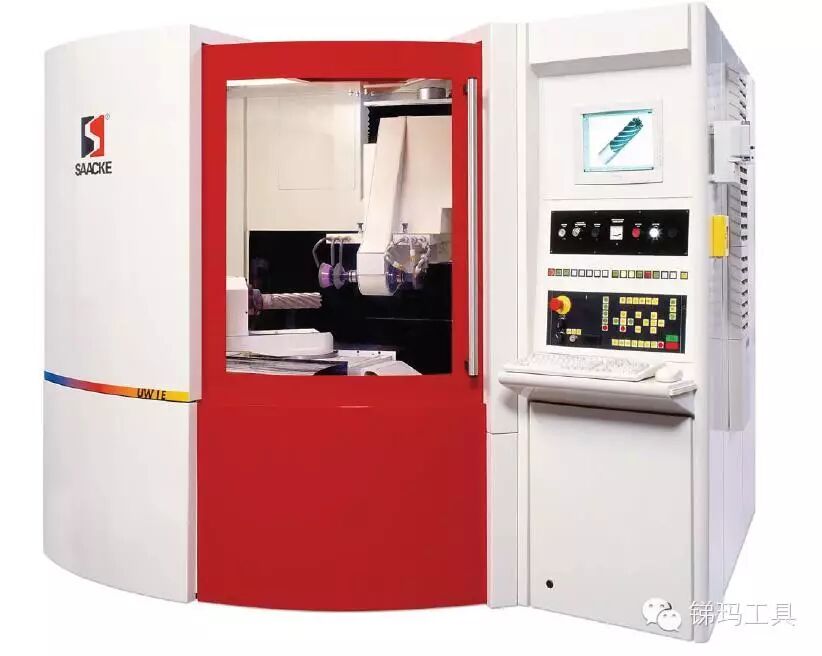

图三 精密探测的5轴CNC磨床

再次，修磨型线铣刀的砂轮也是有特殊要求的。因为型线铣刀规格大，槽深也大，所以砂轮的切削深度一定要够深。

最后，要想获得理想的寿命，还得加上合适的刃口钝化和涂层处理。

来自:

https://mp.weixin.qq.com/s?__biz=MzA5NjI2OTM4NA==&mid=400572413&idx=4&sn=616256201fa74e28c07feeeddf0ad319&scene=1&srcid=1109nPBi6OiaQJplyRmIxqio&from=singlemessage&isappinstalled=0&key=d4b25ade3662d6431d806476791798b6fc6c9f81086e330feefbc170050d3a320201f5a400dd51699154da1aa9fa6eb3&ascene=1&uin=MjMyMjc1NjYyMg==&devicetype=android-19&version=26030531&nettype=WIFI&pass_ticket=MX/jNv0Gb0w9ERZzW5h6L9iWyOKQ2S/SMPnXR3RtvmRG6hiOwJOE+A1kYdNMNo4S

（来源：锑玛工具）
