应用西门子MCP用户自定义键接口控制迷你手持单元

原创 2015-09-23 机床杂志社 制造技术与机床-机床杂志社

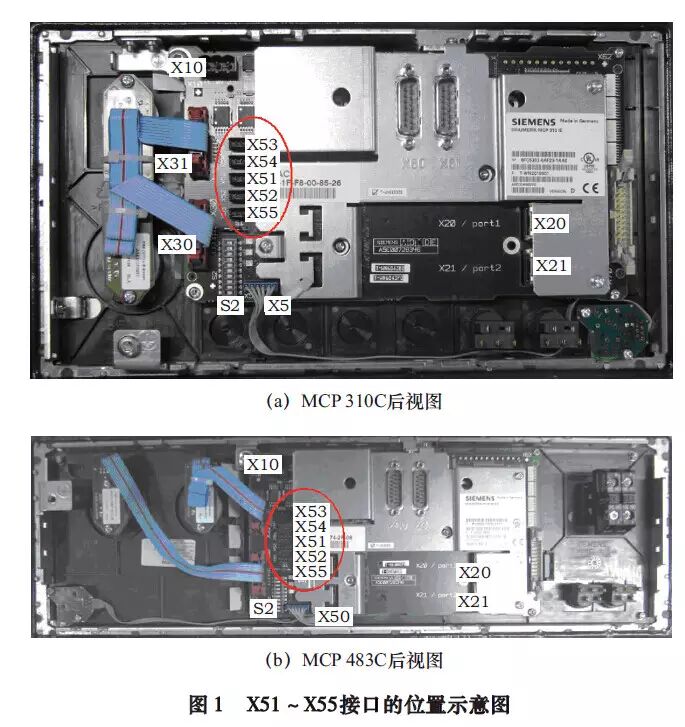

　　在使用迷你手持单元时，需要分别对使能、轴选、增量、正、负、快速信号及手轮信号进行控制。通常情况下，需要将手轮信号引至数控系统上的对应插座，将其余控制信号线引到PP72/48上。当手持单元安装在按钮站旁边，距离数控系统很近时，可将控制信号连接到840D sl和828D用的机床控制面板MCP310C和MCP483C上带有连接用户自定义按钮的I/O接口X51~X55(图1)，无需再将线引到PP72/48上。

http://mmbiz.qpic.cn/mmbiz/DE8psCkKsq4c1FicBkhNu8gibHBIIYjGH5ME8hvia82MSHpdo4dcU3pvlmz182bBgJ4EnWt3dPa7ftK9gq2KHia1icQ/0?wx_fmt=jpeg

　　①西门子SINUMERIK 840D sl 或SINUMERIK 828D数控系统;②MCP483C PN或MCP310C PN;③手持单元部分：6FX2007-1AD03，6FX2006-1BG03，6FX2006-1BG70;④手持单元到电柜的多芯连接电缆;⑤16点输入模块。

　　①西门子SINUMERIK 840D sl或SINUMERIK 828D数控系统;②MCP483C PN或MCP310C PN;③手持单元部分：6FX2007-1AD03，6FX2006-1BG11，6FX2006-1BG70。

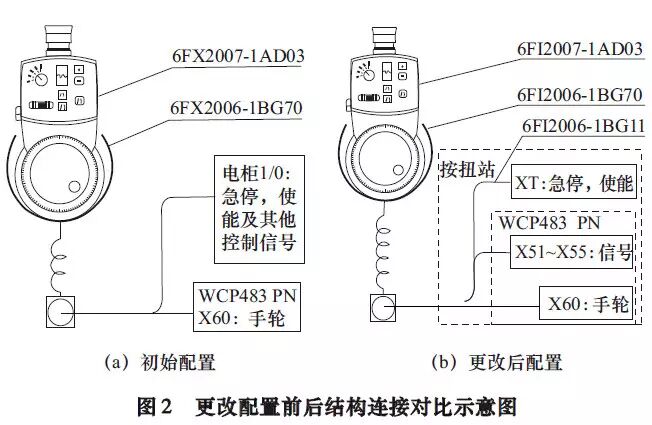

　　更改配置前后接线对比如图2所示。

http://mmbiz.qpic.cn/mmbiz/DE8psCkKsq4c1FicBkhNu8gibHBIIYjGH5YZiaIQoZZ0dLmCYDCpkb8H3vrue8aEL9TGSBtHK1b5tXz0gOyic93KEg/0?wx_fmt=jpeg

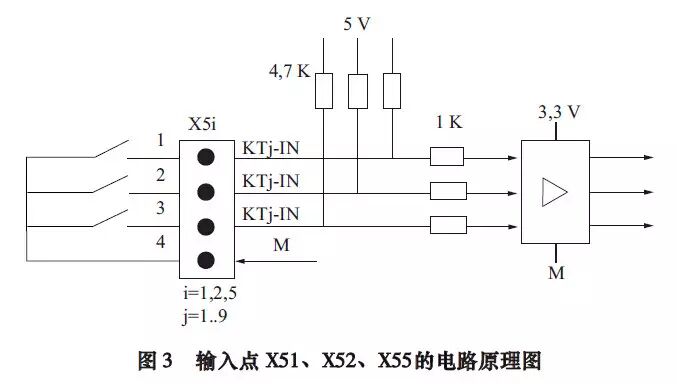

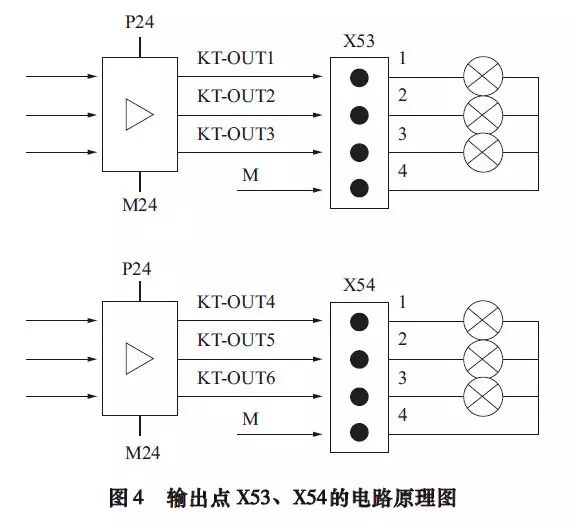

　　在MCP机床控制面板上，用户自定义输入输出接口可供机床设计人员使用。其中，输入点接口(图3)：X51,X52和X55;输出点接口(图4)：X53和X54;这样，在PLC程序控制时，可使用系统内部分配的地址进行控制，而不占用外部的PC地址。

http://mmbiz.qpic.cn/mmbiz/DE8psCkKsq4c1FicBkhNu8gibHBIIYjGH5x9UyHN474VMrGibSHCcnBOTFtgkzJevwNENGejnehcxsbzDowYdSlhA/0?wx_fmt=jpeg

http://mmbiz.qpic.cn/mmbiz/DE8psCkKsq4c1FicBkhNu8gibHBIIYjGH5fQW7KbSwI95yibRz6iclv6HOyx1jP3LTGPxKZ3Iyjaib6C95UXHCDlvcQ/0?wx_fmt=jpeg

　　在使用X51~X55接口进行控制时，需要注意以下几点：

　　(1)在进行数控系统订货时，需要订购专用的4芯排线，订货号是6FC5247-0AA35-0AA0。

　　(2)X51~X55的4脚插头提供的公共地为M—0 V，此脚与MCP的24 V电源的地—0 V是通过内部接通的。在使用输出点时，以MCP483的X53的1脚为例(图5)，指示灯一端接到1脚上，另一端接到4脚上，PC输出端Q119.0有输出的情况下会在1脚和4脚之间产生直流24 V的电压。由于输出点的最大输出电流是0.3 A，即最大可以带7.2 W的负载，因此推荐使用1.2 W的指示灯。

　　(3)需要特别注意的是在使用输入点，以MCP483的X51的1脚为例(图5)，按钮的公共端连接1脚，另一端连接到4脚，当按钮按下时4脚的公共地即M0 V引入1脚，此时将在I122.0位产生高电平1的信号。切记一定不要将外部24 V电源P24 V引入X51、X52和X55的1脚到3脚，否则会造成输入点的烧坏!

　　使用MCP用户自定义键接口X51~X55地址，可方便机床制造人员的硬件连接，减少故障点，节约成本约两千元。该方案已经在产品设计时使用，并在用户处得到验证，可在机床设计应用中广泛推广。
