这款美的C21-SH2133电磁炉从电路板上看是07年版本的，现在的电磁炉设计已经达到炉火纯青了，质量与做工能省就省，也难怪厂家，大家都在拼价格，唉。。。

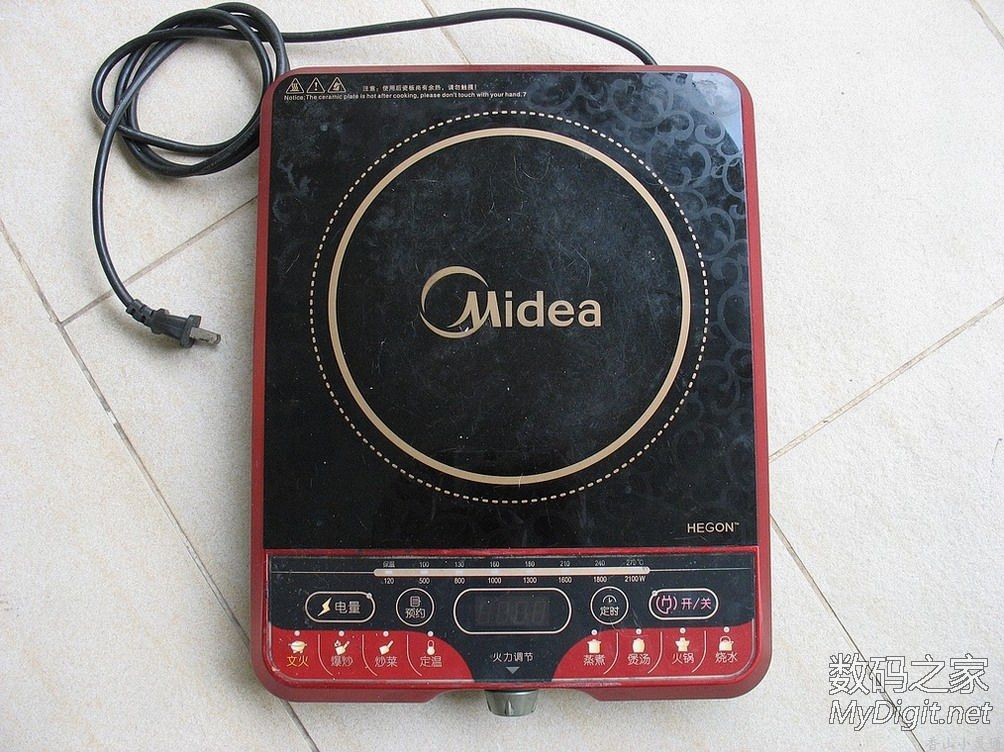

外观
http://img.mydigit.net/Mon_1510/88_1067579_1e68a50fef23a22.jpg?268

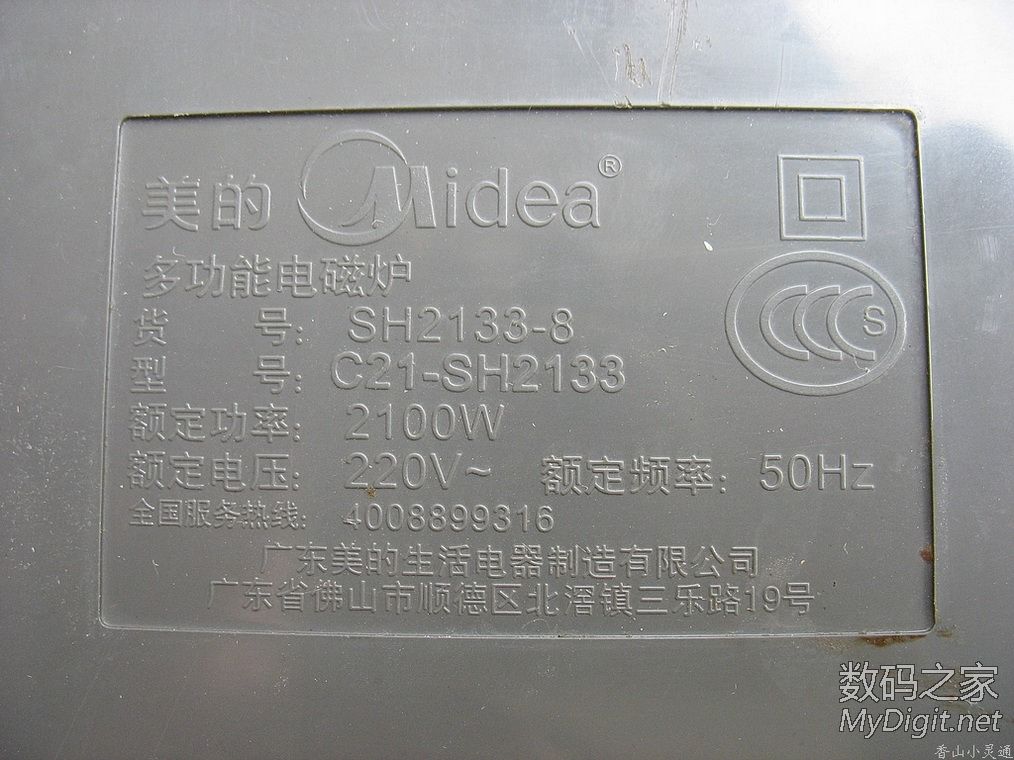

产地型号
http://img.mydigit.net/Mon_1510/88_1067579_cb8058aed0b499e.jpg?260

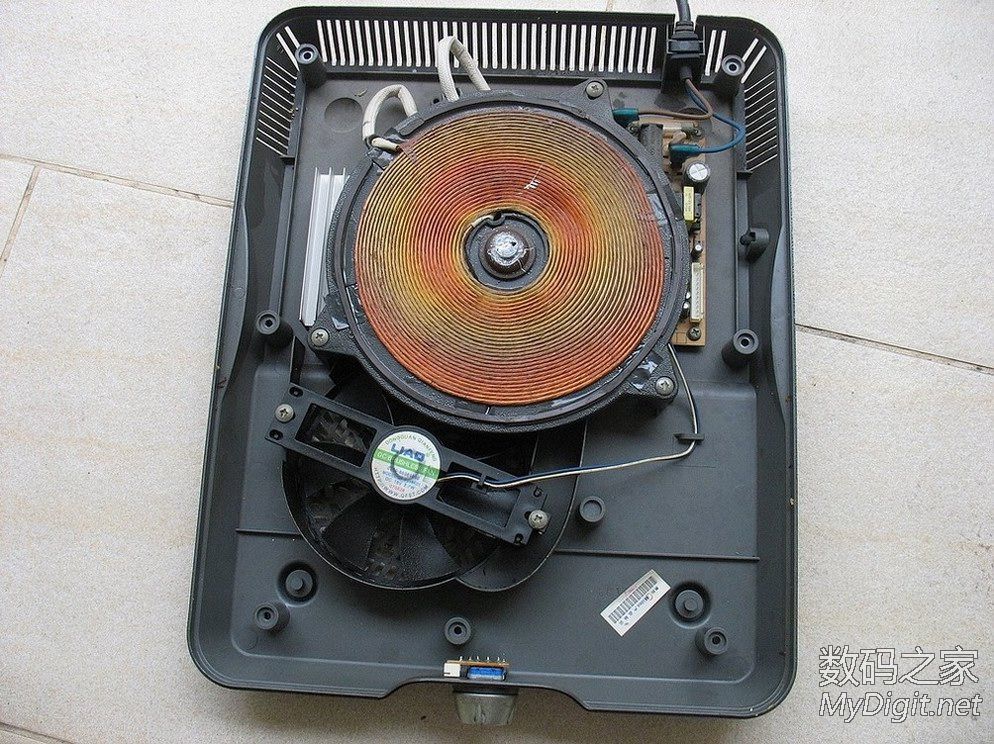

开壳，一分为二
http://img.mydigit.net/Mon_1510/88_1067579_d353727c22fc1e9.jpg?256

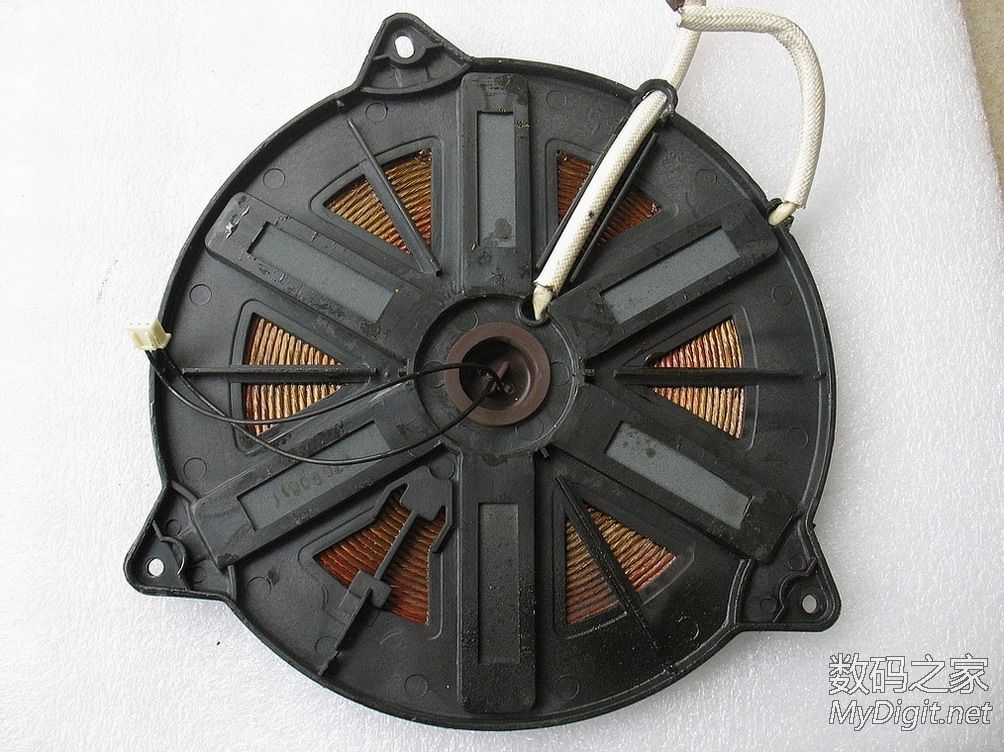

线盘因高温已经变色
http://img.mydigit.net/Mon_1510/88_1067579_ba12ca2347311f6.jpg?247

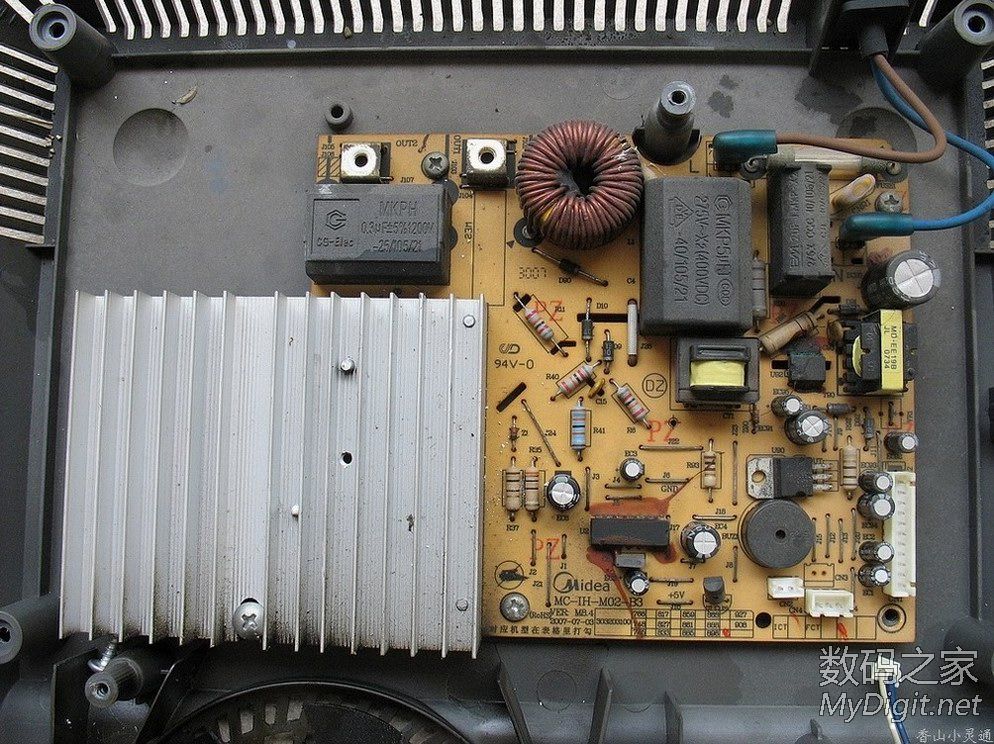

现在产品的电路板就这么大一块了
http://img.mydigit.net/Mon_1510/88_1067579_f450821530f8a9f.jpg?251

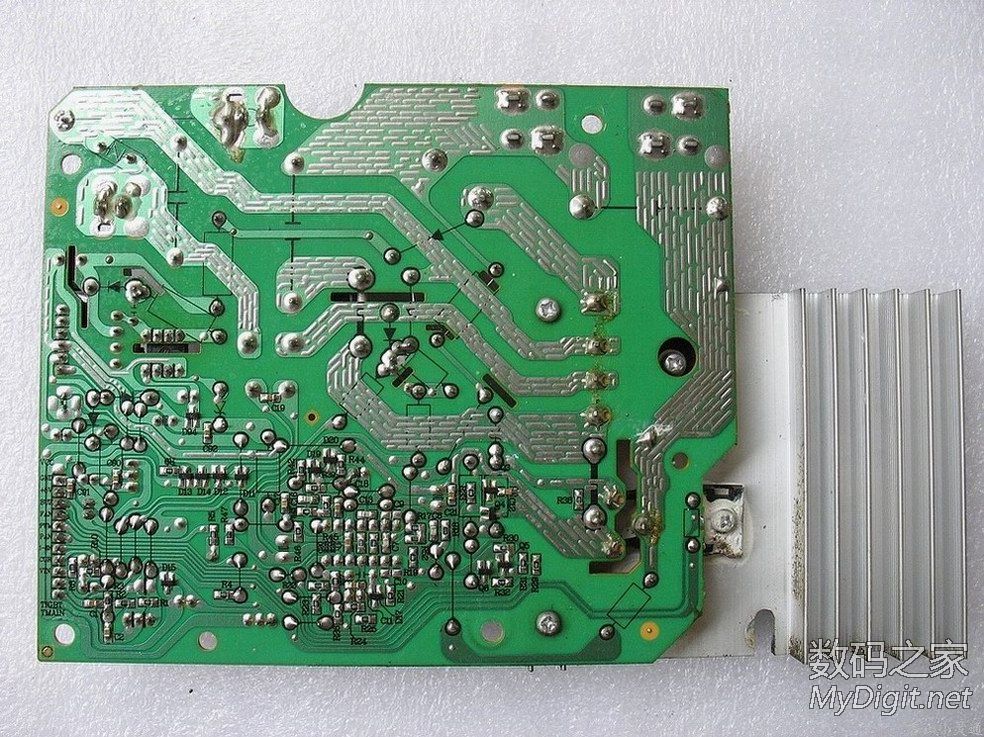

取出电路板看看
http://img.mydigit.net/Mon_1510/88_1067579_bb4d416e86070bc.jpg?256

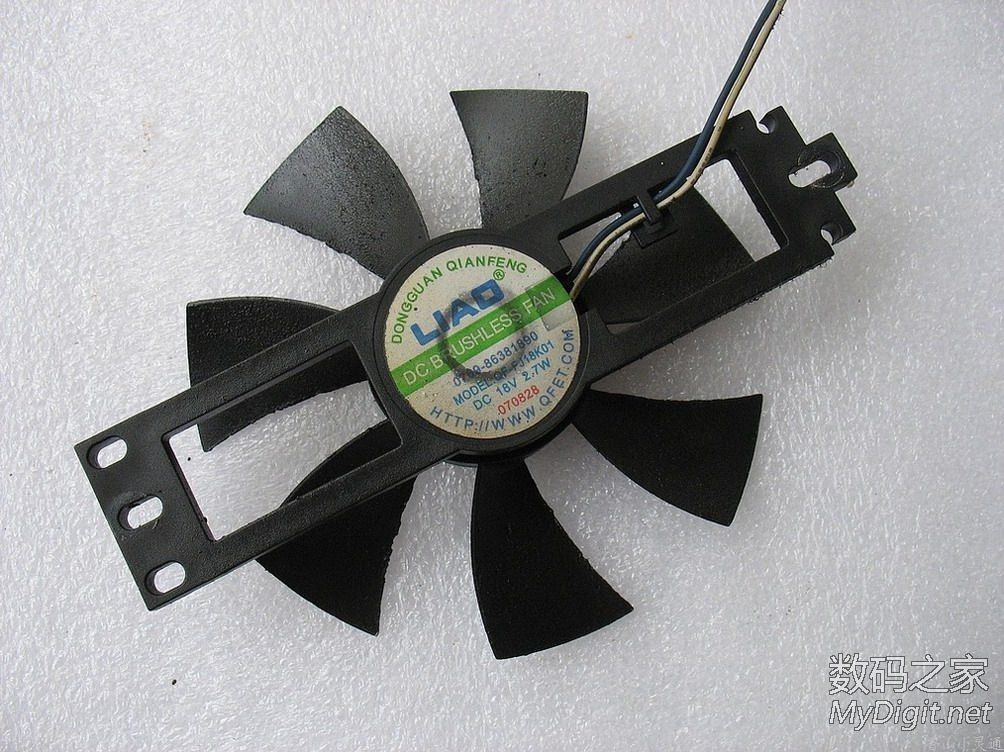

散热风扇
http://img.mydigit.net/Mon_1510/88_1067579_7c56c7637097838.jpg?259

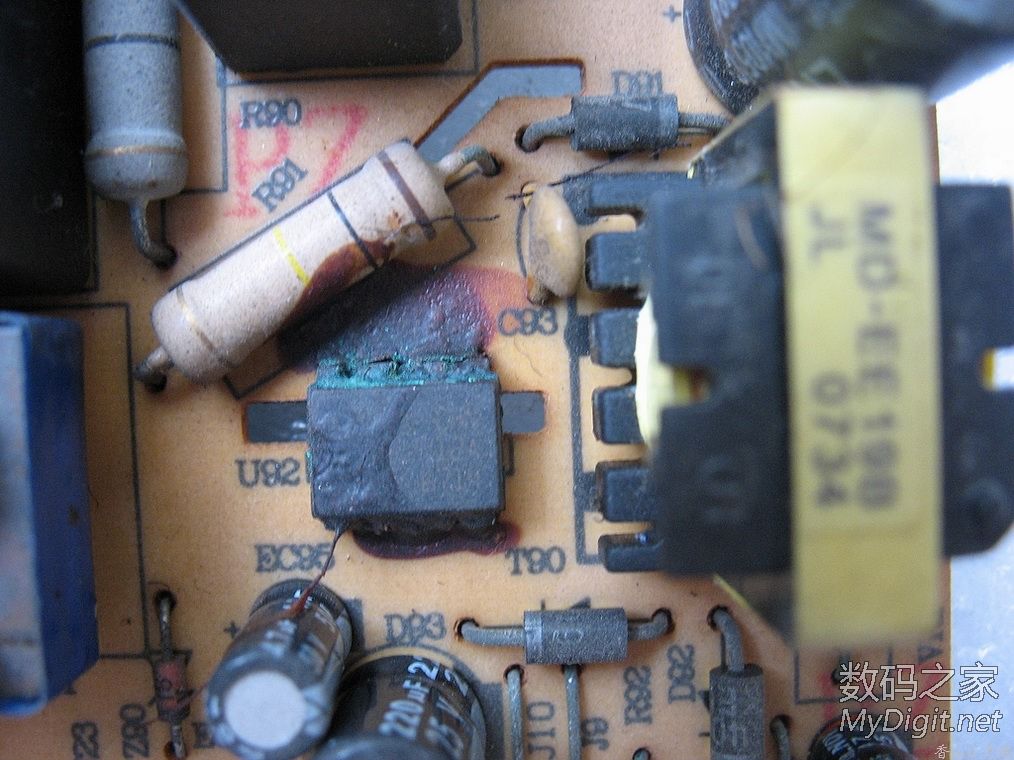

控制电源，估计故障点出在这块VIPer12A电源IC上
http://img.mydigit.net/Mon_1510/88_1067579_2e5c815045b854c.jpg?272

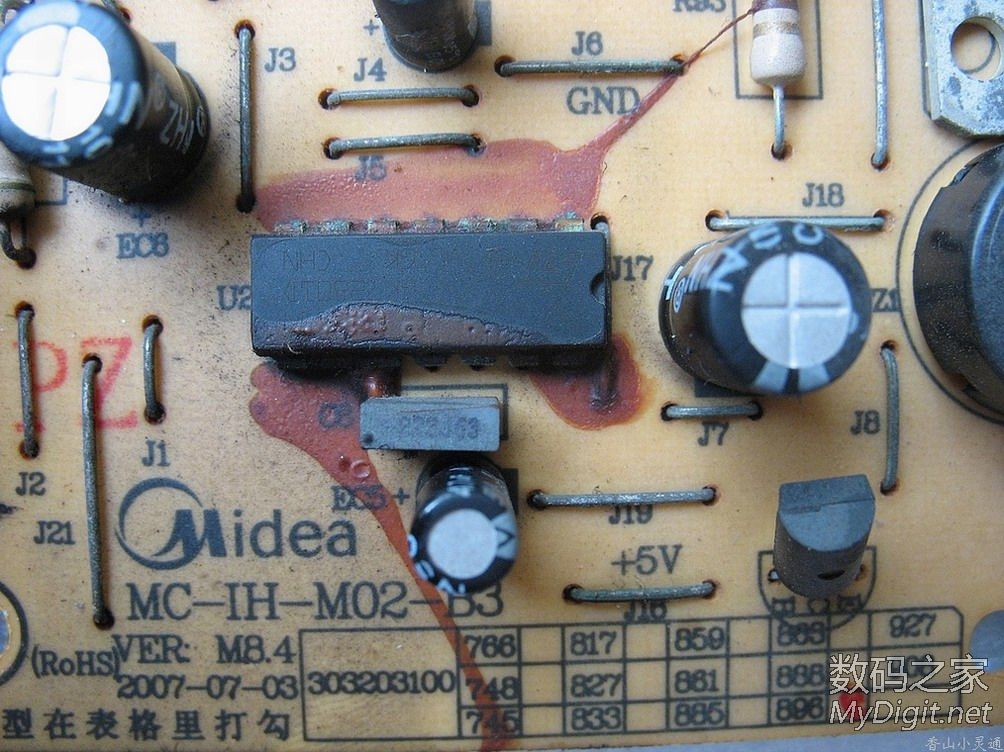

这个IC型号已经看不清了，俺最厌恶这种胶，很多故障都是因它而起
http://img.mydigit.net/Mon_1510/88_1067579_1b848ff29c4f134.jpg?247

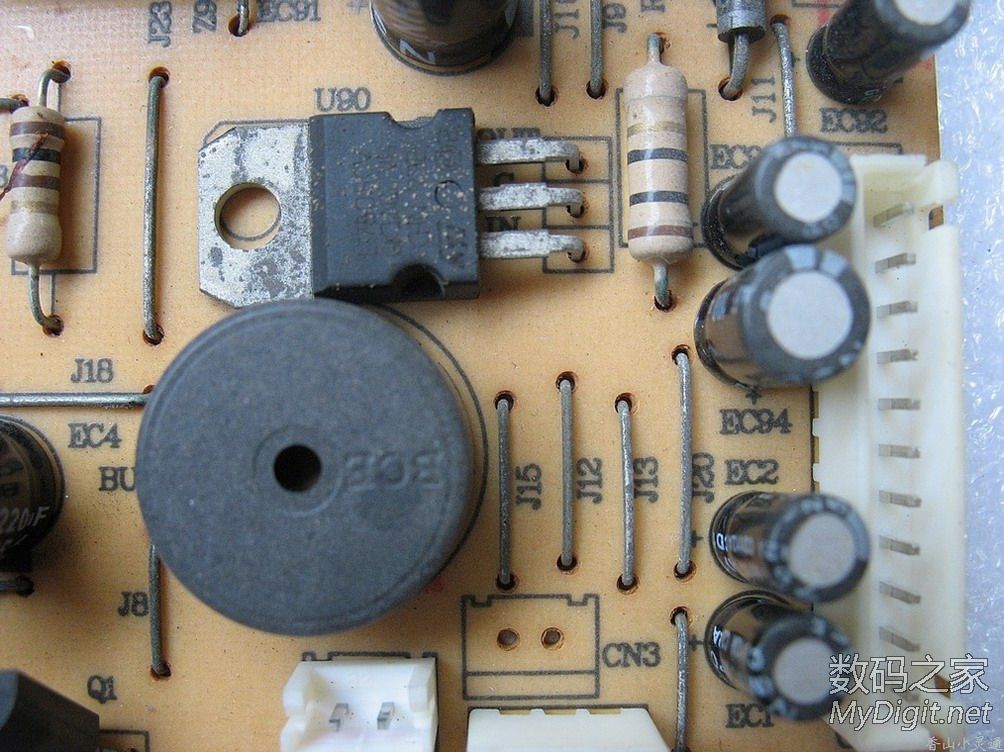

5V稳压IC
http://img.mydigit.net/Mon_1510/88_1067579_52bc562bc60ff42.jpg?240
外观
http://img.mydigit.net/Mon_1510/88_1067579_1e68a50fef23a22.jpg?268
产地型号
http://img.mydigit.net/Mon_1510/88_1067579_cb8058aed0b499e.jpg?260
开壳，一分为二
http://img.mydigit.net/Mon_1510/88_1067579_d353727c22fc1e9.jpg?256
线盘因高温已经变色
http://img.mydigit.net/Mon_1510/88_1067579_ba12ca2347311f6.jpg?247
现在产品的电路板就这么大一块了
http://img.mydigit.net/Mon_1510/88_1067579_f450821530f8a9f.jpg?251
取出电路板看看
http://img.mydigit.net/Mon_1510/88_1067579_bb4d416e86070bc.jpg?256
散热风扇
http://img.mydigit.net/Mon_1510/88_1067579_7c56c7637097838.jpg?259
控制电源，估计故障点出在这块VIPer12A电源IC上
http://img.mydigit.net/Mon_1510/88_1067579_2e5c815045b854c.jpg?272
这个IC型号已经看不清了，俺最厌恶这种胶，很多故障都是因它而起
http://img.mydigit.net/Mon_1510/88_1067579_1b848ff29c4f134.jpg?247
5V稳压IC
http://img.mydigit.net/Mon_1510/88_1067579_52bc562bc60ff42.jpg?240
故障原因：控制面板的微动开关坏了7颗及火力调节编码开关故障，更换后机子恢复正常，实测最大功率时电流接近10A，达到标称的2100W。
