阻抗保护与保护阻抗

■提问

（1）请教阻抗保护和保护阻抗的区别。

（2）现有一款产品，没有任何电子线路及电子元器件，也没有熔断器之类的，产品上有普通开关及内部为三相电机，在做非正常工作时，我们要根据器具的类型（表8）来确定温度，我现在理解，电机即为阻抗，所以应为阻抗保护的器具，不知是否正确？
   关于阻抗保护及保护阻抗的内容，我查了很多资料都没有统一的说法，希望张老师能为我们解惑，十分感谢！

■标准原文

3.3.6

保护阻抗protective impedance

连接在带电部件和II类结构的易触及导电部件之间的阻抗，在正常使用中及器具出现可能的故障状态时，它将电流限制在一个安全值。

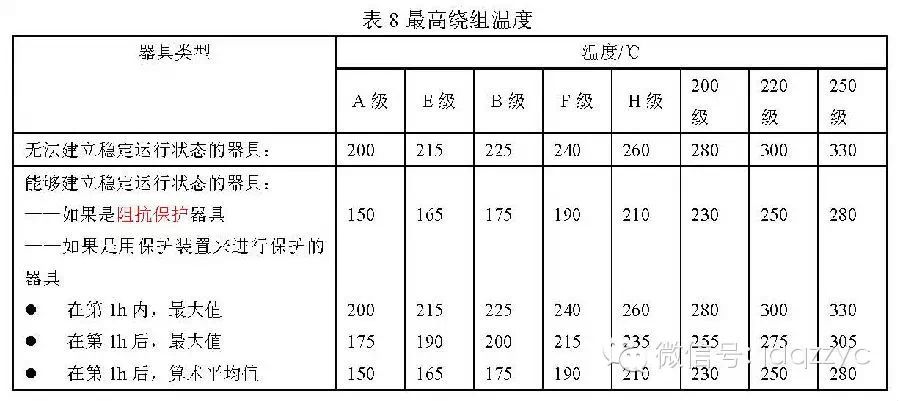

19.7（非正常工作）

https://mmbiz.qlogo.cn/mmbiz/FC9wUjeqg0okLjjOWdAQqy0TtxibM9LzvAzKLdyI3aMiaVDYUJKDyHJ41MjH68NZloWceKGWKfbSeYvTFUt0HEPg/0

■我的意见

·阻抗保护

 --本标准对电动器具的非正常工作试验，大部分项目针对的就是电动机，即电动机在规定的非正常工作条件下是否会出现本标准意义上的危险。

 --在此情况下，电机出现的危险主要是过热及其后果。

 --对此，器具采取的措施就是要防止过热的发生或在过热发生时保证不出现危及安全的后果。

-对于前者，常用的方法是在电机电路中采取限流措施，使电机电流在任何情况下都不可能超过某一值，也就不会使过热发生。利用电机绕组本身的阻抗，配合相应的电机散热结构设计，就能有效防止过热的发生。此方法可能导致电机成本较高，应用条件也会受到一定限制。这种利用绕组本身的阻抗起到保护作用的方式，就是阻抗保护，是一种过热保护措施。采取这种措施满足非正常工作要求的电机，就是“阻抗保护型电机”。

-对于后者，常用的方法就是在绕组中安装热保护器，要求在过热发生时，及时切断电机的电源。此措施因其成本低，最常用。

·保护阻抗

--3.3.6所指的保护阻抗，应理解为是一类保护型器件，它的保护原理就是利用阻抗限流，存在于Ⅱ类结构的易触及导电部件之间。

--在正常工作情况下，这个保护阻抗在器具中应有某种功能性作用（如高阻联通），而在非正常工作条件出现时，它会限制电流作用，使其不超过允许的量值。

--保护阻抗可能多出现在以电子电路为主的器具中，在白电产品中，我还没找到合适的实物案例，如果哪位有这样的案例可发过来，我们共同研究讨论，并与大家分享。

■免责声明

·以上纯属个人观点，欢迎讨论，仅供参考◆
