Revit中柱子怎么附着到屋顶

在建模过程中呢，COCO画完图发现 咦，柱子怎么不能自动连接屋顶呢？

经过反复实验总结了一下要领，供大家参考。

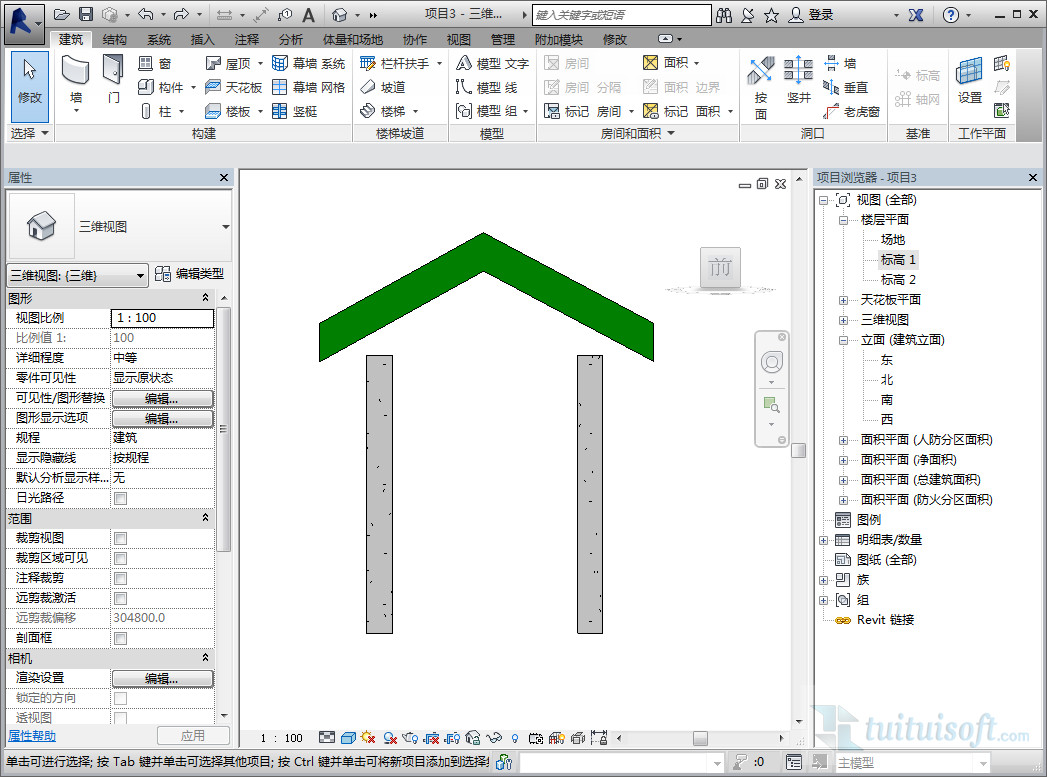

这是我刚开始画的的模型

http://www.tuituisoft.com/uploadfiles/attached/image/20170330/20170330155612_27080.jpg

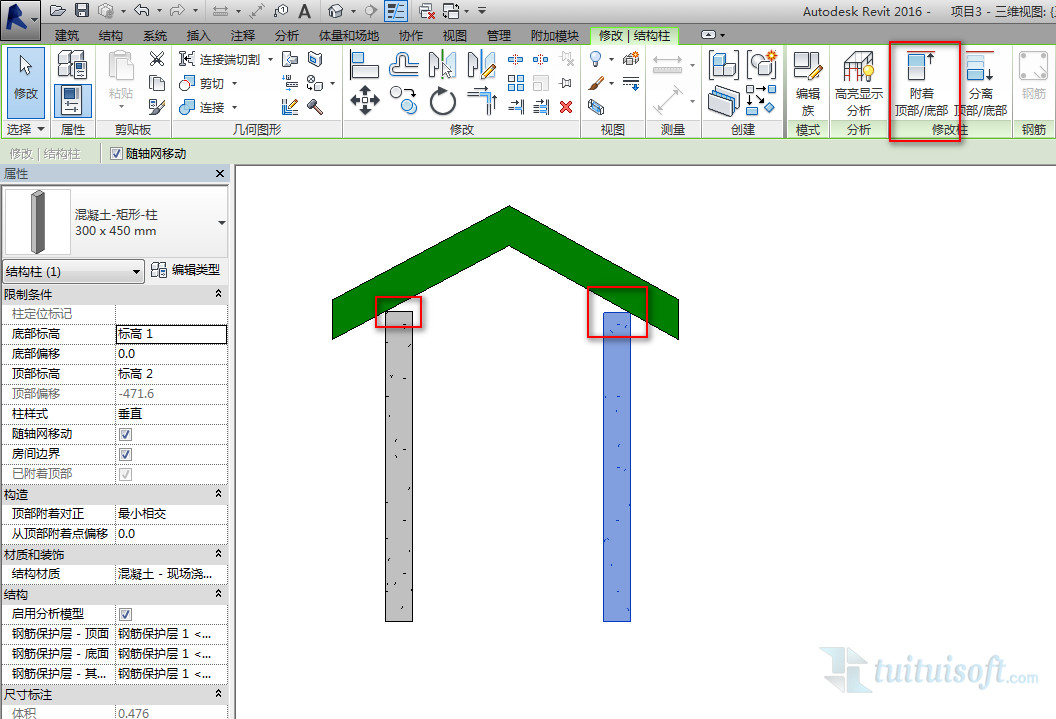

本着画墙的经验我就想直接用“附着到顶部呗”  结果

http://www.tuituisoft.com/uploadfiles/attached/image/20170330/20170330155957_80169.jpg

谁能告诉我还有那一小段是什么鬼啊？？

然后我发现原来“附着顶部”有大“名堂”呀！

http://www.tuituisoft.com/uploadfiles/attached/image/20170330/20170330160747_57590.jpg

                                                           http://www.tuituisoft.com/uploadfiles/attached/image/20170330/20170330160818_31986.jpg

我尝试切换不同选项然后发现，原来要勾选最大相交啊！

http://www.tuituisoft.com/uploadfiles/attached/image/20170330/20170330161105_14641.jpg

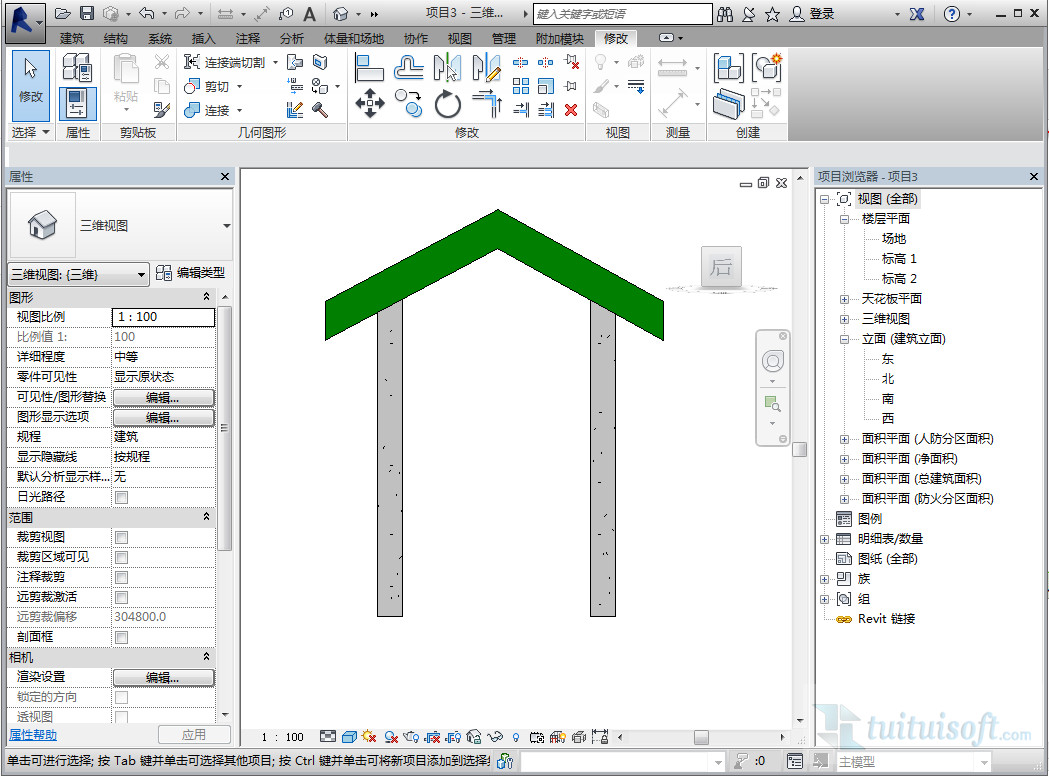

这是我勾选最大相交以后的结果啦，你学会了吗？欢迎大家评论提供更多的意见。
