QDockWidget嵌套布局详解-实现VisualStudio布局【转】

(2018-07-31 22:40:41)
标签：

qt

qdockwidget

嵌套

 分类： 程序设计

概述

许多工程软件，如Qt Creator，VS，matlab等，都是使用dock布局窗口，这样用户可以自定义界面，自由组合窗口。

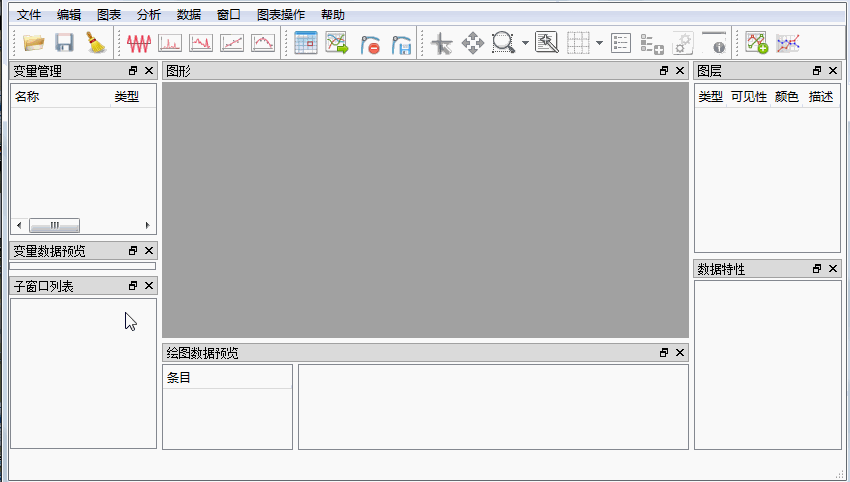

Qt的嵌套布局由QDockWidget完成，用Qt Creator拖界面得到的dock布置形式比较固定，不能得想要的任意组合形式，要得到如下图所示的效果，后续布局必须通过代码来完成。
https://img-blog.csdn.net/20160421154236182
ps:这是自己没事写的一个数据可视化软件
下面说说如何实现完全自由的界面布局效果：

QDockWidget在QMainWindow的布局函数

要在QMainWindow里对dock进行布局，需要用到如下几个函数：

  • 添加dock函数
    此函数用于给dock指定位置，同时也可以更改dock的位置，此函数命名为addDockWidget有点容易误导，因为不仅仅有add的功能，还有chang的功能

void QMainWindow::addDockWidget(Qt::DockWidgetArea area, QDockWidget * dockwidget)
void QMainWindow::addDockWidget(Qt::DockWidgetArea area, QDockWidget * dockwidget, Qt::Orientation orientation)
  • 1
  • 2
  • 分割dock窗口函数
    此函数的功能是把两个dock进行左右或上下并排布置，做成一个类似QSplit的功能

void QMainWindow::splitDockWidget(QDockWidget * first, QDockWidget * second, Qt::Orientation orientation)
  • 1
  • tab化窗口函数
    此函数的功能是把多个dock变成一个tab形式的窗体

void QMainWindow::tabifyDockWidget(QDockWidget * first, QDockWidget * second)
  • 1
  • 设置dock嵌套布局
    此函数是设置嵌套布局的关键

void QMainWindow::setDockNestingEnabled(bool enabled)
  • 1

以上几个函数就能完成比较复杂的嵌套布局了。

设置嵌套布局

下面通过例子来讲解如何设置复杂的嵌套布局

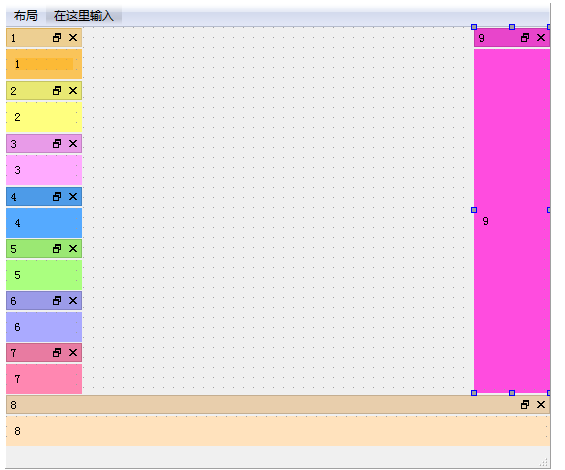

先用Qt Creator拖放9个dock进视图里，为了好区分，给每个dock设置一个背景颜色：
https://img-blog.csdn.net/20160422142241297
dock属性随便设置，保证都任意区域可以停靠即可
由于这里不需要MainWindow的中间窗口，整个视图都由dock组成，因此先把QMainWindow的中间窗口部件去除：
在MainWindow的构造函数加入如下语句，即可把MainWindow的中间窗口去除，这时整个MainWindow只有Dock组成


QWidget* p = takeCentralWidget();
    if(p)
        delete p;
  • 1
  • 2
  • 3

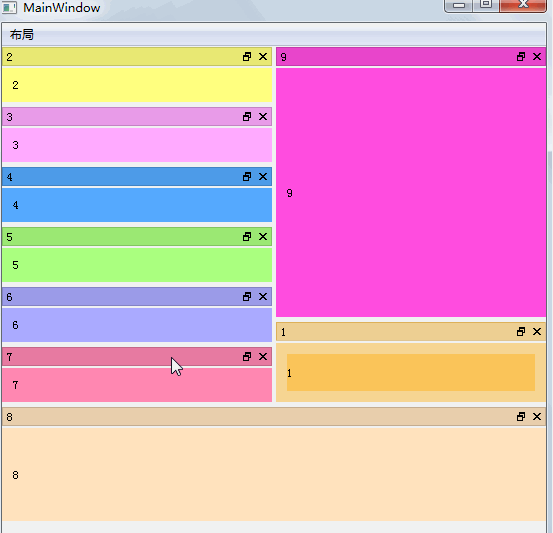

编译出来的效果如图所示：
https://img-blog.csdn.net/20160422142933719
拖动dock可以发现，只能在两边进行组合，我想把dock放置到中间是无法实现的，这是由于为了简化dock的吸附，QMainWindow默认是把dock嵌套关闭的，需要我们手动设置，在MainWindow的构造函数里添加：


setDockNestingEnabled(true);
  • 1

即可打开嵌套功能，这时编译出来的窗口能实现如下嵌套：
https://img-blog.csdn.net/20160422143405380
此时，整个窗口的布局将变得非常灵活且复杂，由于Qt Creator在ui编辑器中无法像编译出来的程序那样任意调整位置，因此需要手动对窗口进行设置。下面将介绍如何用代码设置复杂的dock
为了方便，添加两个函数和一个成员变量：
head：


public:
    //移除并隐藏所有dock
    void removeAllDock();
    //显示dock窗口
    void showDock(const QList<<span class="hljs-keyword" style="box-sizing: border-box; outline: 0px; color: rgb(0, 0, 136); word-break: break-all;">int>& index = QList<<span class="hljs-keyword" style="box-sizing: border-box; outline: 0px; color: rgb(0, 0, 136); word-break: break-all;">int>());
private:
    QList m_docks;///< 记录所有dockWidget的指针
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

CPP:


MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{
    ui->setupUi(this);
    //删除中央窗体
    QWidget* p = takeCentralWidget();
    if(p)
        delete p;
    //允许嵌套dock
    setDockNestingEnabled(true);
    //记录所有的dock指针
    m_docks.append(ui->dockWidget_1);
    m_docks.append(ui->dockWidget_2);
    m_docks.append(ui->dockWidget_3);
    m_docks.append(ui->dockWidget_4);
    m_docks.append(ui->dockWidget_5);
    m_docks.append(ui->dockWidget_6);
    m_docks.append(ui->dockWidget_7);
    m_docks.append(ui->dockWidget_8);
    m_docks.append(ui->dockWidget_9);
}

MainWindow::~MainWindow()
{
    delete ui;
}
///
/// \brief 移除并隐藏所有的dock
///
void MainWindow::removeAllDock()
{
    for(int i=0;i<<span class="hljs-number" style="box-sizing: border-box; outline: 0px; color: rgb(0, 102, 102); word-break: break-all;">9;++i)
    {
        removeDockWidget(m_docks[i]);
    }
}
///
/// \brief 显示指定序号的dock
/// \param index 指定序号，如果不指定，则会显示所有
///
void MainWindow::showDock(const QList<<span class="hljs-keyword" style="box-sizing: border-box; outline: 0px; color: rgb(0, 0, 136); word-break: break-all;">int> &index)
{
    if (index.isEmpty())
    {
        for(int i=0;i<<span class="hljs-number" style="box-sizing: border-box; outline: 0px; color: rgb(0, 102, 102); word-break: break-all;">9;++i)
        {
            m_docks[i]->show();
        }
    }
    else
    {
        foreach (int i, index) {
            m_docks[i]->show();
        }
    }
}
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58

void removeAllDock();函数可以把所有的dock隐藏void showDock(const QList& index = QList())则可以显示指定的dock。
下面先对需要用到的几个函数进行示范：

addDockWidget

addDockWidget函数用于给MainWindow添加dock窗体，指定添加的区域，如果想改变dock的位置，也可以使用此函数进行移动。


void QMainWindow::addDockWidget(Qt::DockWidgetArea area, QDockWidget * dockwidget)
void QMainWindow::addDockWidget(Qt::DockWidgetArea area, QDockWidget * dockwidget, Qt::Orientation orientation)
  • 1
  • 2

如：


addDockWidget(Qt::LeftDockWidgetArea,ui->dockWidget_1);
addDockWidget(Qt::RightDockWidgetArea,ui->dockWidget_2);
addDockWidget(Qt::TopDockWidgetArea,ui->dockWidget_3);
addDockWidget(Qt::BottomDockWidgetArea,ui->dockWidget_4);
  • 1
  • 2
  • 3
  • 4

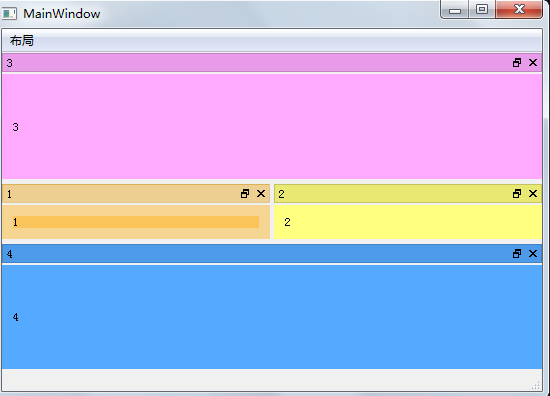

把4个dock按照上下左右布置，效果如下：
https://img-blog.csdn.net/20160422145410981

splitDockWidget

splitDockWidget


void QMainWindow::splitDockWidget(QDockWidget * first, QDockWidget * second, Qt::Orientation orientation)
  • 1

此函数可以把一个dock（QDockWidget * first）在其位置上进行嵌套，嵌套可以指定水平嵌套或者垂直嵌套，嵌套方向是从左到右，从上到下，也就是QDockWidget * first相对于QDockWidget * second永远在左边或者上边。
如：


removeAllDock();
addDockWidget(Qt::LeftDockWidgetArea,ui->dockWidget_1);
splitDockWidget(ui->dockWidget_1,ui->dockWidget_2,Qt::Horizontal);
splitDockWidget(ui->dockWidget_2,ui->dockWidget_3,Qt::Horizontal);
splitDockWidget(ui->dockWidget_3,ui->dockWidget_4,Qt::Horizontal);
splitDockWidget(ui->dockWidget_4,ui->dockWidget_5,Qt::Horizontal);
showDock(QList<</span>int>()<< 0<<1<<2<<3<<4);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

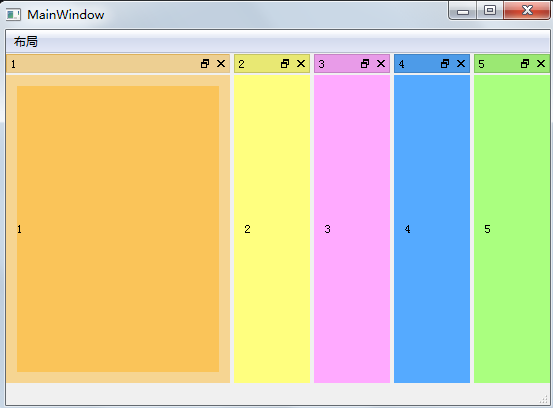

得到如下效果：
https://img-blog.csdn.net/20160422145938030
若是：


removeAllDock();
addDockWidget(Qt::LeftDockWidgetArea,ui->dockWidget_1);
splitDockWidget(ui->dockWidget_1,ui->dockWidget_2,Qt::Vertical);
splitDockWidget(ui->dockWidget_2,ui->dockWidget_3,Qt::Vertical);
splitDockWidget(ui->dockWidget_3,ui->dockWidget_4,Qt::Vertical);
splitDockWidget(ui->dockWidget_4,ui->dockWidget_5,Qt::Vertical);
showDock(QList<</span>int>()<< 0<<1<<2<<3<<4);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

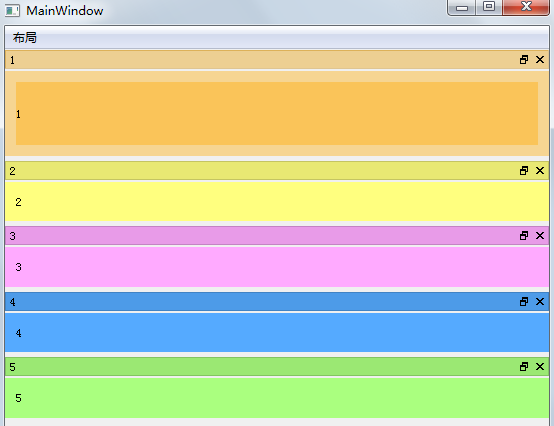

那么效果变为：
https://img-blog.csdn.net/20160422150059765
此函数是实现嵌套布局的关键，首先指定基准，然后开始进行分割，即可得到比较复杂的布局。
分割原则是：先水平，再竖直，从左到右，从上到下

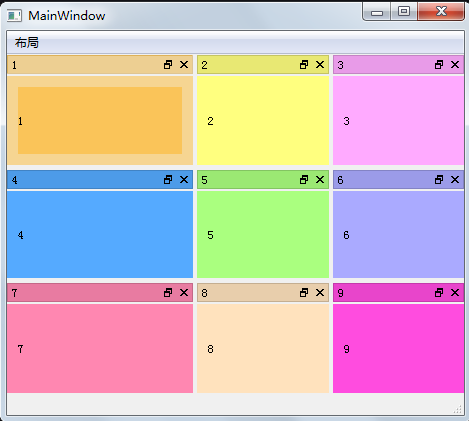

下面显示一个九宫格布局：
https://img-blog.csdn.net/20160422144344175
实现代码


removeAllDock();
//原则，先左右，再上下
addDockWidget(Qt::LeftDockWidgetArea,ui->dockWidget_1);
splitDockWidget(ui->dockWidget_1,ui->dockWidget_2,Qt::Horizontal);
splitDockWidget(ui->dockWidget_2,ui->dockWidget_3,Qt::Horizontal);
splitDockWidget(ui->dockWidget_1,ui->dockWidget_4,Qt::Vertical);
splitDockWidget(ui->dockWidget_2,ui->dockWidget_5,Qt::Vertical);
splitDockWidget(ui->dockWidget_3,ui->dockWidget_6,Qt::Vertical);
splitDockWidget(ui->dockWidget_4,ui->dockWidget_7,Qt::Vertical);
splitDockWidget(ui->dockWidget_5,ui->dockWidget_8,Qt::Vertical);
splitDockWidget(ui->dockWidget_6,ui->dockWidget_9,Qt::Vertical);
showDock();
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12

https://img-blog.csdn.net/20160422150752314

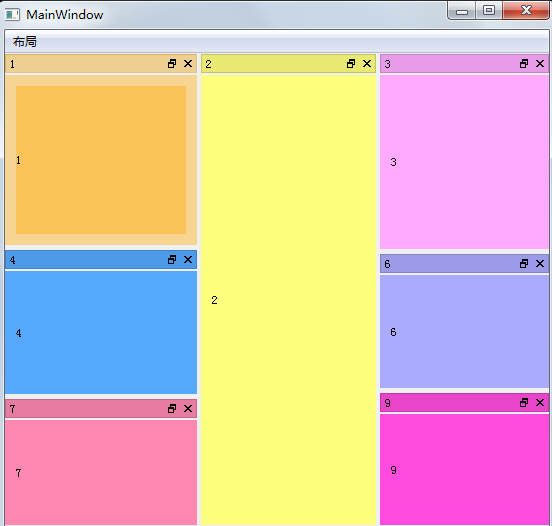

实现代码：


removeAllDock();
//原则，先左右，再上下
addDockWidget(Qt::LeftDockWidgetArea,ui->dockWidget_1);
splitDockWidget(ui->dockWidget_1,ui->dockWidget_2,Qt::Horizontal);
splitDockWidget(ui->dockWidget_2,ui->dockWidget_3,Qt::Horizontal);
splitDockWidget(ui->dockWidget_1,ui->dockWidget_4,Qt::Vertical);
splitDockWidget(ui->dockWidget_3,ui->dockWidget_6,Qt::Vertical);
splitDockWidget(ui->dockWidget_4,ui->dockWidget_7,Qt::Vertical);
splitDockWidget(ui->dockWidget_6,ui->dockWidget_9,Qt::Vertical);
showDock(QList<</span>int>()<< 0<<1<<2<<3<<5<<6<<8);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10

https://img-blog.csdn.net/20160422151309020

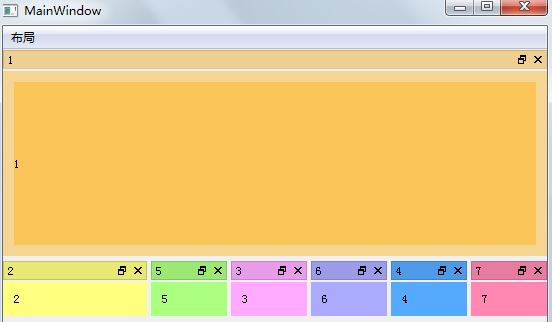

实现代码：


removeAllDock();
addDockWidget(Qt::TopDockWidgetArea,ui->dockWidget_1);
addDockWidget(Qt::LeftDockWidgetArea,ui->dockWidget_2);
splitDockWidget(ui->dockWidget_2,ui->dockWidget_3,Qt::Horizontal);
splitDockWidget(ui->dockWidget_3,ui->dockWidget_4,Qt::Horizontal);
splitDockWidget(ui->dockWidget_2,ui->dockWidget_5,Qt::Horizontal);
splitDockWidget(ui->dockWidget_3,ui->dockWidget_6,Qt::Horizontal);
splitDockWidget(ui->dockWidget_4,ui->dockWidget_7,Qt::Horizontal);
showDock(QList<</span>int>()<< 0<<1<<2<<3<<4<<5<<6);
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9

反正就是用splitDockWidget和addDockWidget你想怎么布置就怎么布置。

tabifyDockWidget

此函数就是实现tab合并功能

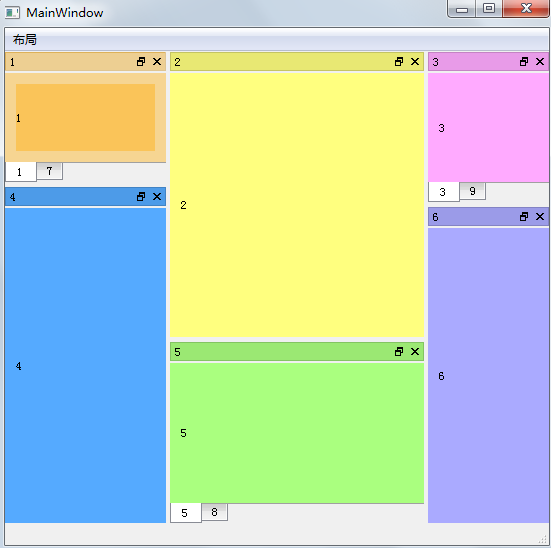

直接看看下面例子：
https://img-blog.csdn.net/20160422152433822
实现原理：


removeAllDock();
addDockWidget(Qt::LeftDockWidgetArea,ui->dockWidget_1);
splitDockWidget(ui->dockWidget_1,ui->dockWidget_2,Qt::Horizontal);
splitDockWidget(ui->dockWidget_2,ui->dockWidget_3,Qt::Horizontal);
splitDockWidget(ui->dockWidget_1,ui->dockWidget_4,Qt::Vertical);
splitDockWidget(ui->dockWidget_2,ui->dockWidget_5,Qt::Vertical);
splitDockWidget(ui->dockWidget_3,ui->dockWidget_6,Qt::Vertical);
tabifyDockWidget(ui->dockWidget_1,ui->dockWidget_7);
tabifyDockWidget(ui->dockWidget_5,ui->dockWidget_8);
tabifyDockWidget(ui->dockWidget_3,ui->dockWidget_9);
showDock();
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11

代码：
本例代码下载：本例代码免积分-

转自：https://blog.csdn.net/czyt1988/article/details/51209619
