汽车改装-LED灯 专家教程

转来的

汽车改装

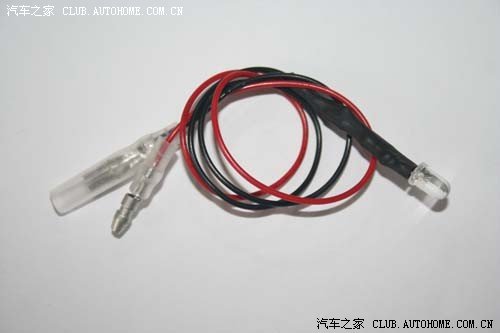

仅需要10元、但其乐趣无价。

大家应该对高亮度LED不算便宜的產品售价感到却步吧！因此本单元将示范最基本的LED灯泡製作过程，让大家只需花一点时间与不到10元的代价，就能自行组装一颗高亮度的LED灯泡。

难易度 LV.3 ★★★

準备材料：5mm LED灯泡（5元）、1/2w 180欧姆电阻（1元）、1n4004二极体（2元）、接头端子、正负电线、热缩管。
使用工具：銲枪、銲锡、专用拨线压接钳。

重点提示：购买LED灯泡时，若不知搭配的电阻与二极体规格的话，可以询问现场的工作人员，会比自行上网寻找资料来得快上许多，另外焊接负极线於灯泡上时，尽量焊在二极体旁，包覆起来后才可避免接触到正极线而短路。

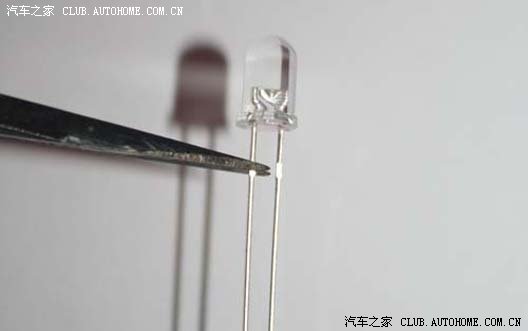

灯泡上有两隻脚，长的為正极、短的為负极，需将电阻与二极体安装於正极上，将正极端剪断。

http://img.autohome.com.cn/album/2010/6/7/500_a126df64-44fe-4fe9-89d5-c8d9912aa9db.jpg专家教程" TITLE="汽车改装-LED灯 专家教程" />

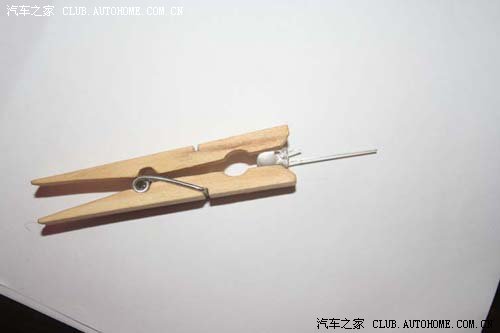

建议大家可以买个木夹子将LED灯泡夹注，这样灯泡才不会在焊接时跑来跑去。

http://img.autohome.com.cn/album/2010/6/7/500_e25f2e6b-94a8-45cf-b2bd-ed0928b5da3e.jpg专家教程" TITLE="汽车改装-LED灯 专家教程" />

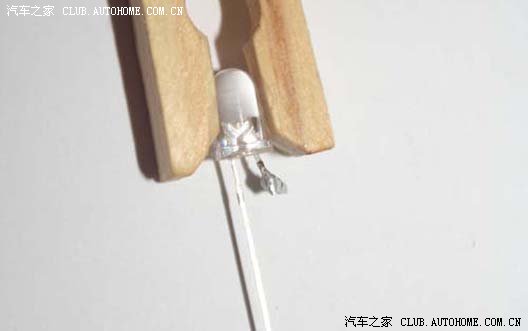

然后利用焊枪沾附些焊锡到正极端子上，如此左手才有办法拿电阻进行焊接。

http://img.autohome.com.cn/album/2010/6/7/500_0fe2cd55-30dc-449e-89e8-515e43791b3c.jpg专家教程" TITLE="汽车改装-LED灯 专家教程" />

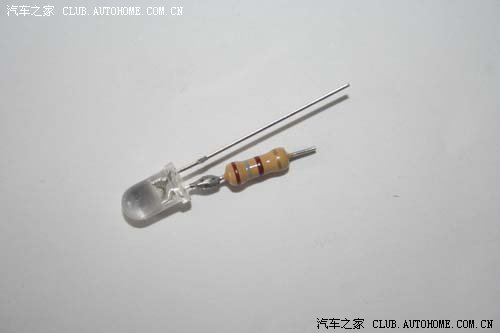

再将电阻焊接在其上，请将两条铁线相邻靠在一起后再焊接，如此才能牢固的连接在一起。

http://img.autohome.com.cn/album/2010/6/7/500_8b264d4f-f2be-4670-a32b-7df7eccd1ba6.jpg专家教程" TITLE="汽车改装-LED灯 专家教程" />

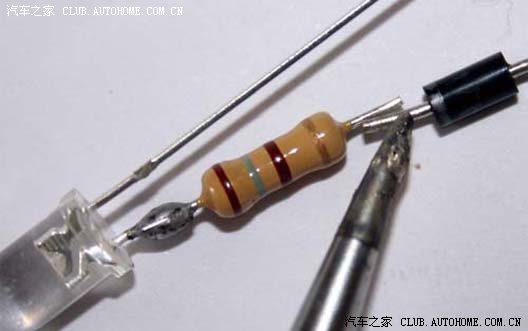

接着将二极体焊接在电阻下方，请注意二极体有方向性，需将白线端电线朝电阻方向焊接。

http://img.autohome.com.cn/album/2010/6/7/500_0a373344-7474-4025-b6cd-4871179cd1ac.jpg专家教程" TITLE="汽车改装-LED灯 专家教程" />

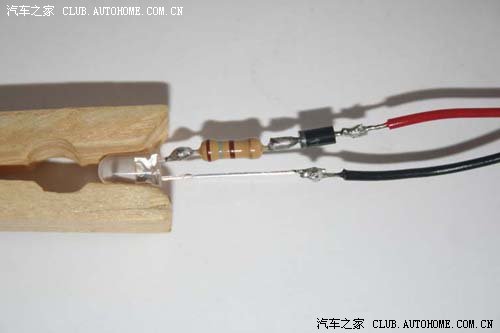

各自取长约20cm的红黑电线，焊接於灯泡的正负极端子上，注意负极连接处最好能在电阻旁。

http://img.autohome.com.cn/album/2010/6/7/500_8460fcd4-1796-4561-a788-0eb19296eecc.jpg专家教程" TITLE="汽车改装-LED灯 专家教程" />
剪一小段热缩管从下方套入电线内，一直推到灯泡下方后，

http://img.autohome.com.cn/album/2010/6/7/500_caf21ecf-558e-474b-9bcb-e5c326f7720a.jpg专家教程" TITLE="汽车改装-LED灯 专家教程" />

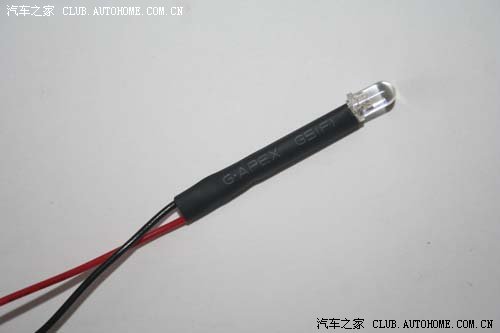

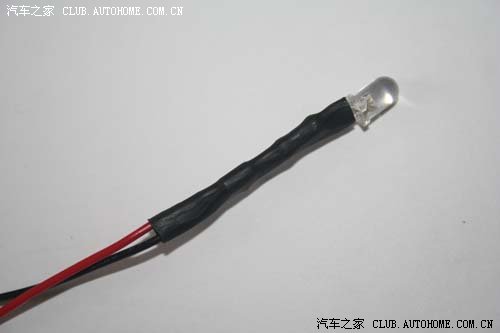

再用焊枪轻触热缩管表面使其紧缩，只要缩在一起即可，过热会烧焦。

http://img.autohome.com.cn/album/2010/6/7/500_6ad2507b-3bd0-48ef-9799-5ecb770e14aa.jpg专家教程" TITLE="汽车改装-LED灯 专家教程" />
最后再将接头端子套入正负极电线上，使用压接钳压紧即可完成所有工作。

http://img.autohome.com.cn/album/2010/6/7/500_c6b1ce7c-e7e8-40a8-8186-3923027a7c93.jpg专家教程" TITLE="汽车改装-LED灯 专家教程" />

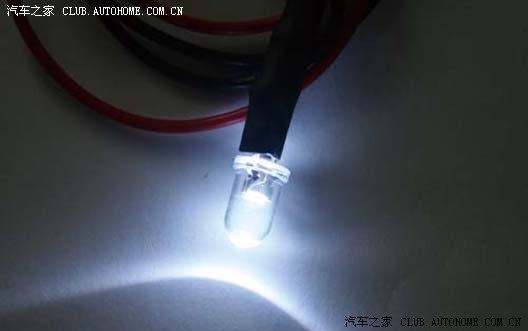

看到接电亮起的LED灯泡，心中就充满成就感，更重要的是整个花费超省，至於如何运用这些LED灯泡，就看大家的创意了。
http://img.autohome.com.cn/album/2010/6/7/500_8420fe40-4c97-4a05-b132-cfbe6844edcc.jpg专家教程" TITLE="汽车改装-LED灯 专家教程" />
