防止电池安装的时候接反，在电池供电的地方以前有两种做法：

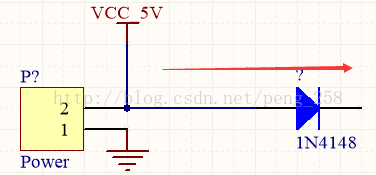

1）在电路中串一只整流二极管，利用单向导通的原理，实现反接断开。
2）第二种法门是在电源中串一桥式整流电路，所谓的智能自动极性纠错。也就是，不管用户电池如何接，电路一样能工作。这个电路我最先看到的应用是电话机中的“防极性反接”电路，电话的接线是有+/-极的，那么安装时识别两个极性是件出力不讨好的麻烦事，所以就出现了防反接电路，现在就被聪明的人举一反三地用在了电池极性防反接上，是件功能无量的事情！
但这两个电路都有一个共同的毛病，那就是：有电压损失.在大电流电有1伏左右的电压降。这个缺点在对电压损失十分在意的电路中是不能容忍的。后来，也就是现在，聪明的鬼佬
（外国人）发明了新的器件-功率场管——大功率的用电场作为控制量的三极管！这种管子现在用得很流行，我常用于对电源的开关控制的地方，很好用！这种管子的符号画法很是烦人，还不好记住哩！下面是些这类管子的基本常识，作为备忘：
1）这类管有两大类，即P沟与N沟：P沟与以前用的PNP三极管相对应，它是负电平触发有效！用一种演义的说法是：他的基极与发射极的电压是负电压，也就是基极电位比发射极低才是正常工作的天理！N沟道与我们以前用的NPN三极管相呼应，如跟8050相呼应，是正电平控制的，也就是说，基极对发射极是个正电位才是工作的条件！打死你也不能弄错！
2）符号：箭头朝内面画的是N沟道，箭头朝外的P沟道！
3）场管的导通电阻是很小很小的，与普通的三极管不在一个数量级上，它有一个指标叫通态电阻RDS，就是源极S与漏极D的导通电阻之谓，一般这个值的大小在0.0几欧与0.00几欧中选择！
4）如手头用的一些型号的管子的参数：N沟的SI2313/S2306/2N7002/IRF1010等，其中IRF1010的导通电阻只有0.004欧！
P沟的有：NTR4101P
/SI2301/CES2301/等等，其中CES2301的通阻为80-100毫欧！
5)在一些对电源进行开关控制的地方，我都用场管，因为他的压降只有0.0几不到0。1伏的压降
6）场管为什么可以祼接：“祼接”就是各个极不要电阻进行偏置，就直祼祼的接在电源中，它神奇的是居然还烧不死！为什么呢？因为场管不是电流控制开型的，它是用电场力控制电子的流向与数量的，与磁场控制相呼应和比拟！
7）我贴图出来吧；不明白的话请发联络！
http://img0.ph.126.net/NMAzUo7bURV1vMLUyrr86g==/723953640200038854.gif
http://img2.ph.126.net/HoCD2x5LoKW7YRSD-CE_JQ==/6599269889423551292.jpg
http://img1.ph.126.net/S1wIVGy3gCD-bsXIOhT4JA==/3013189625787807661.jpg
http://img0.ph.126.net/_5GDHI6MIcgl2Oy9Glnj2A==/1449877605136798416.png
最后这张是本人量产用过的原创电路，他的作用是当用USB供电时，电池要断开供电，同时也要求USB电源不能给电池反充电，因为是一般的干电池不能充电！
产品在进行设计时就会考虑“反接保护”这个问题，顾客只是简单的利用插头进行电源的连接，所以如果反接的话就会出现电路短路的情况，造成电路烧毁，带来不必要的损失。
1）采用反插错接头，这是种简单，低价而有效的方法。
2）利用二极管的单向导电性进行反接保护，当接反时二极管截止
由于二极管有压降，在它上面会产生压降，在它上面会产生额外的功耗，因此较原来的电路会稍微耗电一些。
3）当然通过整流桥也可以做到反接保护这一点，同样是利用二极管的单向导电性，并且无论电路正反均可正常工作，但更耗电。
4）使用PMOS管做反接保护，使用时让电源输入方向与寄生二极管方向一致，当人们误反接时，US=UG（即GS间压差为0，管子处于截止状态）
再如：
5）NMOS做反接保护，当误接反时，NMOS的栅极的电压为0，mos管处于截止状态，从而保护了电路
使用MOS管作为反接保护的优点：在正向导通时，适当加合适的电压，可以让MOS管饱和导通，且内阻较小，基本产生的功耗可忽略不计。NMOS管的导通电阻比PMOS的小，最好选NMOS。
|
