Python的图像处理

本文将介绍一个图像调整算法，它对大多数读者来说可能是直观的。与我们目前讨论过的其他图像调整算法（如RGB通道调整和直方图处理）不同，该方法将使用图像中可用的实际颜色。

我们开始吧！

一如既往，我们须导入所需的Python库。

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle
from skimage.io import imread, imshow
import skimage.io as skio
from skimage import img_as_ubyte, img_as_float

现在我们看看正在处理的图像。

overcast = imread("image_overcast.PNG")
plt.figure(num=None, figsize=(8, 6), dpi=80)
imshow(overcast);

图像明显有一个颜色阴影。现在让我们试着调整一下，使得图像不那么黑。

开始，我们必须首先选择想要的特定区域。为此，我们可以使用NumPy中提供的矩形函数。

fig, ax = plt.subplots(1,1, figsize=(8, 6), dpi = 80)
patch = Rectangle((70,175), 10, 10, edgecolor='r', facecolor='none')
ax.add_patch(patch)
ax.imshow(overcast);

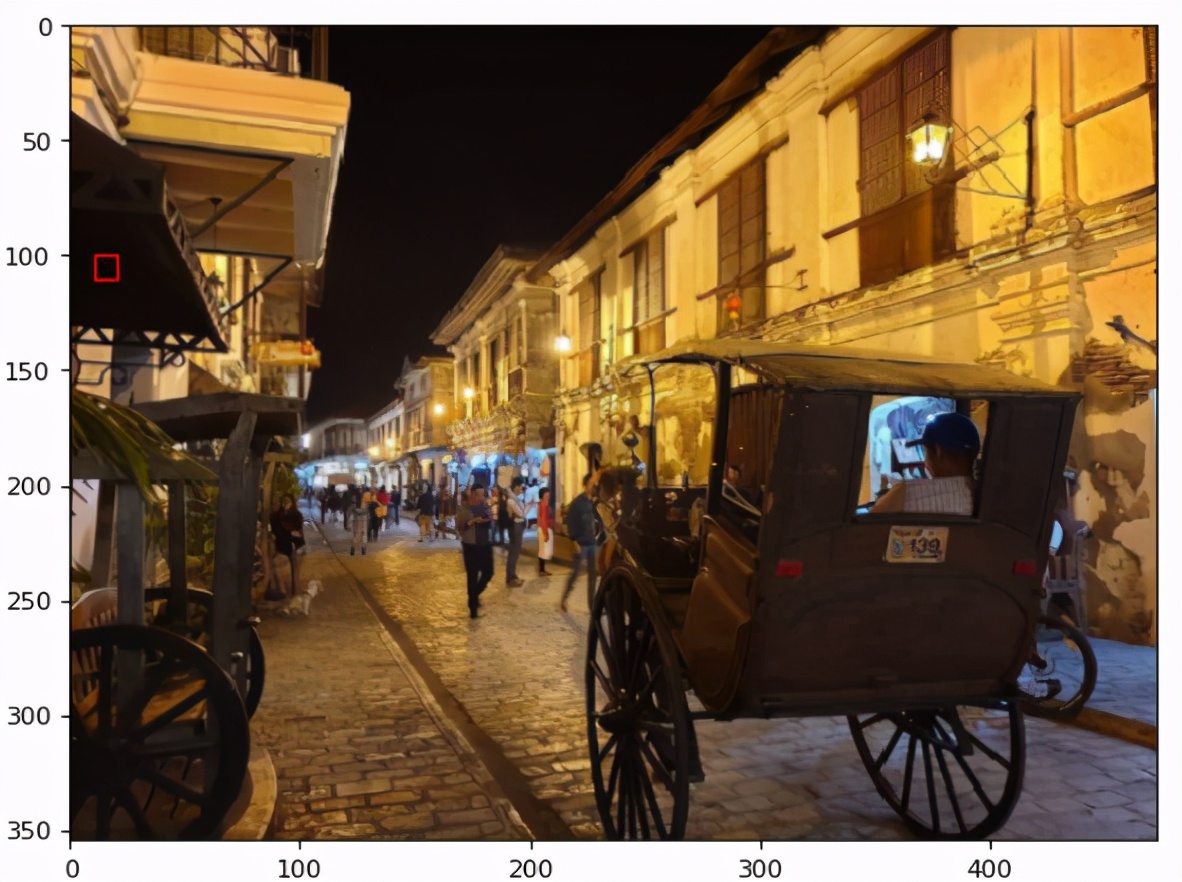

可以看到图像左上角的红色矩形，大多数人可能都怀疑这不是最好的区域，原因是区域的颜色跟其他部分的颜色明显不同。然而出于教学上的原因，我们将使用这个正方形区域并根据它调整图像。

我们先近距离观察这个区域。为此，我们必须使用NumPy中的get_bbox和get_points函数。

coord = Rectangle.get_bbox(patch).get_points()
print(coord)

现在可以使用这个坐标数组来切片。

fig, ax = plt.subplots(1,1, figsize=(8, 6), dpi = 80)
ax.imshow(overcast[int(coord[0][1]):int(coord[1][1]),
                   int(coord[0][0]):int(coord[1][0])]);

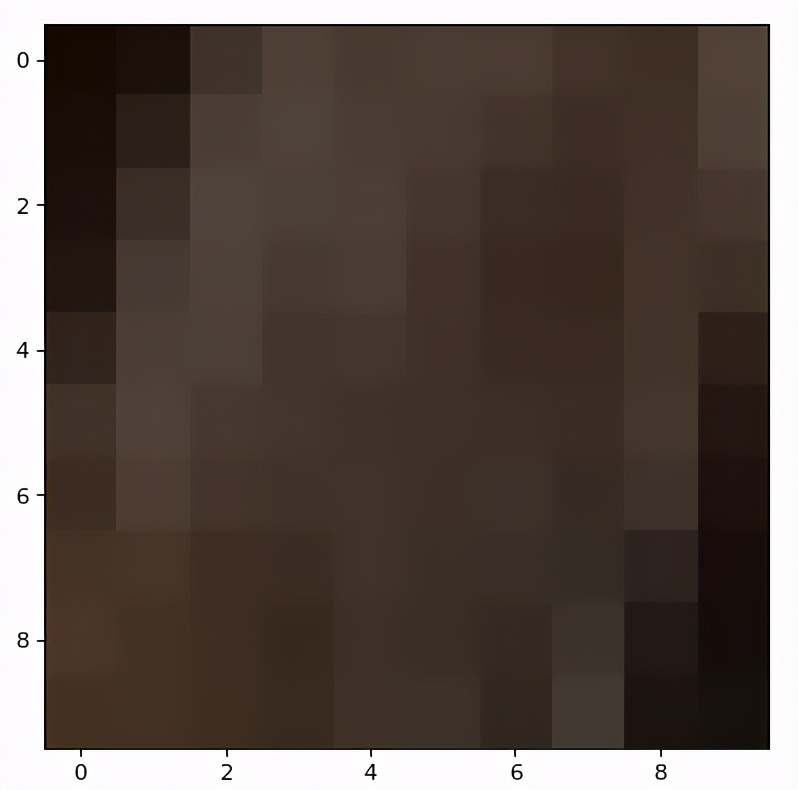

正如我们所看到的，区域远不是单调的颜色。在它里面有多种颜色的棕色和黑色（这证明了人类肉眼看不到很多细节）。

现在让我们根据区域调整图像。我们将使用区域的最大值和平均值。

image_patch = overcast[int(coord[0][1]):int(coord[1][1]),
                       int(coord[0][0]):int(coord[1][0])]

image_max = (overcast / image_patch.max(axis=(0, 1))).clip(0, 1)
image_mean = ((overcast * image_patch.mean())
               / overcast.mean(axis=(0, 1))).clip(0,255).astype(int)

fig, ax = plt.subplots(1,2, figsize=(15, 10), dpi = 80)
f_size = 19
ax[0].imshow(image_max)
ax[0].set_title('Max Adjusted', fontsize = f_size)
ax[0].set_axis_off()

ax[1].set_title('Mean Adjusted', fontsize = f_size)
ax[1].imshow(image_mean);
ax[1].set_axis_off()
fig.tight_layout()

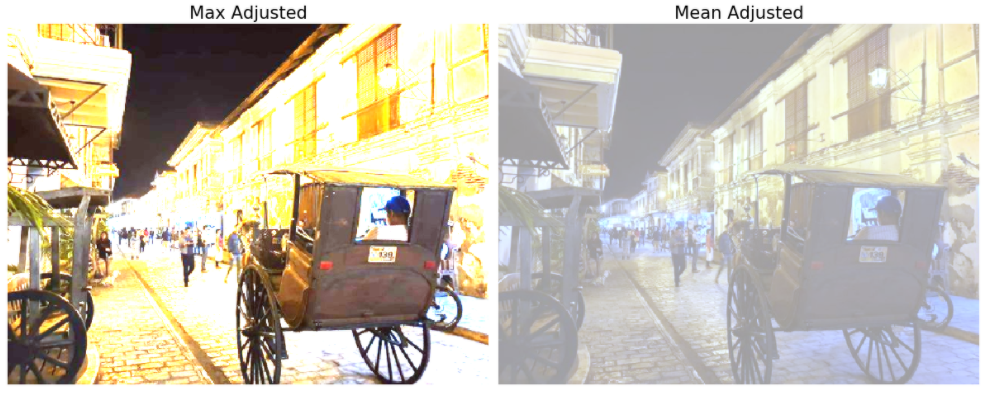

可以看到，这两种调整都相当糟糕。Max adjusted的图像（虽然明显曝光过度）确实突出了左侧植物的绿色以及右侧车厢驾驶员的蓝色帽子。Mean adjusted的图像（虽然非常褪色）在图像的整体清晰度方面做得更好。但我可以肯定地说，这些调整都不是特别好。为了弥补这一点，我们回到区域的选择。

fig, ax = plt.subplots(1,1, figsize=(8, 6), dpi = 80)
patch1 = Rectangle((100,300), 10, 10, edgecolor='r',
                    facecolor='none')
patch2 = Rectangle((200,250), 10, 10, edgecolor='r',
                    facecolor='none')
patch3 = Rectangle((200,190), 10, 10, edgecolor='r',
                    facecolor='none')

ax.add_patch(patch1)
ax.add_patch(patch2)
ax.add_patch(patch3)
ax.imshow(overcast);

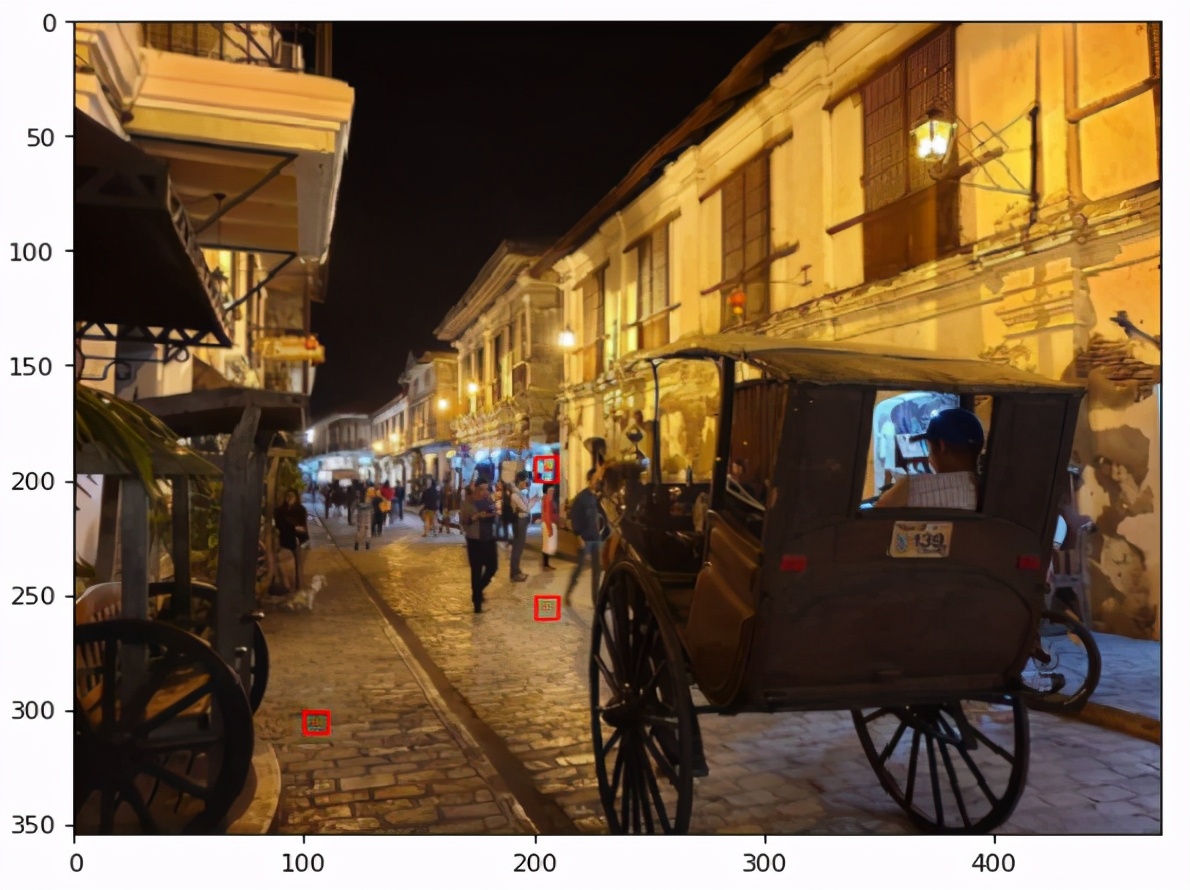

虽然不必这样做，但我们绘制出区域就可以知道它们是什么样子的。

coor1 = Rectangle.get_bbox(patch1).get_points()
coor2 = Rectangle.get_bbox(patch2).get_points()
coor3 = Rectangle.get_bbox(patch3).get_points()

image_patch1 = overcast[int(coor1[0][1]):int(coor1[1][1]),
                        int(coor1[0][0]):int(coor1[1][0])]

image_patch2 = overcast[int(coor2[0][1]):int(coor2[1][1]),
                        int(coor2[0][0]):int(coor2[1][0])]

image_patch3 = overcast[int(coor3[0][1]):int(coor3[1][1]),
                        int(coor3[0][0]):int(coor3[1][0])]

fig, ax = plt.subplots(1,3, figsize=(15, 12), dpi = 80)
ax[0].imshow(image_patch1)
ax[1].imshow(image_patch2)
ax[2].imshow(image_patch3);

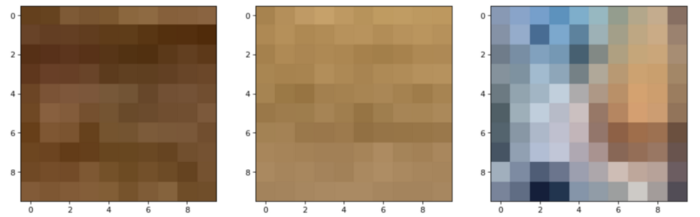

就像第一个区域，这些区域也显示了一系列的颜色。现在用每一个来调整图像。为了帮助实现这一点，我们首先使用Python的列表生成式来创建调整后图像的列表。

patch_list = [image_patch1, image_patch2, image_patch3]
image_max_list = [(overcast / patch.max(axis=(0, 1))).clip(0, 1) for
                   patch in patch_list]
image_mean_list = [((overcast * patch.mean()) / overcast.mean(axis=(0, 1))).clip(0, 255).astype(int) for
                   patch in patch_list]

现在可以简单地显示这些图像。

开始吧。

def patch_plotter(max_patch, mean_patch):
    fig, ax = plt.subplots(1,2, figsize=(15, 10), dpi = 80)
    f_size = 19
    ax[0].imshow(max_patch)
    ax[0].set_title('Max Adjusted Patch', fontsize = f_size)
    ax[0].set_axis_off()

    ax[1].set_title('Mean Adjusted Patch', fontsize = f_size)
    ax[1].imshow(mean_patch);
    ax[1].set_axis_off()
    fig.tight_layout()

for i in range(3):
    patch_plotter(image_max_list[i], image_mean_list[i])

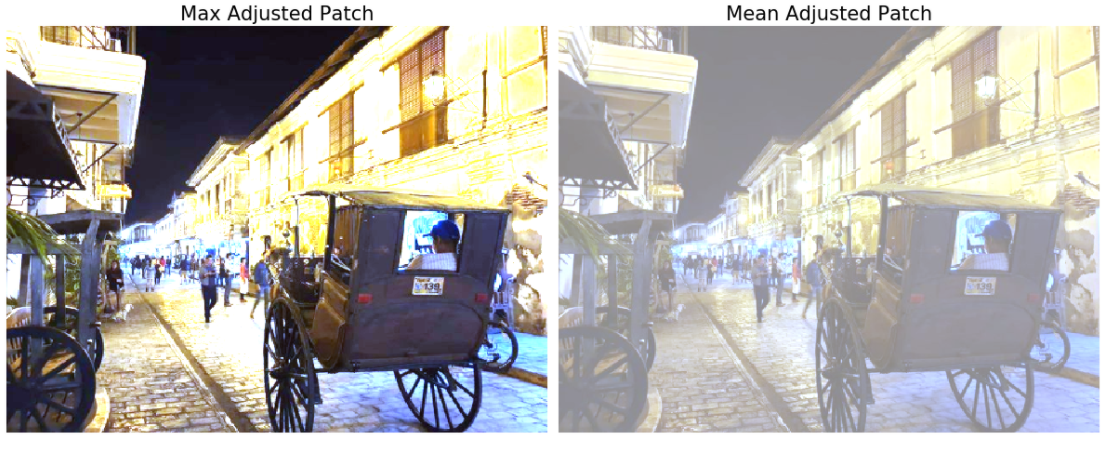

第一个区域：

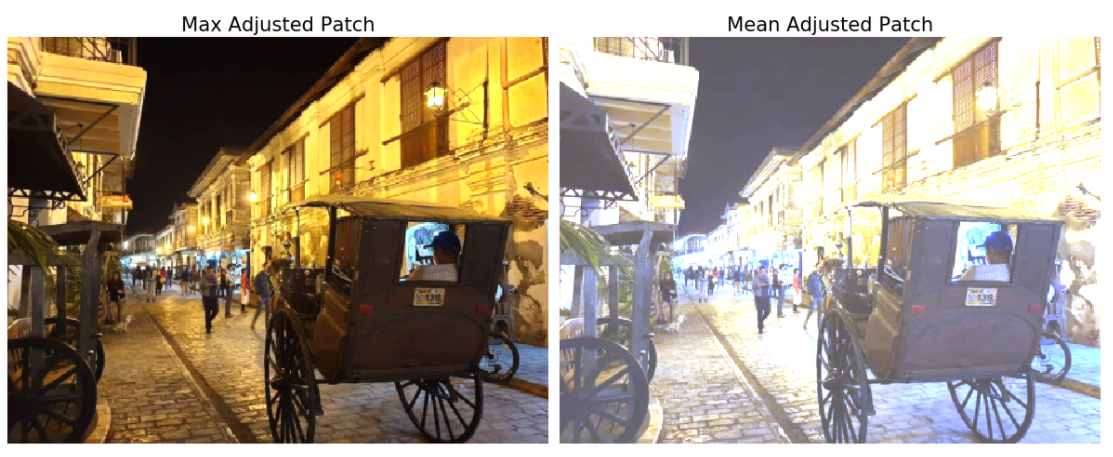

第二个区域：

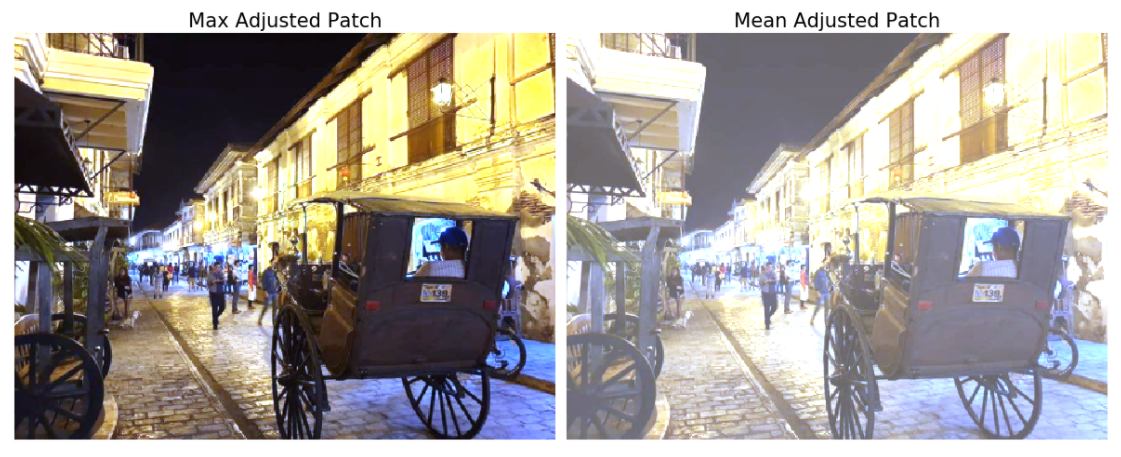

第三个区域：

从结果中可以看出，Max adjusted的图比Mean adjusted的斑块表现得更好。此外，似乎第二个最好。这似乎表明，最好的区域是米色。作为最后的练习，我们选择符合特定描述的区域。此外，还应减小区域的大小，以减少区域中颜色变化的数量。

下面是一个可以调整图像的函数。我们只需要提供图像、区域的名称（用于标记）和区域坐标。

def ground_truth(image, patch_names, patch_coordinates):
    f_size = 25
    figure_size = (17,12)
    patch_dict = dict(zip(patch_names, patch_coordinates))
    coord = []

    fig1, ax_1 = plt.subplots(1, 3, figsize = figure_size)
    for n, ax in enumerate(ax_1.flatten()):
        # 创建矩形
        key = list(patch_dict.keys())[n]
        patch = Rectangle(patch_dict[key], 5, 5, edgecolor='r',
        facecolor='none')
        coord.append(Rectangle.get_bbox(patch).get_points())
        ax.add_patch(patch);

        # 显示和格式化化图像
        ax.imshow(image)
        ax.set_title(f'{key}', fontsize = f_size)
        ax.set_axis_off()
    fig1.tight_layout()

    fig2, ax_2 = plt.subplots(1, 3, figsize = figure_size)

    for n, ax in enumerate(ax_2.flatten()):
        # 显示和格式化化图像
        key = list(patch_dict.keys())[n]
        ax.imshow(image[int(coord[n][0][1]) : int(coord[n][1][1]),
                        int(coord[n][0][0]) : int(coord[n][1][0])]);
        ax.set_title(key, fontsize = f_size)
        ax.set_axis_off()

    fig2.tight_layout()

fig3, ax_3 = plt.subplots(1, 3, figsize = figure_size)
    for n, ax in enumerate(ax_3.flatten()):
        patch =image[int(coord[n][0][1]) : int(coord[n][1][1]),
                     int(coord[n][0][0]) : int(coord[n][1][0])]

        image_max = (image / patch.max(axis=(0, 1))).clip(0, 1)
        ax.imshow(image_max)
        ax.set_title(f'Max : {patch_names[n]}', fontsize = f_size)
        ax.set_axis_off()
fig3.tight_layout()

ground_truth(overcast,
             ['First', 'Second', ' Third'],
             [(105, 275), (50, 45), (330, 105)])

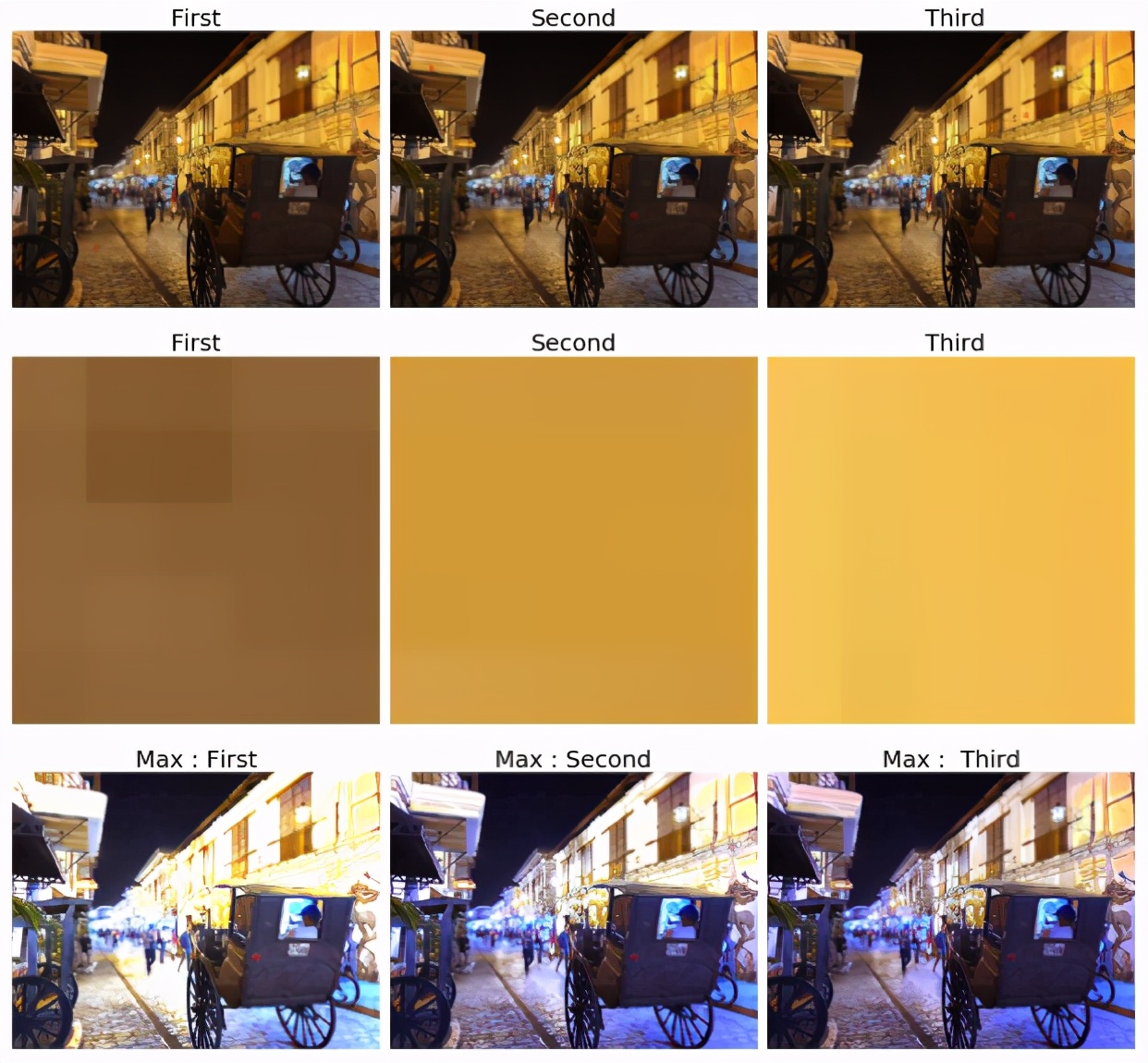

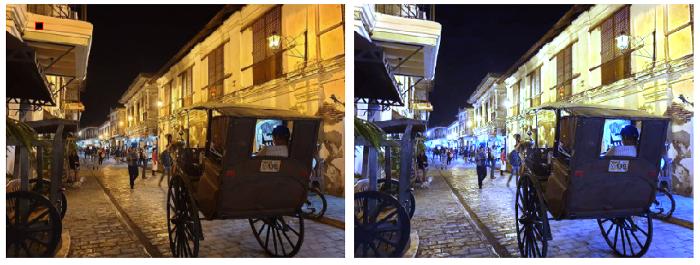

我们可以看到，在不同的区域中，第三个区域表现最好。虽然这张照片明显更蓝，但黄色的阴云已经完全消失了。此外，过曝保持在最低限度。

总结

我们看到，人们不需要非常精通机器对颜色的不同解读方式。我们可以使用简单而有效的算法来调整图像。这种特殊的方法可能更适合对颜色有直观理解的人。虽然要达到好的效果需要一段时间，但这种方法值得记住，因为它使用一种更直接的方法改变图像。
