在我们使用替换轴方法编四轴产品程序时，比如当一个圆柱上有多个等分槽需要加工，我们只需要做一条刀路，然后再通过路径转换获得其它槽的刀具路径。如果是做一条替换轴的刀具路径，用路径转换的旋转刀路获得的程序，后处理出来的NC程序，都会和原始程序一致，不同的是换了个坐标。

要想获得我们理想的程序，在以前发布的文章中分享过，将全部槽的图素展开，做成替换轴刀路，不需要用到路径转换。图素少还好办，如果是二十、三十甚至更多槽呢？我们再用鼠标点，就显得非常费力了。

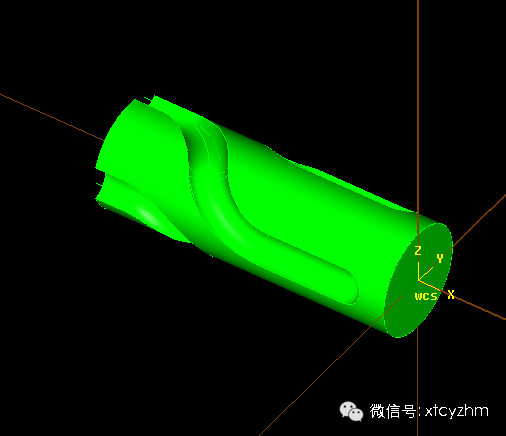

有没有更好的办法呢？当然是有的，这里黄工给大家分享怎么快速出这种刀路，而且出来的NC程序也是正确的。我以下图工件为例来讲解，这个产品要在圆柱上加工等分的三条槽。

https://mmbiz.qlogo.cn/mmbiz/J1H5ALdLHuYRwtGPlDH5z0Lb22QsR4uK3eBbaaGJW8TC2vsuUC7rZTvhfKBZ0IkTfI0LXo3NtHmIMxkibBW546g/0?wx_fmt=png

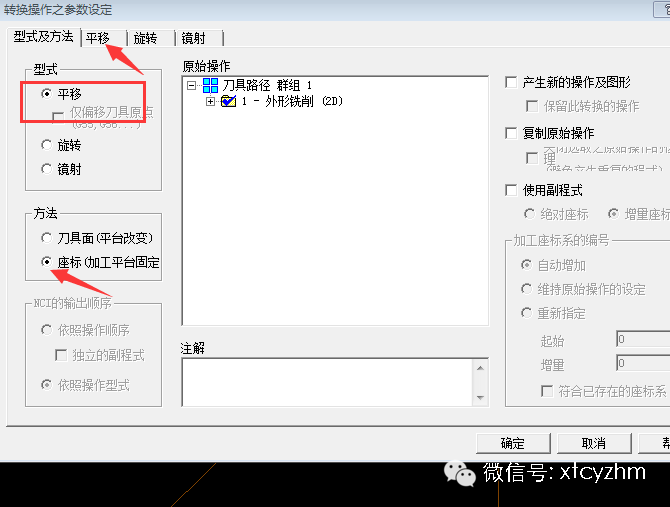

这里我们将两条线展开，选择其中的一条线作为替换轴刀路的图素。然后再使用路径转换中的平移，注意不是用的旋转刀路，而是刀路平移，刀路平移，刀路平移……重要的事情说三遍。看我是怎么做的，怎么设置的

https://mmbiz.qlogo.cn/mmbiz/J1H5ALdLHuYRwtGPlDH5z0Lb22QsR4uKceKZ8n2PNvEKT9Cftn4ibNGxpgHXc0t6SV2wqkXe5m5YmsBP4uic6Iyg/0?wx_fmt=png

这个界面设置好平移，选择目标刀路。然后再设置平移的参数。

https://mmbiz.qlogo.cn/mmbiz/J1H5ALdLHuYRwtGPlDH5z0Lb22QsR4uK0y5s12a9cUGXedt8xbEIWVI4NRdde9MS9KIooZNNR96YTfgohXPrsg/0?wx_fmt=png

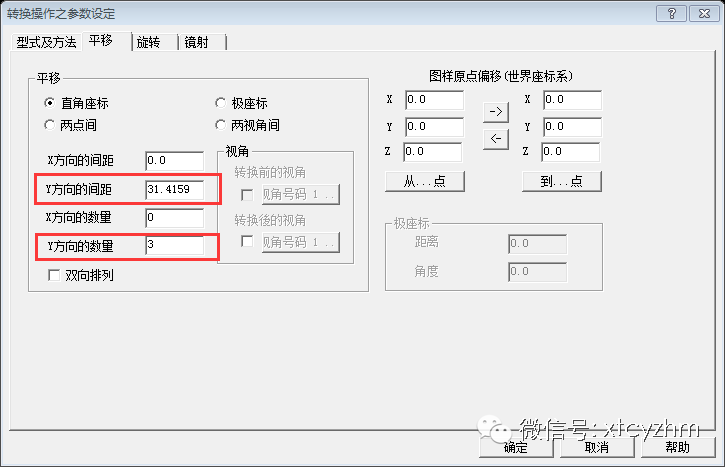

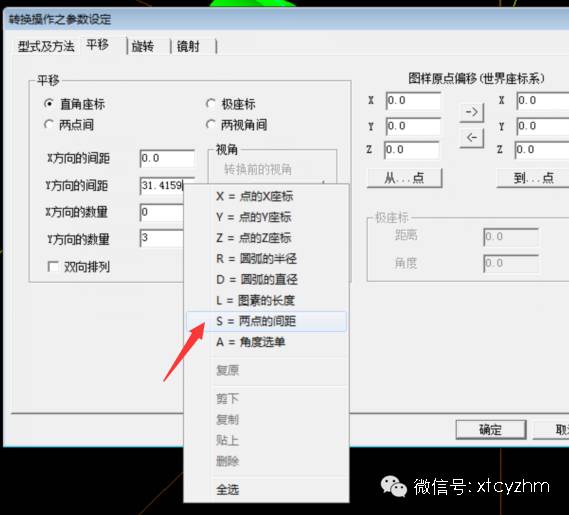

我们所使用的旋转轴为A轴，展开后的图形是往Y方向排列的。这里我们填上Y方向的数量以及间距，这是我为什么上面说的需要展开两条槽的图素了。输入间距还有一个简便的方法，鼠标右键Y方向的间距数值框，弹出下拉列，我们选择S两点间距离，再测量两点，距离会自动填入数值框。

https://mmbiz.qlogo.cn/mmbiz/J1H5ALdLHuYRwtGPlDH5z0Lb22QsR4uKOpoaNicpB2Qrs05iaYs60uCZyqnqzNiaxs9rY4L5hko05YvkuQP6alErA/0?wx_fmt=png

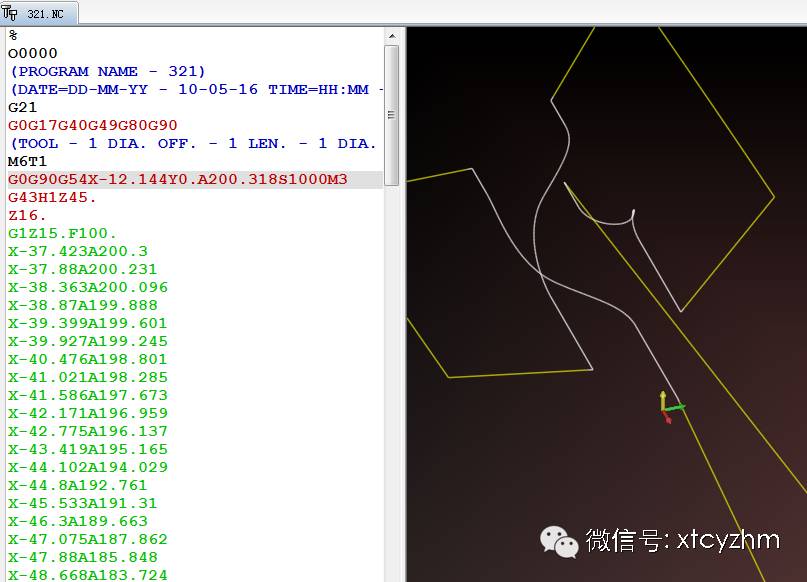

设置好了点确定。然后我们再来看看刀路以及出来的NC程序。

https://mmbiz.qlogo.cn/mmbiz/J1H5ALdLHuYRwtGPlDH5z0Lb22QsR4uKdJFFjVVy4Iac5zlSuwm9f1tzlSaxjjrFia8LvR5DFJ8xfOoWmwibOlSg/0?wx_fmt=png

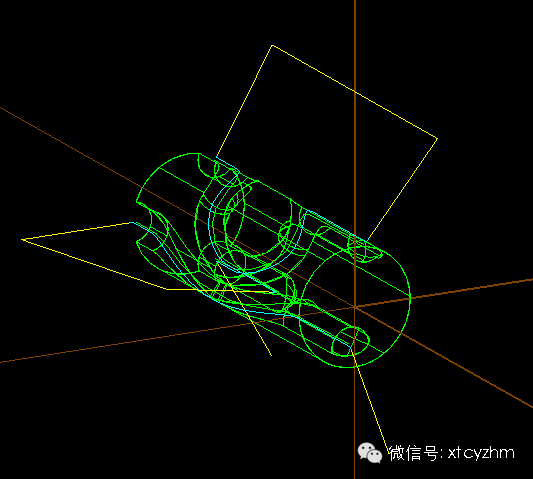

将出来的程序放到模拟软件，可看NC程序刀轨。

https://mmbiz.qlogo.cn/mmbiz/J1H5ALdLHuYRwtGPlDH5z0Lb22QsR4uKkYIahJFqIBPrq9DVZpYXV3WPvwPgk8C2VyA8B7ZcuDtQ0g5ALkfqyg/0?wx_fmt=png

这里出来的是三条路径。如果按照路径转换里面的旋转路径出来的NC程序，将只会显示一条NC程序的路径。大家可以自己试试效果，这里不做演示。

原创作品欢迎大家指正，不足之处还请大家多多包涵。我是黄工，零件产品编程专家，黄工数控编程创始人，如果你对本文有什么问题或质疑，请留言或加我微信&QQ（15628050）探讨。黄工这边承接MASTERCAM各类后处理定制，加工方案解决。
