也许还有很多人不知道STL文件的用法。首先它可以作为图形进行编辑操作（比如旋转移动等）；另外在我们编程时可以调用STL文档来计算，比如使用残料加工策略中可以选择前面操作产生的STL文件为毛坯，用来计算后续要加工的余料；还可以用作实体切削验时的毛坯文件和实体切削验证过后的文件进行对比，检查刀具路径否有欠切或过切。

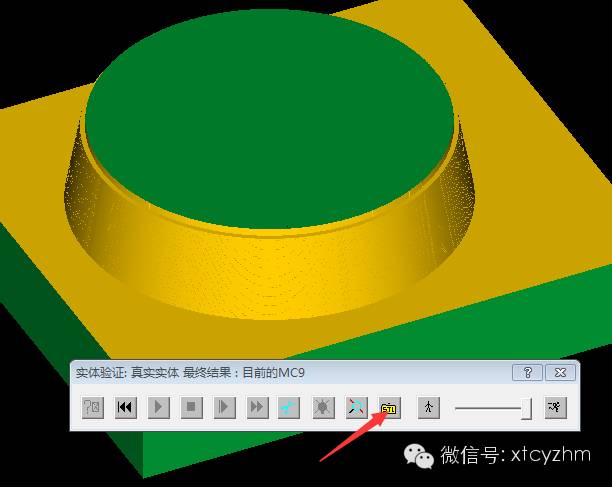

关于STL文件的导入和导出我在以前的文章里面有讲过，这里不再多讲。如何将实体切削模型保存为STL文件呢？在MC里面我们进行实体切削模拟验证完毕，在工具条可以选择另存模型为STL图档。如下图所示。

https://mmbiz.qlogo.cn/mmbiz/J1H5ALdLHuYWbBpqpAyFTibretruIfInba9ic9OKRmljgq6M9TPZzKBLKmPicnFYasDbl0A9uKe2jDtn7jeG0uCOA/0?wx_fmt=png

点击STL这个图标，会弹出保存文件对话框，我们设置好名称保存便是，记住所存放路径，以便调用。

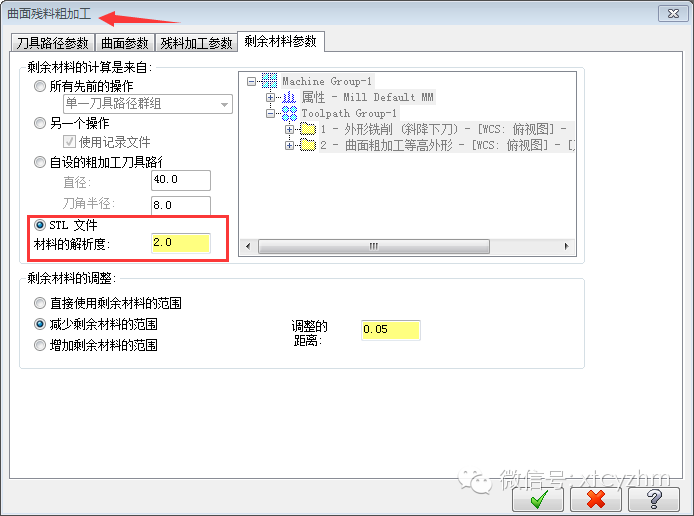

我们保存好了该怎么使用它呢？在使用残料粗加工时，可以选择STL文件作为剩余材料计算范围。

https://mmbiz.qlogo.cn/mmbiz/J1H5ALdLHuYWbBpqpAyFTibretruIfInbPkM0lzzDU1uicxdYVmtXVjPNTF4z3Kib8tsCq8tVh7VbE5icHmtLRraaA/0?wx_fmt=png

勾上STL文件这项，点右下角的勾会提示选择相关STL文档。另外在软件里面进行实体模拟切削验证时，可以作为实体切削素材，也可以用作对比素材。

https://mmbiz.qlogo.cn/mmbiz/J1H5ALdLHuYWbBpqpAyFTibretruIfInbIgib2kOyy6ypmqic8ibDjsNPClHXtCiatNS8Z6wPEBNWGichXogOjbjhXXA/0?wx_fmt=png

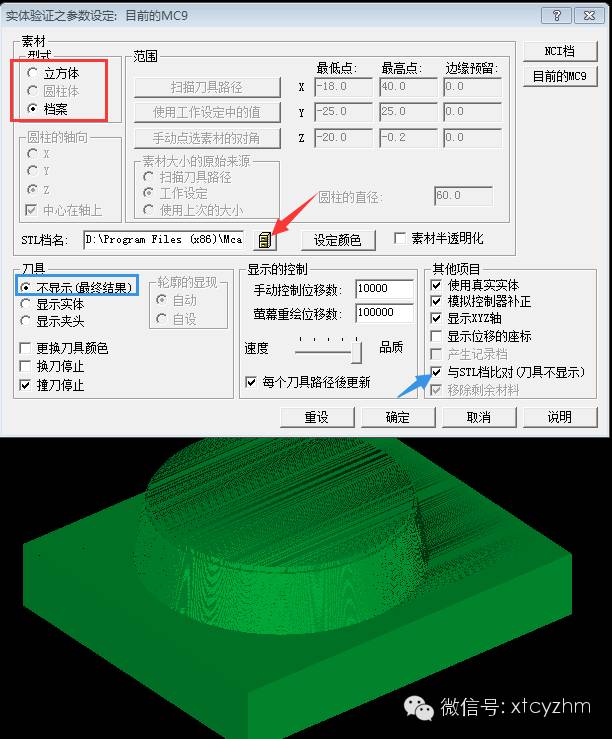

上图中红色标示的为选择STL文档作为素材，形式选择档案，点击红色箭头标示的图标选择目标STL毛坯文档。图示里面的绿色毛坯即为我导入的STL文档。如果加工的是其它面，我们需要把导出的实体切削模型导入软件进行旋转操作，再存为STL文档。

当刀具状态选择为不显示（最终结果），可以选择与STL档对比。模拟完毕，会提示选择STL文件与模型对比，看哪里有没有加工到的，或者欠切和过切。

​
