曾几何时，由于粗心我也犯过低级错误。加工一个铝料的圆弧曲面，开粗平刀铣，直接用软件里面的的平行精加工策略，在没有延长曲面的情况下一刀干，刚切削就听见“嘣”地一声响，刀断了，停机器查看什么原因，断的刀上面粘满铝屑没有排出去。原来是切削时，刀具中心在边上，也就是说刀具一半切削到工件，切削量太多，踩下去的进给率比较快，导致断刀。

使用mastercam做曲面加工刀路时，怎样延伸曲面边缘的刀路呢？有两种方法：第一、通过延伸作图曲面，这个谁都知道的方法；第二，从刀路里面延伸。

这里介绍怎样在曲面加工刀路中延伸刀路以及需要注意的问题。在mastercam曲面刀具路径中，除了等高外形，其它的曲面路径方式都可以延伸。这里我以流线加工刀路为便做示范。

http://mmbiz.qpic.cn/mmbiz/J1H5ALdLHube9l5iaUTqxGeUicDsl8jbrvNMxnoDbxRsAfbwFs6jialoJUKHRXcPGsib9ULCeJRZpyCIwKGZgrDR6Q/0?wx_fmt=png

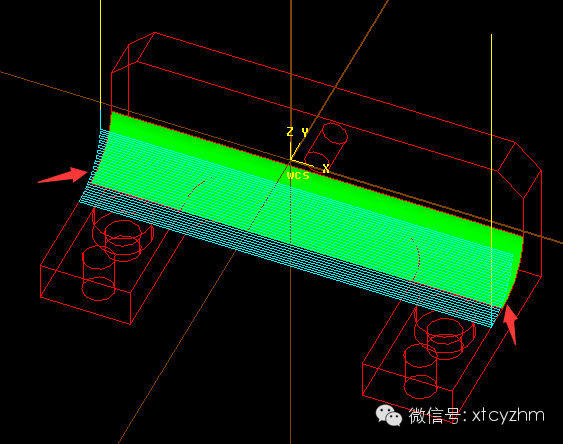

这个刀路是没有延伸的，加工时刀具中心会在面的边缘。如果是用来开粗，刀具的一半会踩在工件下刀，这样层铣，吃刀量不多，刀具底刃过中心，不会有多大的事；如果刀路换个角度，竖着走，严重点就出现我上面的情况——断刀。

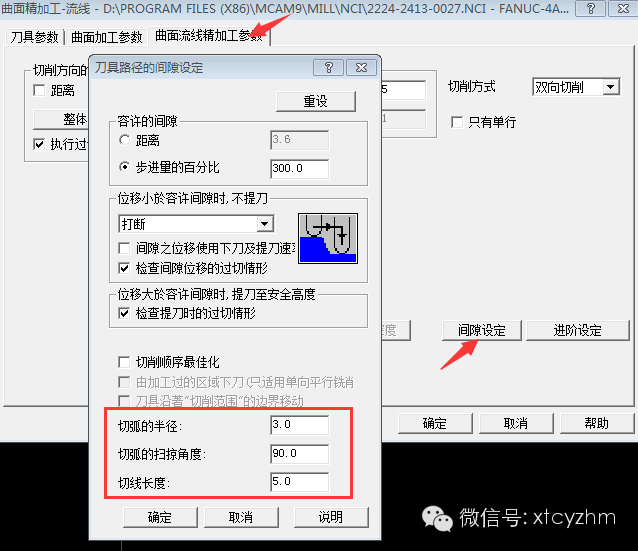

添加延伸刀路，我们在曲面加工参数里的间隙设定里面设置，如下图，红框里面的内容。

http://mmbiz.qpic.cn/mmbiz/J1H5ALdLHube9l5iaUTqxGeUicDsl8jbrvYzSbEAKLfrUUbsuJcysvljPMviaFHRSwF2Sc27pFH7GWHYDfGSr0P9w/0?wx_fmt=png

这里有三个参数可以设置，可以设置出来的刀路圆弧半径，切弧的扫掠角度是所走圆弧刀路的长度，切线长度是延伸刀路直线部分。

http://mmbiz.qpic.cn/mmbiz/J1H5ALdLHube9l5iaUTqxGeUicDsl8jbrvLicGAb7NFzria7iaFIK4go8ZgTYOHHa9vSelgMrKAePChfR3oFtJ40EfA/0?wx_fmt=png

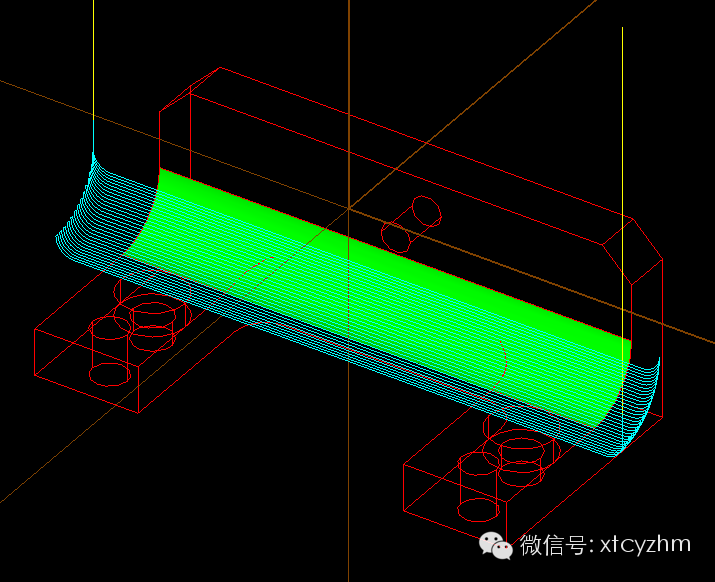

这里我以图示设置的参数为来出刀路（默认的都是0）作示范。可以看到比不设置延伸值的刀路不一样，在两端延长了并且带有圆弧。圆弧刀路在这里就没有必要了，这里设置参数示范给大家看，讲解这个参数。大家在工作过程中注意一下。

要注意的是，这里延伸刀路是顺着刀路来的，并不是延伸曲面边缘的刀路，在单曲面的情况下比较好用。如果要延长曲面边缘刀路，还是要通过延伸作图曲面来实现。

原创作品欢迎大家指正。我是黄工，零件产品编程专家，黄工数控编程创始人，如果你对本文有什么问题或质疑，请留言或加我微信&QQ（15628050）探讨。
