铸铁球阀尺寸型号

(2020-07-04 12:00:13)

标签：

产品说明

相关产品

订货流程

Q41F-16铸铁球阀,法兰铸铁球阀为灰铸铁材质软密封球阀，铸铁球阀应用于工作温度≤150的水、蒸汽等非腐蚀性介质的管路上，作启闭用；其最大的优点为启闭迅速。其实惠的价格是常温水介质管道应用较普遍的一款阀门产品。

如果要求管道压力在1.6Mpa以上，管道温度在150以上的，介质为水、汽、油品的工况下，请选择铸钢材质的球阀产品型号为Q41F-16C以上或Q41H系列

铸铁球阀,法兰铸铁球阀实物图

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验 Pressure Test

主要零件材料 Materials Of main Parts

阀体 Body	HT200	Q235
球体阀杆 Ball Stem	304	1Cr18Ni9Ti
阀座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
温度 Temperature	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS)
介质 Medium	水、蒸汽、油品Water steamOil goods

主要外型尺寸 Main outer Size

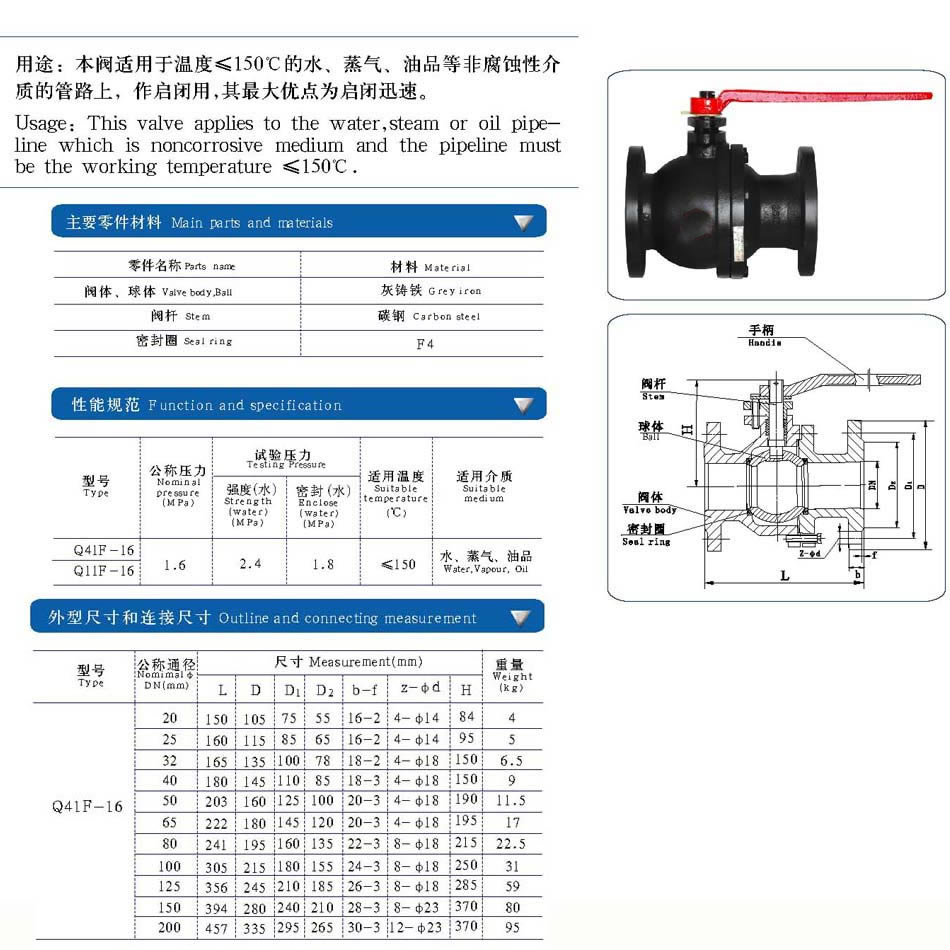

铸铁球阀,法兰铸铁球阀参数尺寸图:
