对夹式止回阀,对夹式蝶式止回阀系列：H76、H77、H71、H72、H74、H46，通经为：DN15~1200mm、1/2"~84"压力：1.0Mpa~42Mpa、150Lb~2500Lb、温度为-196~540，材质为铸铁、碳钢、不锈钢（304、316、316L）、双相钢、铬钼钢、黄铜等材质。广泛用于电力、水力、供热、化工、化肥、炼油、冶金、造纸、药类、酿酒、建筑等行业，深受广大客商的依奈好评。



对夹式止回阀,对夹式蝶式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。

对夹式止回阀,蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用

对夹式止回阀产品特点

1、体积小，重量轻，结构紧凑、维修方便

2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭

3、因速闭作用，可防止介质倒流

4、阀体结构长度尺寸小，刚性好

5、安全方便，可用于水平垂直两个方向安装

对夹式止回阀执行标准

1、法兰连接尺寸：GB/T1724.1-98

2、结构长度：GB/T12221-1989，ISO5752-82

对夹式止回阀,对夹式蝶式止回阀技术参数

型号	公称通径	试验压力		工作温度	适用温度
		壳体	密封
H71H-16Q	1.6	2.4	1.76	≤235	水、蒸气、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蚀性介质
H71W-40H	4.0	6.0	4.4	≤300
H71W-40P				≤200	水、蒸气

对夹式止回阀,对夹式蝶式止回阀主要零件

型号	阀门	阀瓣	弹簧
H71H-16Q  H71H-25Q	QT400-15	25	50CrVA
H71W-25H  H71W-40H	2Cr13	1Cr13	1Cr18Ni9
H71W-25P  H71W-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

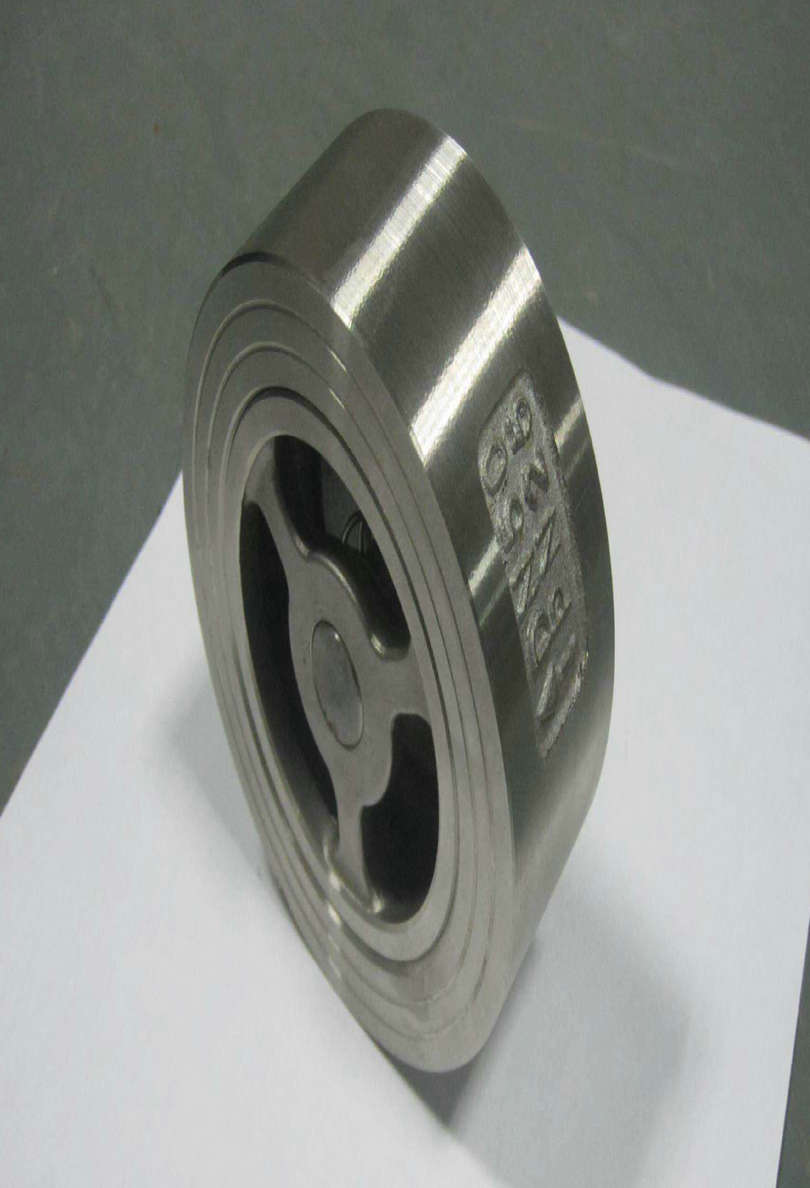

http://www.xgfmvalve.com/KstXl/attached/image/20190619/20190619173970727072.jpg

http://www.xgfmvalve.com/KstXl/attached/image/20190619/20190619173717811781.jpg
