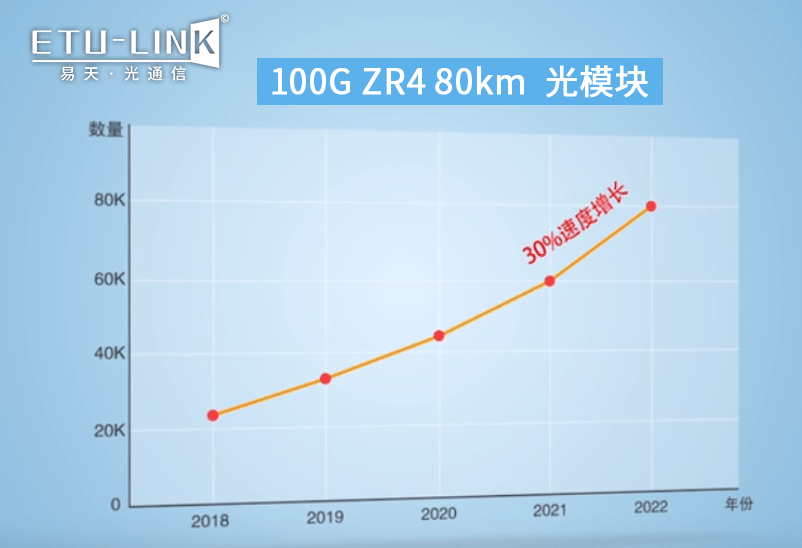

随着光网络的发展，特别是5G网络出现后，数据传输量大幅上升，100G光模块逐渐广泛应用于各种光网络当中，用于快速提升光网络传输容量和速率。接下来就一起来了解实现超长距离传输的100G光模块吧！

https://p1.itc.cn/images01/20230330/6a8067e9379c444488c60525e0343213.png

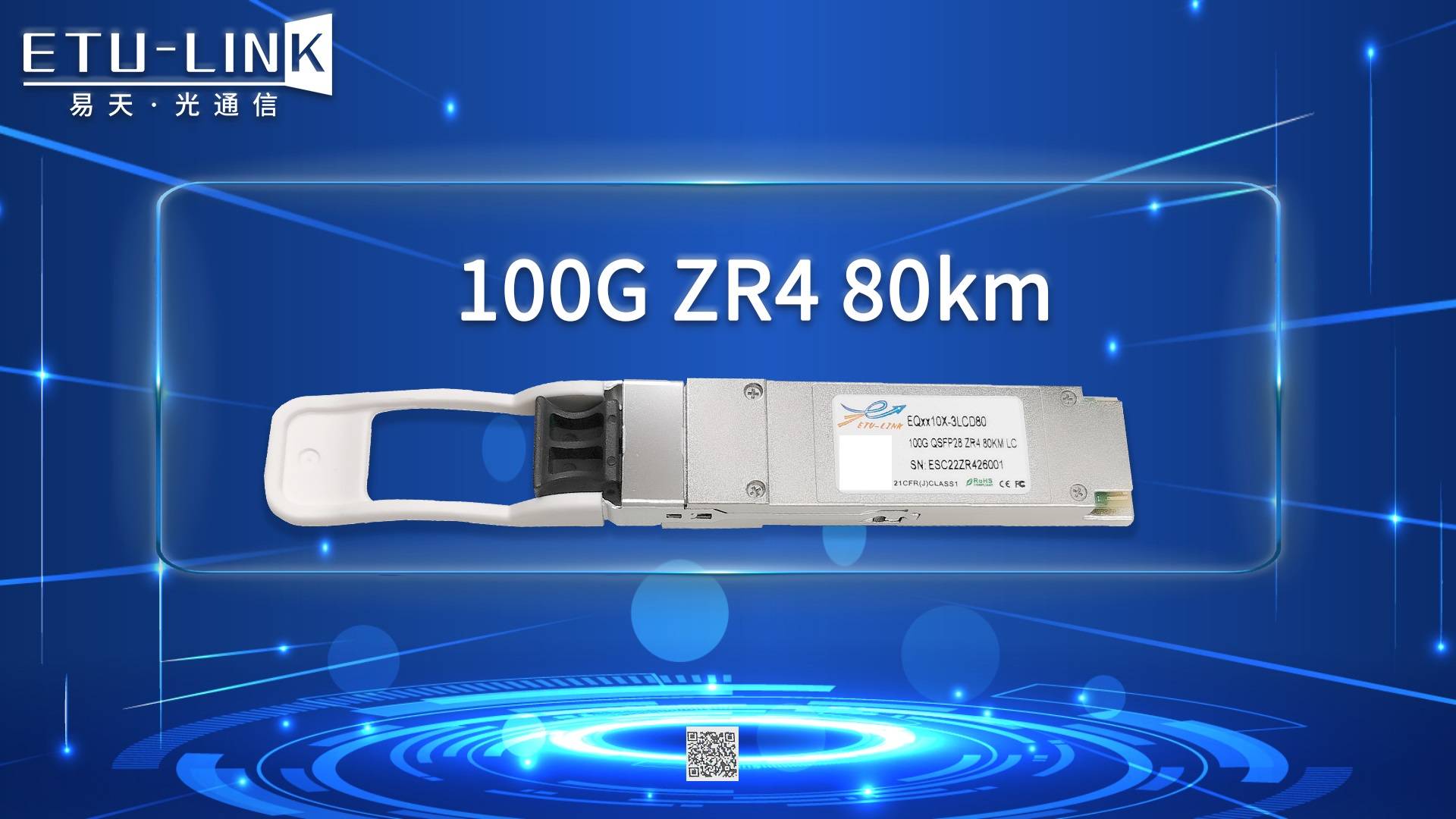

对于100G网络中超过10km的应用，主要有两种解决方案：100G ER4(40km)、100G ZR4(80km)，在大于40km的距离上使用QSFP28实现100G传输在传统上表示着要增加色散补偿/光放，使用基于相干光学的光传输系统，或者在中继器位置之间部署更多40km QSFP28 100G模块和设备。这些方法都会增加成本、复杂性和功耗。今天我们通过100G ZR4 80km 光模块为大家展开介绍。

https://p4.itc.cn/q_70/images01/20230330/b77e52044a744003b4fd5d0c94f9efcf.jpeg

一、产品概述

100G ZR4 80km 模块采用4路28G NRZ波分复用技术（LWDM4），为双工LC光接口，广泛应用于100G ZR4以太网链路，在系统开启FEC时，通过一对单模光纤传输距离最高可达80km。

二、工作原理

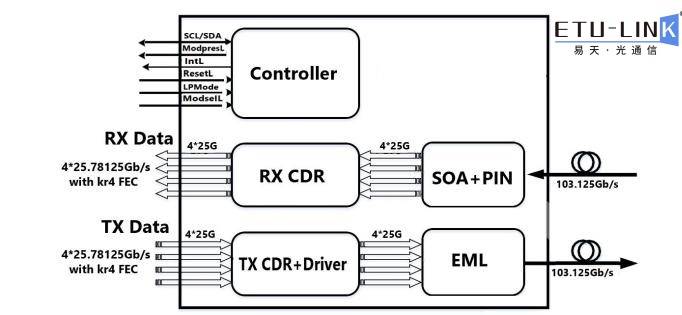

100G ZR4 80km光模块在发射端，四通道串行数据由CDR恢复并传递给4个激光驱动器。在接收端，通过SOA放大4个通道的光信号，然后通过集成的光解复用器对光信号进行解复用。每路光信号恢复都由PIN探测器进行，最后通过跨阻放大器和CDR传到符合CAUI-4的输出驱动器。

https://p8.itc.cn/images01/20230330/2e7c6ad073e44cfbafe76ca0d9466bdf.jpeg

三、产品详情

l 符合 100GBASE-ZR4

l 支持线速从 103.125 Gb/s 到 111.81 Gb/s OTU4

l LAN WDM EML激光器和带SOA的PIN接收器

l 中心波长为1310nm

l G.652 SMF 可达 80 公里

l QSFP28 MSA 兼容

l 双工LC光接口

l 符合 RoHS标准且无铅

l 3.3V工作电压

l 最大功耗 6.5W

四、适用场景

100G ZR4 80km通过双工LC连接器的单模光纤传输，适用于长距离、大容量光纤通信系统，光纤局部区域网和各种光纤传感器等大容量的光纤通信，适用光纤路由器、服务器、存储设备、等各种设备。

https://p8.itc.cn/images01/20230330/0854c63a9c6a4c1f8eedf7d1eaadde42.jpeg

以上就是本期文章的全部内容，如果您有更好的建议和需求请在文章下方留言，我们下期再见！
