高铝浇注料的施工操作具体如下：

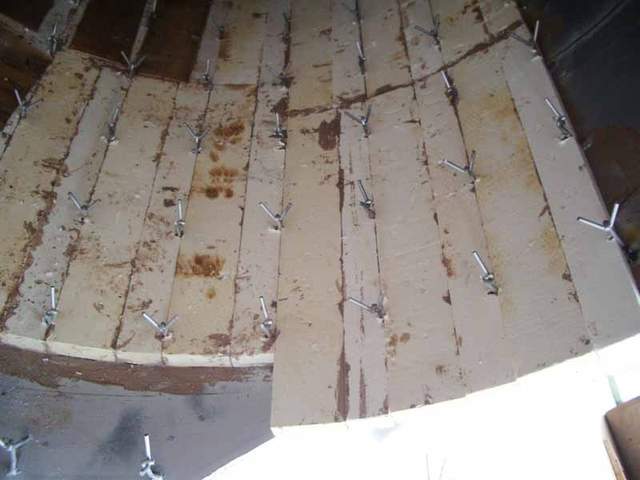

1、检查：高铝浇注料施工前必须检查锚固件是否焊牢，500以上部位要采用耐热抓钉。锚固件表面应涂以0.5-1mm厚的油漆或用塑料带包裹，以缓冲受热后的膨胀力，并将模具内杂物清除。浇筑时间控制：新拌合好的浇注料应迅速进行浇注，一般应在20分钟内浇注完毕。

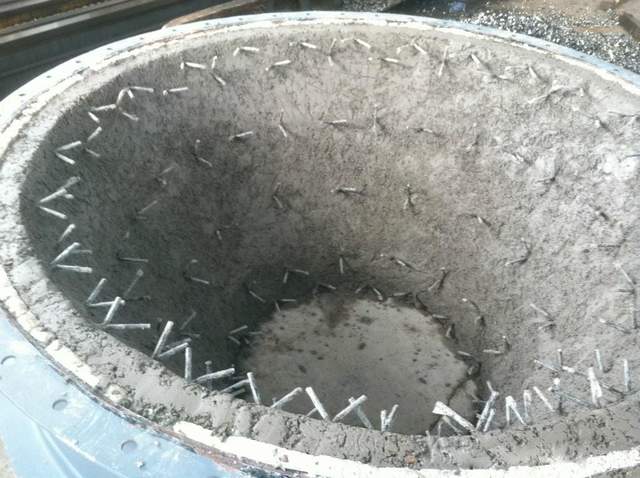

2、浇注：将拌合好的高铝浇注料倒入模具内，并及时插入振动棒振捣，振捣要均匀，待浇注料表面翻浆呈流动状态时再移动振动棒，移动速度为1-2米/分钟。拔出振动棒时速度要慢。浇筑后现场温度要求控制：浇注完毕后未凝结之前，现场温度必须保持在5以上(5-30),现场温度低于5，必须采取相应的升温保护措施，否则会造成缓凝，导致产品性能下降。

注意事项：

震动后的浇注料表面宜保持自然，不宜用工具抹光，更不允许在表面撒水泥细粉抹光。

振动棒要有备用，以免在振动棒出现故障时，备用棒能及时启用。

施工完毕后，施工体24小时内，特别是浇注料在硬化之前，严禁挪动、震动或捣打，否则，浇筑体会产生裂纹甚至完全破坏。

高铝浇注料应连续施工，因各种原因不能连续施工时，可留施工缝，并且留在膨胀缝处，否则施工缝做成麻面，即在高铝浇注料上划深10mm,宽20mm左右的十字沟，间距100mm左右。
