鹏业安装算量软件消防专业——消防水喷淋系统

喷淋系统出量流程：

一键识别→确定管径→喷淋系统设置→设备识别→生成工程量

喷淋系统设置→管道设置→喷头设置

喷淋一键识别

1.自动识别喷淋系统

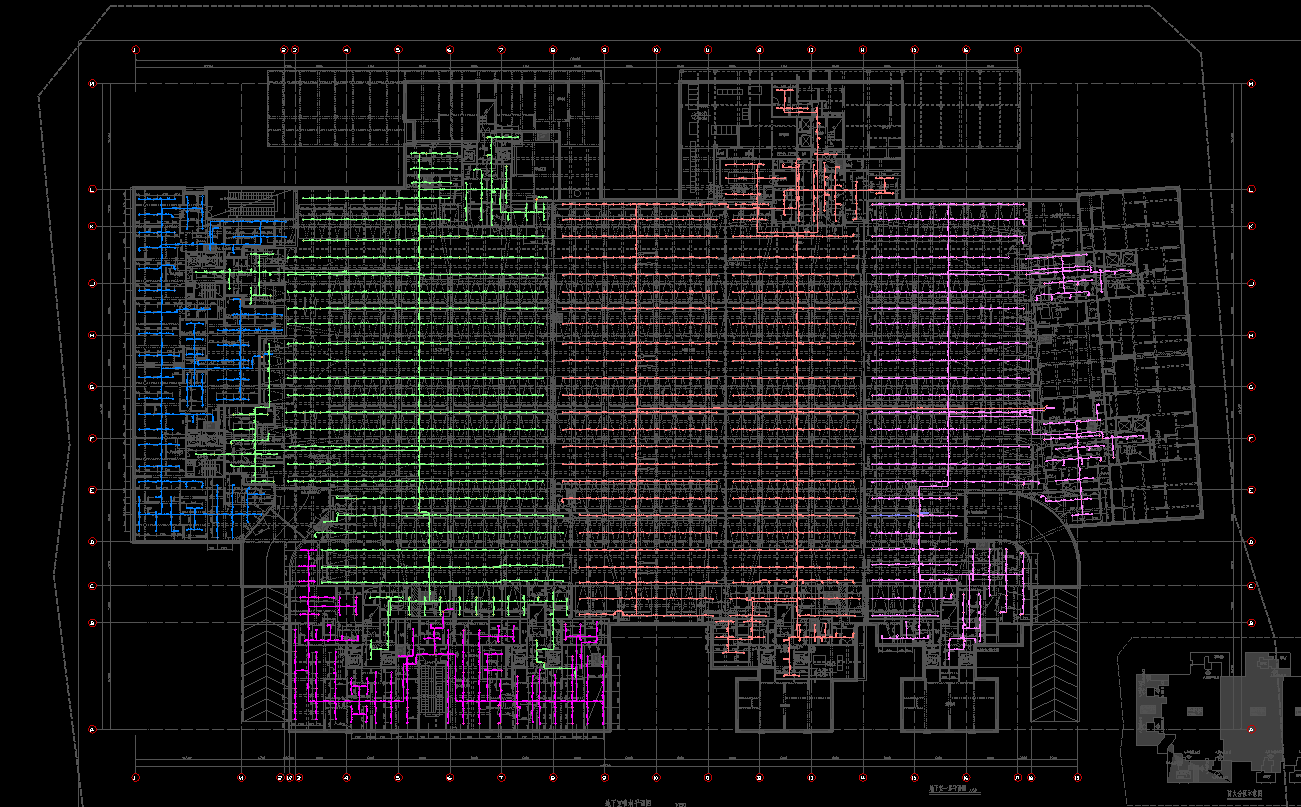

1.1、识别喷头和喷淋管道，并根据连接情况形成喷淋系统

http://p3.itc.cn/images01/20200630/9f3782762b1845f58e06f3670d26891d.png

管径确定

1.图纸标注管径

1.1、喷淋图纸标注管径直接读取标注管径信息

http://p0.itc.cn/images01/20200630/e325a48324764f8db4113cf4cc85f6c8.png

2.图纸未标注管径

管道管径按照危险等级或者管径对照表根据喷头流量大小确定管径大小

2.1、危险等级确定管径

http://p0.itc.cn/images01/20200630/574d6a1d5ddd4706bf6c883c472c6165.png

2.2、喷头与管径对照表确定管径

http://p3.itc.cn/images01/20200630/67c81165efe64855be4924725a636865.png

http://p2.itc.cn/images01/20200630/18d57e7acafd4a20aec2acd7fc396548.png

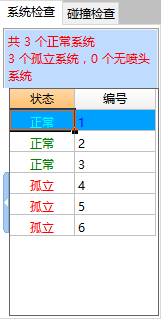

2.3、系统检查和调整

以水流指示器之后的管道和喷头为一个系统原则

2.4、系统入水口和末端的确定

入水口和末端是针对系统中管径的专业检查

http://p3.itc.cn/images01/20200630/749b5be8eeb84274884f4a904c63b081.png

http://p7.itc.cn/images01/20200630/949bf8a5d0a94ad5916840deb661ef4d.png

喷淋系统设置

1.管道系统设置

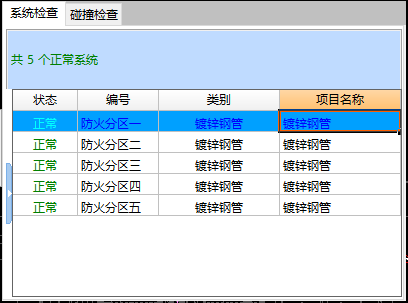

系统编号、管道类别、项目名称

http://p2.itc.cn/images01/20200630/f6a2e19e77164ecb8d6c8d9be8cf58cc.png

2.管道设置

2.1、高差（指当前管道与模型设置管道敷设高度的高差）

http://p9.itc.cn/images01/20200630/045b4453cb184651881c6909ca8faadd.png

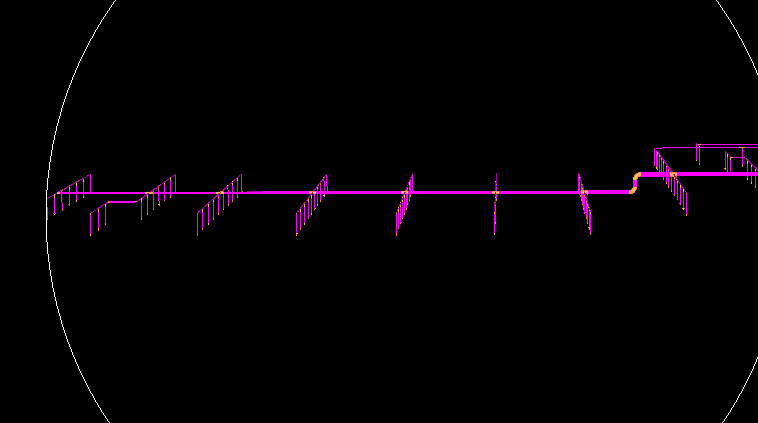

2.2、局部降标高、整体降标高

http://p2.itc.cn/images01/20200630/edfb06e13e9e478ebe9c1964002cb9be.png

3.喷头设置

3.1、喷头名称

3.2、喷头类型

3.3、喷头立管

4.4、立管高度

http://p8.itc.cn/images01/20200630/e4464bc0b5ea4694b5c4a08a77e2feb0.png

设备识别

1.识别设备

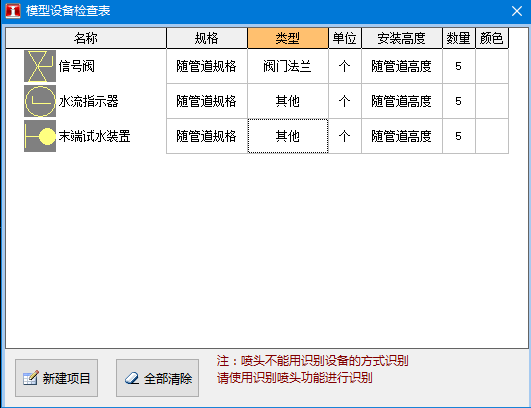

支持识别设备、组合识别、画设备功能

http://p3.itc.cn/images01/20200630/83eab1630fe7472b9e76c2993f190bbb.png

生成工程量

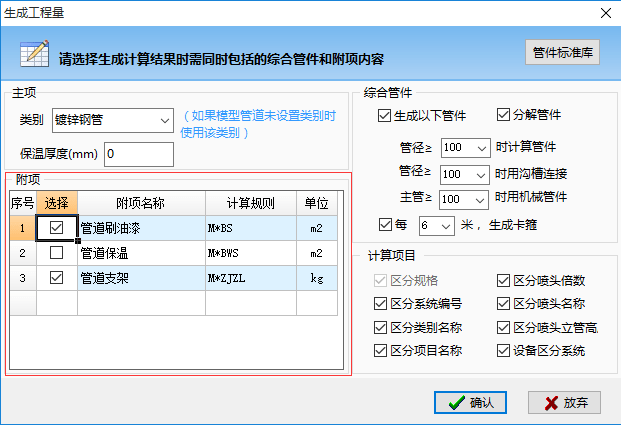

1.附项生成

1.1、管道刷油漆

1.2、管道保温

1.3、管道支架

http://p2.itc.cn/images01/20200630/d8c2826de08745eeacc37963ecd227f1.png

2.综合管件

2.1、管件计算设置

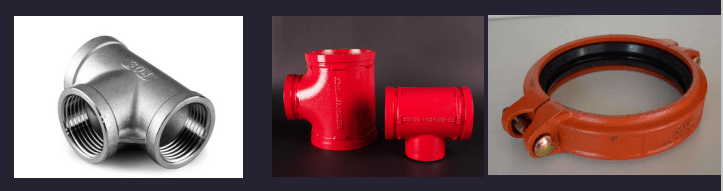

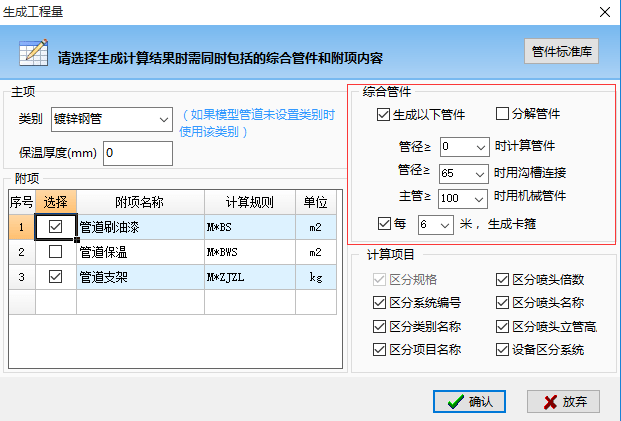

管件：弯头、大小头、三通、四通

螺纹连接

卡箍连接（沟槽连接）

机械开孔连接（机械管件）

http://p9.itc.cn/images01/20200630/5cf93d0749a14e0a9dc3e9814223e77e.png

http://p3.itc.cn/images01/20200630/6e093eb776a443d481a9c25475925b92.png

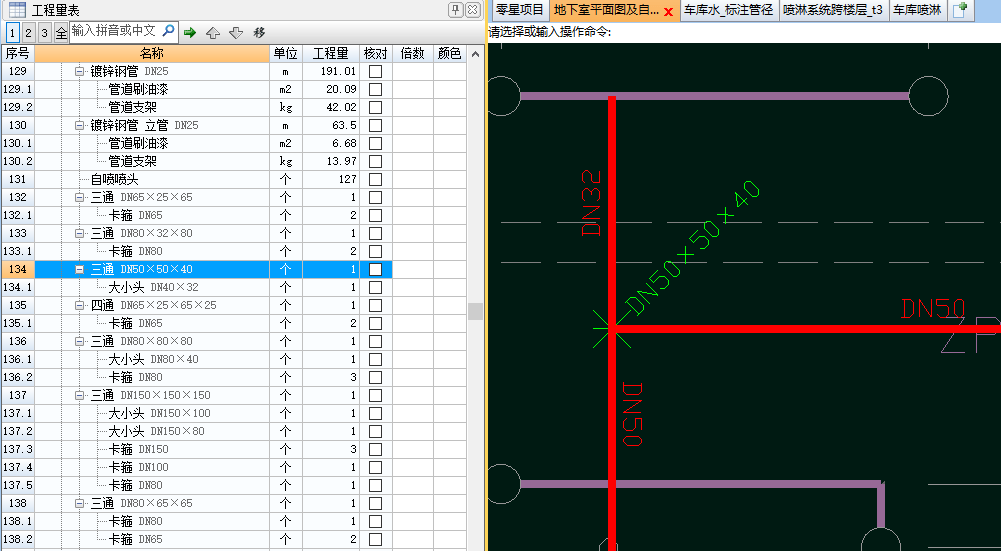

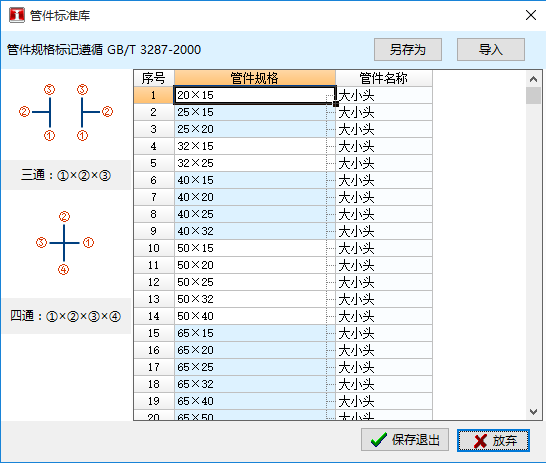

2.2、管件分解

http://p3.itc.cn/images01/20200630/5782fcfcebf44458b482de042eb8c863.png

http://p9.itc.cn/images01/20200630/b0901e81d6fb4aca9d266d3d980a99be.png

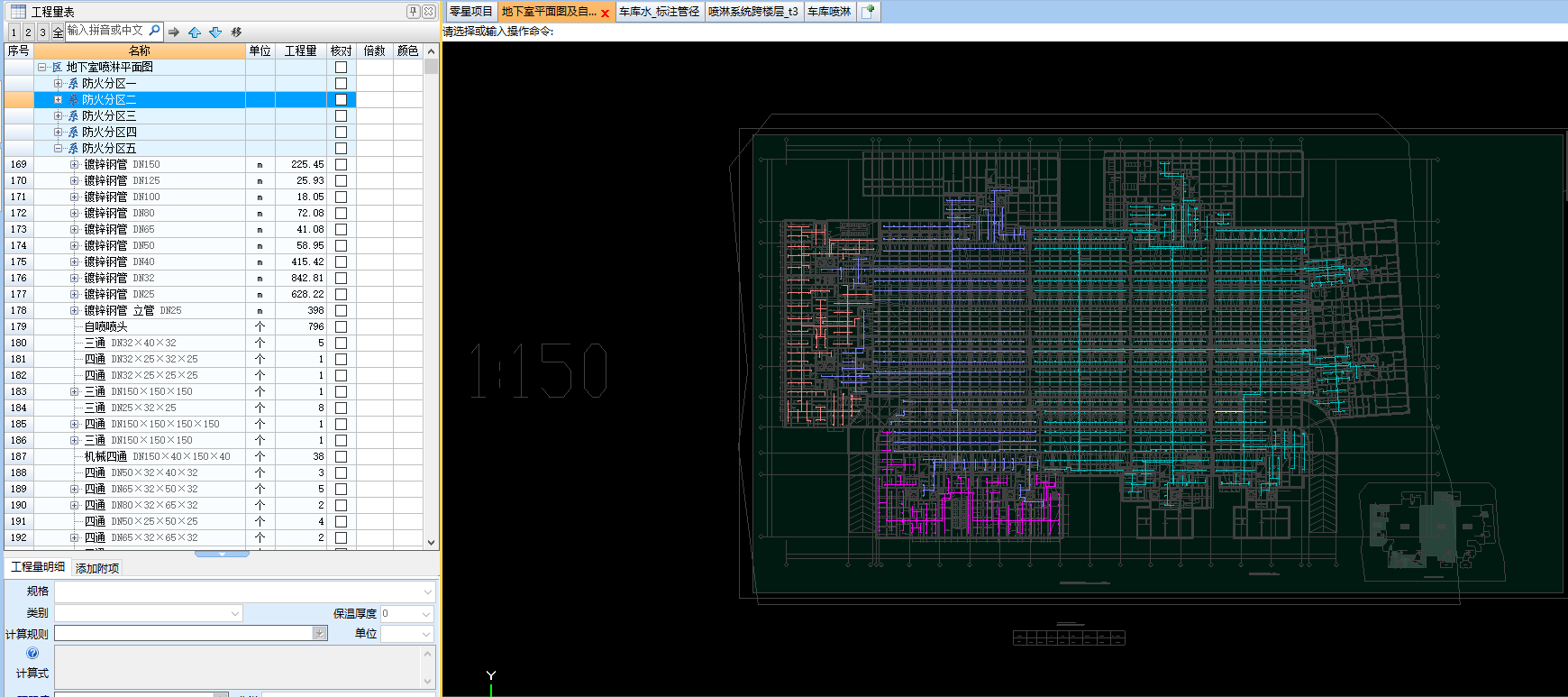

3.确定出量

http://p4.itc.cn/images01/20200630/296a63b39b00456da8e66c3a0b3aec86.png

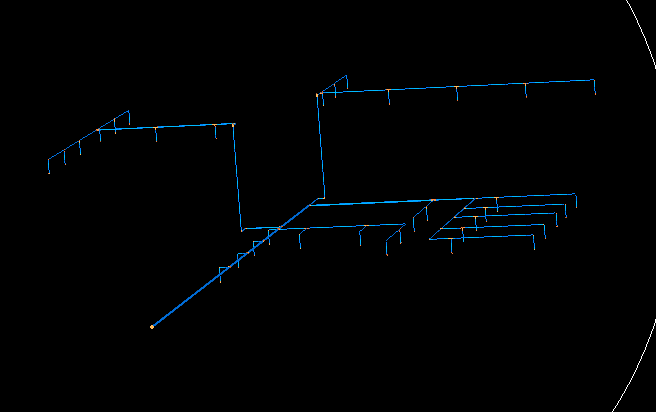

一个系统跨楼层的管径设置

http://p7.itc.cn/images01/20200630/2650e3eaaacb4552baa6e3ca5e8f3c7d.png
