LM386是集成OTL型功放电路的常见类型，是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接电子元器件少和总谐波失真小等优点的功率放大器;与通用型集成运放的特性相似，是一个三级放大电路：第一级为差分放大电路;第二级为共射放大电路;第三级为准互补输出级功放电路。

　　1.内部电路原理

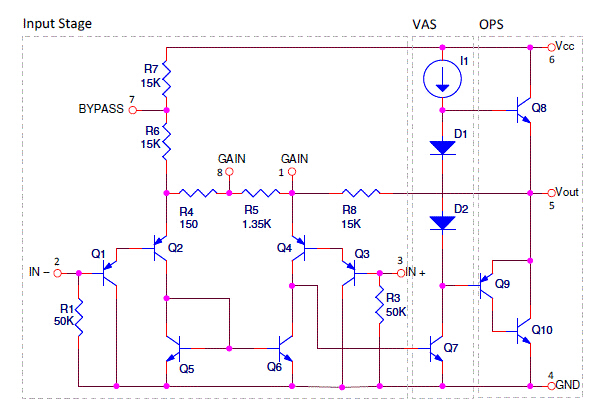

　　LM386内部电路原理如图所示。内部电路基于典型的音频功率放大器配置，通常称为Lin拓扑。尽管很老，但它仍然几乎是无与伦比的，几乎所有的固态功率放大器都遵循它。LM386 内部电路分为输入级，电压放大器级(VAS)，输出级(OPS)和反馈网络：

　　LM386内部电路原理

　　2.电路特点

　　(1)外接元件极少，不需要用输入耦合电容;

　　(2)静态功耗小，当电源电压为6伏时，静态功耗为24mw;

　　(3)负反馈电路在内部，增益有两种26db、46db可供选用;

　　(4)输入级采用仪表用放大器的形式，带有同相输入和反相输入两个引脚。
