(2022-03-28 10:49:56) 一、火灾探测器设置要求
|
类型 |
设置要求 |
|
|
点型感烟感温探测器 |
宽度小于3m的内走道顶棚上设置点型探测器时，宜居中布置 |
|
|
布置间距 |

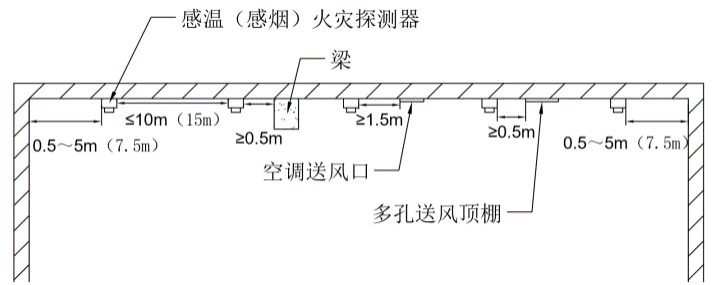

1.感温探测器间距不超10m 2.感烟探测器间距不超15m 3.探测器至端墙的距离，不应大于探测器安装间距的1/2 4.点型探测器至墙壁、梁边的水平距离，不应小于0.5m 5.点型探测器周围0.5m内，不应有遮挡物 6.探测器至多孔送风顶棚孔口的水平距离不应小于0.5m 7.点型探测器至空调送风口边的水平距离不应小于1.5m(空调送风口1.5m，其他0.5m) |
|
|
线型光束感烟 |
1.光束轴线至顶棚的垂直距离宜为0.3～1.0m，距地面高度不应超过20m 2.相邻两组探测器的水平距离不应大于14m 3.探测器至侧墙水平距离不应大于7m，且不应小于0.5m 4.探测器的发射器和接收器之间的距离不宜超过100m |
|
|
线型感温 |
探测器至顶棚的距离宜为0.1m。探测器至墙壁的距离宜为1～1.5m |
|
|
管路采样吸气式感烟火灾探测器 |
1.安装高度超过16米用高灵敏度探测器，且应减小采样管长度和采样孔数量。 2.一个探测单元的采样管总长不宜超过200m，单管长度不宜超过100m，同一根采样管不应穿越防火分区。采样孔总数不宜超过100个，单管上的采样孔数量不宜超过25个 3.采用毛细管布置方式时，毛细管长度不宜超过4m 4.垂直采样时，每2温差间隔或3m间隔（取最小者）应设置一个采样孔，采样孔不应背对气流方向 |
|
|
点型感烟感温探测器 |
宽度小于3m的内走道顶棚上设置点型探测器时，宜居中布置 |
|
|
布置间距 |
1.感温探测器间距不超10m 2.感烟探测器间距不超15m 3.探测器至端墙的距离，不应大于探测器安装间距的1/2 4.点型探测器至墙壁、梁边的水平距离，不应小于0.5m 5.点型探测器周围0.5m内，不应有遮挡物 6.探测器至多孔送风顶棚孔口的水平距离不应小于0.5m 7.点型探测器至空调送风口边的水平距离不应小于1.5m(空调送风口1.5m，其他0.5m) |
|
|
线型光束感烟 |
1.光束轴线至顶棚的垂直距离宜为0.3～1.0m，距地面高度不应超过20m 2.相邻两组探测器的水平距离不应大于14m 3.探测器至侧墙水平距离不应大于7m，且不应小于0.5m 4.探测器的发射器和接收器之间的距离不宜超过100m |
|
|
线型感温 |
探测器至顶棚的距离宜为0.1m。探测器至墙壁的距离宜为1～1.5m |
|
|
管路采样吸气式感烟火灾探测器 |
1.安装高度超过16米用高灵敏度探测器，且应减小采样管长度和采样孔数量。 2.一个探测单元的采样管总长不宜超过200m，单管长度不宜超过100m，同一根采样管不应穿越防火分区。采样孔总数不宜超过100个，单管上的采样孔数量不宜超过25个 3.采用毛细管布置方式时，毛细管长度不宜超过4m 4.垂直采样时，每2温差间隔或3m间隔（取最小者）应设置一个采样孔，采样孔不应背对气流方向 |
|
二、火灾探测器设置其他相关要求
|
梁凸出顶棚处设置要求 |
1.当梁凸出顶棚的高度小于200mm时，可不计梁对探测器保护面积的影响 2.当梁凸出顶棚的高度在200mm～600mm之间时，通过计算决定 3.当梁凸出顶棚的高度超过600mm，被梁隔断的每个梁间区域应至少设置一只探测器 4.当梁间净距小于1m时，可不计梁对探测器保护面积的影响 |
|
|
屋顶设置要求 |
锯齿形屋顶和坡度大于15°的人字形屋顶，应在每个屋脊处设置一排点型探测器 |
|
|
分隔设置要求 |
房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分应至少安装一只点型探测器 |
|
|
感烟探测器镂空吊顶设置要求 |
镂空面积与总面积的比例≤15% |
应设置在吊顶下方 |
|
镂空面积与总面积的比例为15%～30% |
实际试验结果确定 |
|
|
镂空面积与总面积的比例＞30% |
应设置在吊顶上方 |
|
|
地铁站台等有活塞风影响的场所，比例为30%～70% |
同时设置在吊顶上方和下方 |
|
三、探测区域对比
|
探测器 |
探测区域 |
|
一般要求 |
一个探测区域宜≤500 主要入口看清内部，≤1000 |
|
红外光束感烟探测器 |
宜≤100m |
|
缆式线型感温探测器 |
宜≤100m |
|
空气管差温探测器 |
宜为20～100m |
