变风量空调系统基本构成是什么?各个装置有什么特点?这次搞懂它

(2022-05-09 11:18:06)
标签:

暖通

暖通工程师

暖通空调

暖通设计

暖通设计杜老师

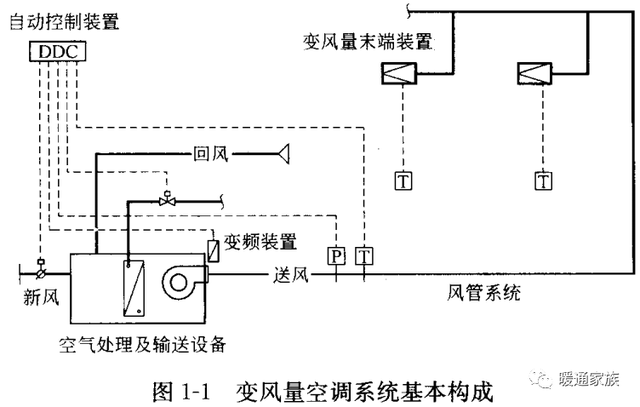

变风量空调系统有各种类型,它们均由四个基本部分构成:变风量末端装置、空气处理及输送设备、风管系统及自动控制系统。图1-1显示了变风量空调系统四个基本部分的构成、作用与相互关系。

1、变风量末端装置

变风量末端装置是变风量空调系统的特征设备,其基本功能是根据房间或区域内的显热负荷,调节送入该房间或区域内的风量。有些末端装置还兼有二次回风、再热和空气过滤等功能。

2、空气处理及输送设备

空气处理设备及输送设备(简称“空调器及风机”)的基本功能是对室内空气进行热、湿处理,过滤和通风换气,并为空调系统的空气循环提供动力。变风量空调系统区别于定风量空调系统的一个显著特点是:根据被调房间的需求,对系统总送风量进行调节。最常见和最节能的调节方法是采用变频装置调节风机的转速。

3、风管系统

风管系统是变风量空调系统中送风管、回风管、新风管、排风管、末端装置上、下游支风管及各种送风静压箱和送、回风口的总称。其基本功能是对系统空气进行输送和分布。

4、自动控制系统

自动控制系统是变风量空调系统的关键部分,其基本功能是对服务于各房间、区域的空调系统中的温度、湿度、风量、压力以及新、排风量等物理量进行有效监测与控制,达到舒适、节能的双重目的。变风量空调自控系统具有机电一体化和监控网络化的特点,各种被控参数如温度、风量、压力和阀位等相互关联,由自控系统进行优化控制。显然,变风量空调系统的全面自动化监控与定风量空调系统的局部自动控制有本质区别。
