通风管道怎么设计才合理?要计算哪些参数?戳进来一探究竟

(2022-04-17 11:07:03)
标签:

cad

暖通

暖通工程师

暖通空调

暖通设计

一、风管系统的类到

风管系统按其系统的工作压力划分为三个类别,其类别划分应符合表3-5-1的规定。

二、通风管道的规格

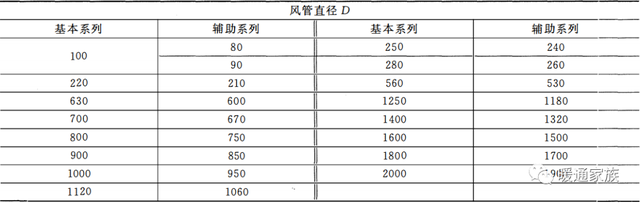

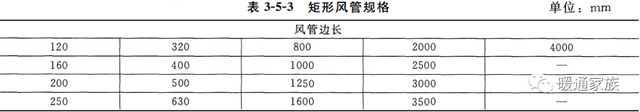

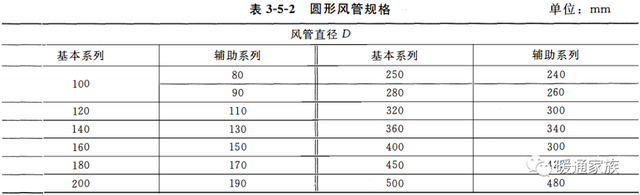

通风管道的规格按照表3-5-2、表3-5-3的规定。圆形风管应优先采用基本系列。非规则椭圆形风管参照矩形风管,并以长径平面边长及短径尺寸为准。

三、金属风管的材料品种、规格、性能与厚度

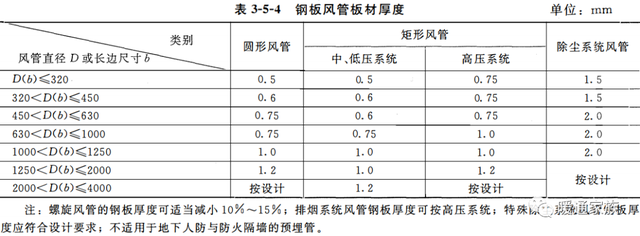

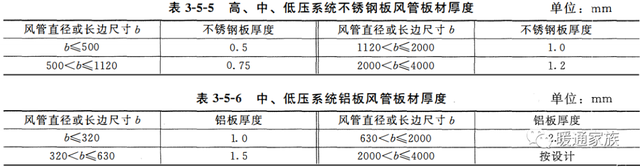

金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。当设计无规定时,应按本规范执行。钢板或镀锌钢板的厚度不得小于表3-5-4的规定;不锈钢板的厚度不得小于表3-5-5的规定;铝板的厚度不得小于表3-5-6的规定。

四、非金属风管的材料品种、规格、性能与厚度

非金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。

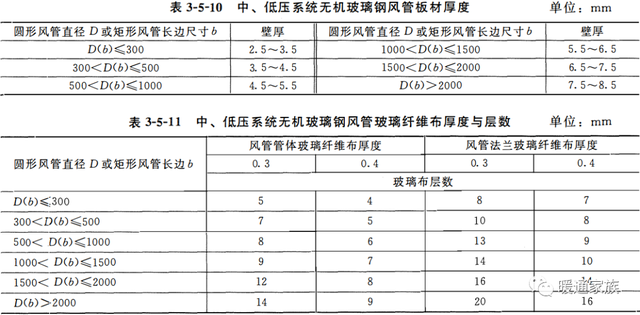

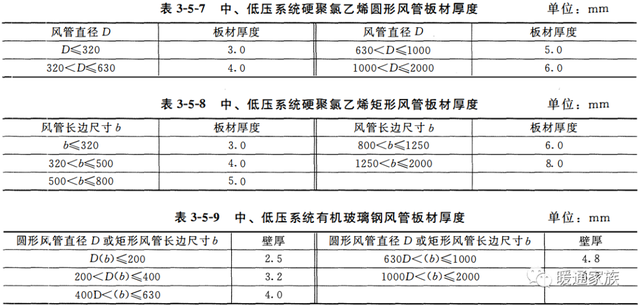

硬聚氯乙烯风管板材的厚度,不得小于表3-5-7或表3-5-8的规定﹔有机玻璃钢风管板材的厚度,不得小于表3-5-9的规定﹔无机玻璃钢风管板材的厚度应符合表3-5-10的规定,相应的玻璃布层数不应少于表3-5-11的规定,其表面不得出现返卤或严重泛霜。用于高压风管系统的非金属风管厚度应按设计规定。
