锅炉房的管道布置间距有什么要求?这些管道的坡度又该如何确定?

(2022-04-11 16:15:33)
标签:

cad

暖通

暖通工程师

暖通空调

暖通设计

一、管道布置间距

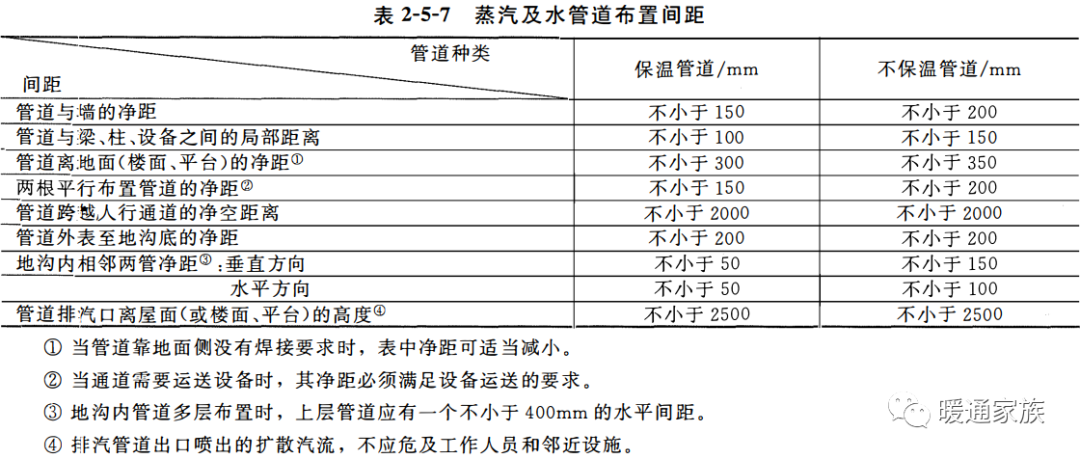

蒸汽及水管道布置间距如表2-5-7所示。

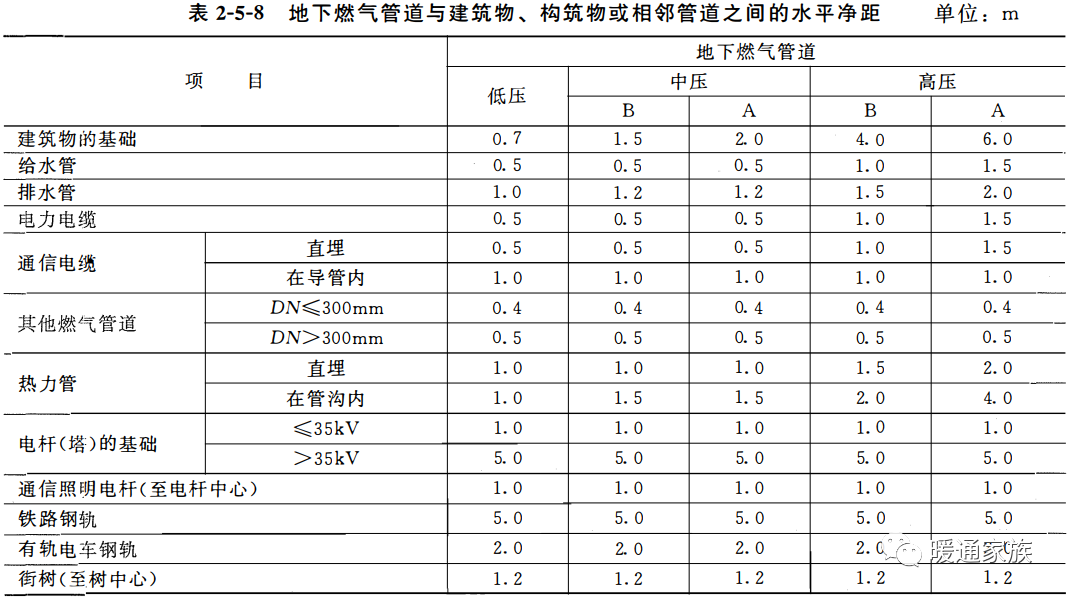

地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距如表2-5-8所示。

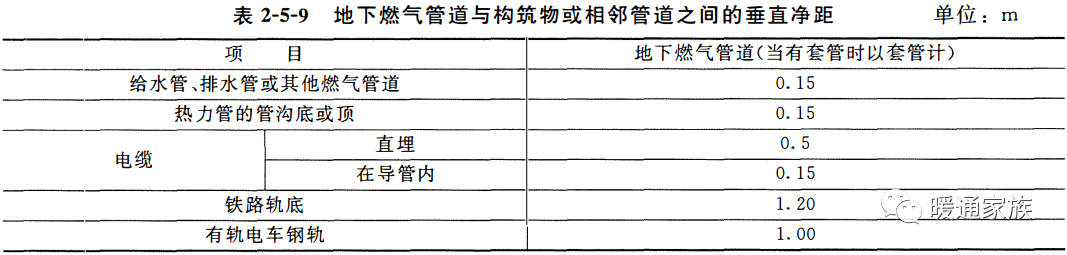

地下燃气管道与构筑物或相邻管道之间的垂直净距如表2-5-9 所示 。

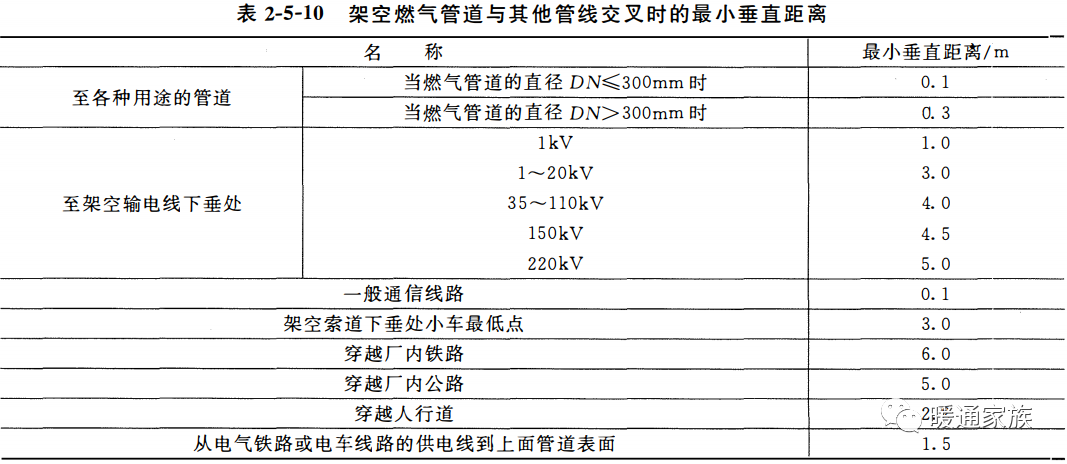

架空燃气管道与其他管线交叉时的最小垂直距离如表2-5-10所示 。

二、管道坡度

暖通设计杜老师提醒,各类管道的最小输放水坡度,一般不小于下列数值:蒸汽管道、水管道0.002;凝结水、排污管道0.003;各类母管0.001~0.002。

蒸汽管道的坡度方向,一般与气流方向一致。
