住宅建筑热工设计的一般计算方法,你知道是怎么样计算的吗?

(2022-03-20 16:10:33)
标签:

cad

暖通

暖通工程师

暖通空调

暖通设计

住宅建筑的热工设计,一是验算围护结构的总热阻,使其不小于“热工规范”规定的最小总热阻对于设置集中采暖的住宅,验算围护结构的传热系数不大于“节能标准”规定的传热系数限值,该限值对应的总热阻要大于“热工规范”规定的最小总热阻。二是对围护结构内表面包括围护结构热桥部位内表面温度进行验算,使其不低于室内空气的露点温度;对于非采暖区设置空调系统的住宅,验算围护结构的传热系数不大于《采暖通风与空气调节设计规范》规定的最大传热系数。热阻和传热系数的计算可参考有关资料。

一、住宅冬季室内热工计算参数

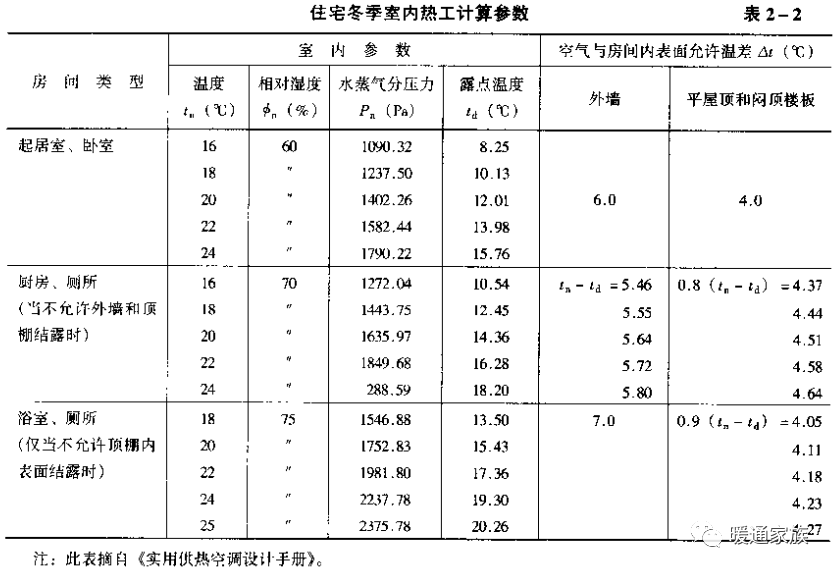

按住宅建筑房间类型,暖通设计杜老师根据室内不同温度和相关湿度确定的水蒸气分压力、露点温度及围护结构内表面与室温的允许温差见表2-2.

二、围护结构内表面温度的计算

(1)围护结构内表面温度

(2)热桥部位内表面温度的计算

所谓热桥,是指围护结构中包含金属、钢筋混凝土或混凝土梁、柱、肋等部位,在室内外温差作用下,形成热流密集、内表面温度较低的部位,这些部位形成传热的桥梁,故称热桥。围护结构内表面结露首先出现在热桥部位,因此,暖通设计杜老师提醒必须验算热桥内表面温度,必要时,采取保温措施。

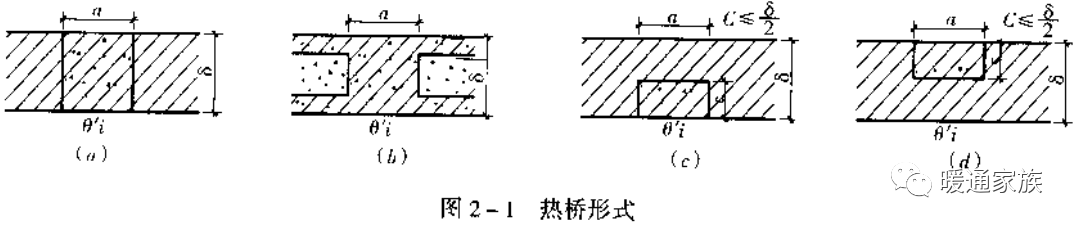

图2-1所示儿种热桥的内表面温度:

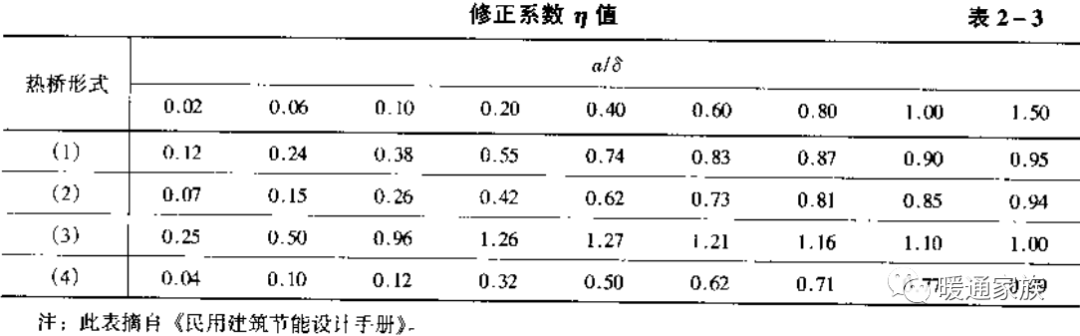

α/ξ> 1.5时、热桥部位内表面温度按卜式计算:

0
