井用潜水泵掉井后的打捞工具

(1)简易打捞器。对于简易井用潜水泵，或实际扬程在100米以内和输水管口径在200毫米以下的井用潜水泵，常用打捞器如图所示。它结构简单使用可靠方便。

简易打捞器是由一节比井壁管内径略小的钢管（长度为3~4米，壁厚3?4毫米）制成。上端经过适当的加工后,如焊一钻杆接头，和钻杆相连或和牵引钢丝绳牢固连接；在下端向上约100毫米处，沿管壁朝上切割三个均布的梯形齿，并用榔头打入钢管内呈斜面状。使三个梯形齿顶所形成的圆周直径，比所打捞的输水管外径略小即可。但为了便于打捞，最好在下端焊接或用螺纹连接一个外径比井壁管略小的喇叭口。

这种打捞器，是利用斜梯形齿卡在输水管上，提吊时被连接管挡住。所以下放和上吊时都要轻、慢，不宜过猛过快。

（2）活页打捞器。如图。其主体为一节有缝或无缝钢管，长度3.5米，外径比井壁管小30?50毫米。内径应比所要打捞的输水管外径大50~100毫米，壁厚为4?5毫米。其上端撮合后和钻杆接头焊成一体，下端车反螺纹和一管箍相连。管箍上加工四个方形平孔，以便松动活页片，取下打捞物，活页共两片，用10毫米厚钢板切割而成。它的长度可取输水管周长的1/2~1/3,闭合后的内径和被打捞的输水管外径相等。喇叭口可用1.5~3.0毫米的钢板卷成（或锻打)，其长度为100?250毫米，上端小口外径车制成反螺纹和管箍内径相连，

内径比输水管略大。并在上端焊四个销钉环，用直径6~8毫米的活页销将活页片对称固定。

下端大口直径比井壁管内径小25~50毫米左右。如果钢管加工螺纹困难，可将带活页的喇叭口下头直接打入钢管内焊死，

在钢管上相应于活页的位置处开四个方孔。

http://www.plpump.net/PICS/ruanwenpic/024.png

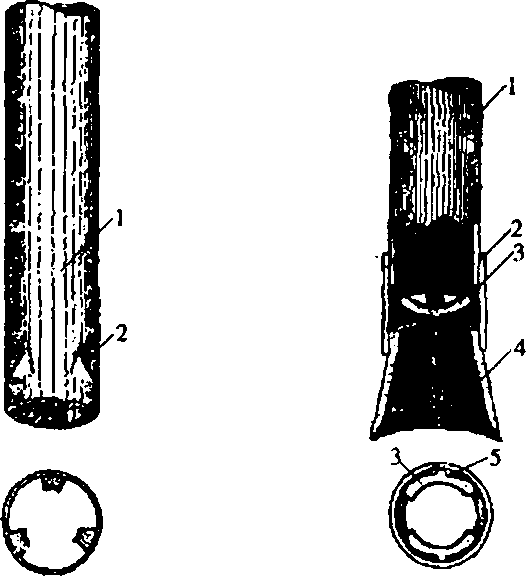

简易打捞器示意图         活页打捞器
1.钢管 2.梯形缺口钢管 2.管箍 3.活页片 4.喇叭口 5.活页销
