家庭电路故障的种类及例题

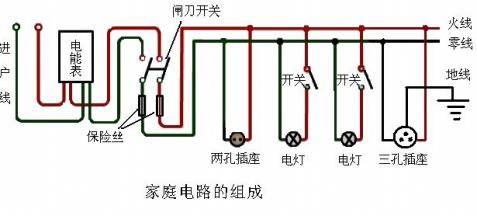

一、家庭电路的电路故障种类：

https://p7.itc.cn/images01/20201216/40746c7f7f754ac7ad6e3cc059a115cc.jpeg

家庭电路的故障是初中物理经常遇到的题型，家庭电路常见故障有四种：断路、短路、过载（总功率过大）和漏电。

断路 电灯不亮，用电器不工作，一般情况下电路中出现断路。断路时电路中无电流通过，但只涉及到电灯或用电器本身，并且可用测电笔查出。

短路 短路就是指电流没有经过用电器而直接构成通路。发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。若保险丝选用错误（铁、铜等），导线会因发热，温度迅速升高，而引发火灾。

过载 电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。

漏电 如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。使用漏电保护器能预防漏电的发生。

二、如何判断家庭电路故障？

http://p0.itc.cn/images01/20201216/049a9c5abb7147198767f83ab9fa59cf.jpeg

基础知识巩固例题

例1 王尚老师晚上做教案，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，王尚老师把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障原因可能是（ ）

A．进户线火线上的熔丝烧断 B．进户线零线断了

C．书桌边的插座与零线断开 D．书桌边的插座与火线断开

解析：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。闭合台灯开关，发现台灯不亮，把台灯插头插入其他插座，发现台灯正常发光，那么说明台灯没问题，进户线没问题，故排除A、B；测电笔的氖管发光，说明它接触的是火线，并且火线没有断路故排除D。故选C。

例2 暑期，齐思源老师家新装了一台3kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了。导致上述故障的原因可能是( )

A．插头和插座接触不良　 　B．电路中用电器的总功率过大

C．空调机内部断路 D．控制空调机的开关短路

解析：保险丝熔断，有两种情况：短路和总功率过大。A选项是插头和插座接触不良形成断路，只能空调机不工作；C选项是空调机内部断路，导致其不工作，两个选项都不能导致保险丝熔断。D选项控制空调机的开关短路，造成的后果是开关控制不了空调机的开闭，空调机一直在工作，而不是整个电路发生短路，所以不会导致保险丝熔断。B选项中用电器的总功率过大，导致通过熔丝的总电流大于熔丝的熔断电流，导致的结果就是保险丝丝熔断。（同学们还可以注意一下，一般题目中给出比较大的功率的用电器，考题往往都是围绕这个大功率的知识点来出题。） 答案：B

例3 小明在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了（ ），导致电路中（ ）过大，引起“跳闸”。

解析：空气开关在电路中发生短路、过载等情况时能自动切断电路。从本题情况看，由于妈妈只是把插头插入插座时，家里空气开关就“跳闸”，所以答案应该是短路；如果妈妈插头插入插座后，打开电饭煲，空气开关“跳闸”，那么答案是总功率过大（过载）；答案：短路；电流
