两条平行线永不相交?看磁悬浮是如何变轨的

(2016-08-11 09:12:40)
标签:

杂谈


每座城市都有呼吸

楼房矗立,路灯亮起

街道静寂 ,川流不息

看着这个混凝钢筋世界里的相遇与离别

读书时数学课上老师戴着老花眼镜

敲着黑板,白炽灯下粉笔灰飞扬

“两条平行线永不可相交”

我始终不太相信这句话

然而道岔,出现了

有了生命中,来来回回的擦肩与相守

一场或长或短的交集

有欢笑和泪水有甜蜜和苦涩

 让相爱的更相爱

让不爱的分道扬镳

Contents

你知道什么是道岔吗?

你知道中低速磁浮的道岔有什么不一样吗?

你知道中低速磁浮的道岔如何变道吗?


01

你知道什么是道岔吗?

道岔系统是轨道交通中一个重要组成部分,运输业务中的列车到发、会让、越行、车辆摘挂、车辆整修,都需要依靠道岔的协助配合,才能够顺利变道,充分发挥线路的通过能力。

02

你知道中低速磁浮的道岔有什么不一样吗?


▲传统道岔

传统铁路道岔由转辙器、辙叉、护轨等部分组成。以杠杆原理拨动活动轨道,使车辆轮缘朝开通方向驶入预定进路。

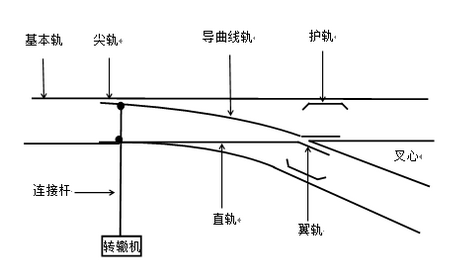

▲传统道岔示意图

中低速磁浮道岔由固定垛梁、主动梁和从动梁等部分组成,为箱型钢梁结构。道岔由安装在主动梁底的电机带动主动梁和从动梁整体移动,朝开通方向接入预定进路。

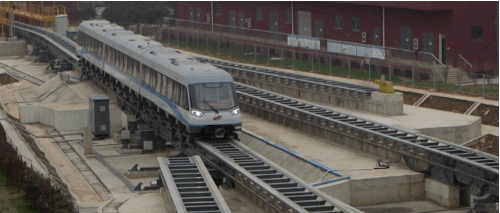

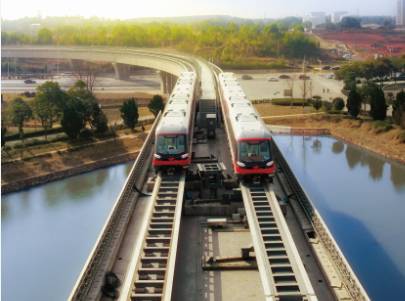

▲中低速磁浮道岔

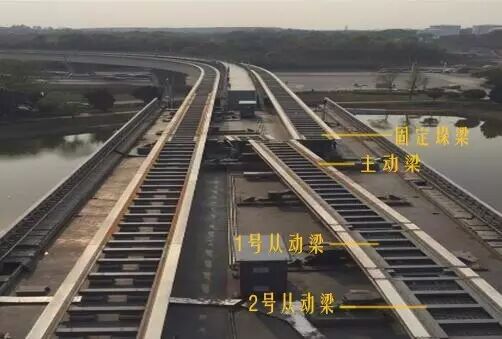

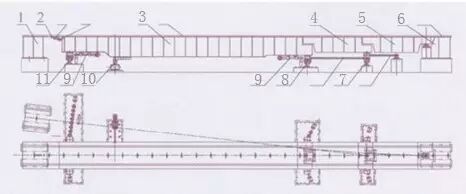

▲中低速磁浮道岔示意图

❶1号垛梁   ❷主动梁竖向锁定槽   ❸主动梁    ❹2号从动梁  ❺1号从动梁   ❻2号垛梁 ❼1号台车   ❽2号台车   ❾锁紧装置 ❿电机   ❶❶3号台车

传统铁路道岔的安装方法与正线铺轨敷设基本一致,而中低速磁浮道岔则须另设基础及相关配套设施。

03

你知道中低速磁浮的道岔如何变道吗?

移动梁采用连接构件,每段移动钢梁下均有台车支撑,驱动电机位于道岔主动钢梁的下方,通过电机驱动主动梁下的台车,将主动梁推至固定垛梁与主动梁的接缝处,到位之后完成移动梁的锁闭动作,这样就实现了线路的转向,车辆就可以顺利抵达预定位置了。

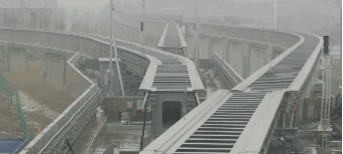

▲中低速磁浮道岔摆动
