加载中…第10章 现代欧美轻型木结构独立住宅承重楼层结构部分简介——第1部分
(2011-09-14 11:51:02)
标签：
木结构住宅楼层 |
分类： 现代欧美独立住宅图解 |
第1节 轻型木结构独立住宅承重楼层系统组成

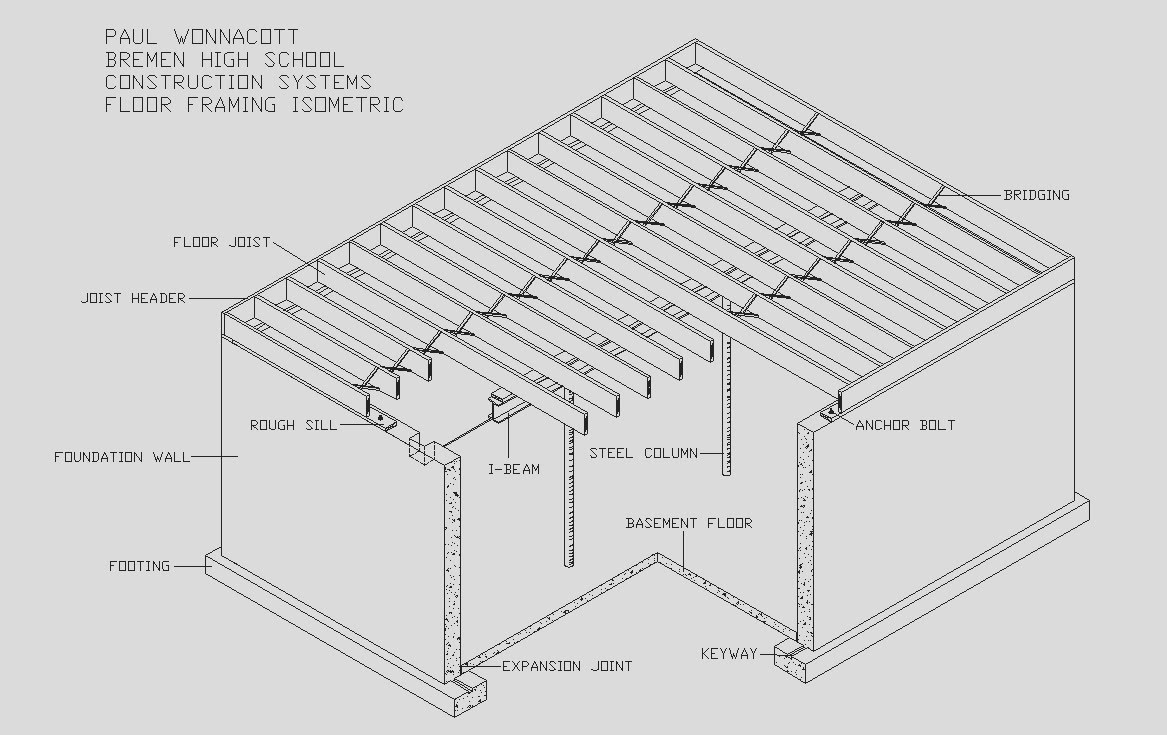

某现浇钢筋混凝土地下室，上部承重楼层结构部分，构造组成，示意图。
PAUL WONNACOTT BEEMEN HIGH SCHOOL CONSTRUCTION SYSTEMS FLOOR FRAMING ISOMETRIC：
保罗旺纳科特不来梅高中，地板结构建筑系统等轴测图。
FLOOR JOIST：地板搁栅/地板托梁/地板龙骨
JOIST HEADER：端板
BRIDGING：剪力侧撑
ROUGH SILL：毛料底板
ANCHOR BOLT：锚固螺栓杆
STEEL COLUMN：钢柱
FOUNDATION WALL：基础墙
FOOTING：条形基础底脚
EXPANSION JOINT：伸缩缝
BASEMENT FLOOR：地下室地面
KEYWAY：（条形基础底脚顶面的）凹槽
图片资料来源：
![http://4.bp.blogspot.com/_PKt1_hRIFA0/TS52yDKbVAI/AAAAAAAAAbE/TvZDsm-PHaE/s1600/Floor_framing_isometric[1].bmp](http://4.bp.blogspot.com/_PKt1_hRIFA0/TS52yDKbVAI/AAAAAAAAAbE/TvZDsm-PHaE/s1600/Floor_framing_isometric[1].bmp){kind=link}
现浇钢筋混凝土地下室，墙体底部，节点位置，局部特写。
增补图片：帮助理解KEYWAY——凹槽
图片资料来源：
http://www.all-concrete-cement.com/images/footingkeyway.jpg
轻型木结构独立住宅承重楼层构造组成示意图
JOIST：搁栅/托梁/龙骨
STUD：立柱
FLOOR：地板
图片资料来源：
http://upload.wikimedia.org/wikipedia/commons/c/c4/Joist_(PSF).png
.png){kind=link}
轻型木结构独立住宅承重楼层构造组成示意图
Joists：搁栅/托梁/龙骨
Multiple joists under large loads：承载大荷载的多道搁栅
Bearers：托架
图片资料来源：
http://www.timber.org.au/NTEP/menu.asp?id=200
轻型木结构独立住宅承重楼层构造组成示意图
Joists：搁栅（龙骨）
Flooring：地板
Design Span：设计跨度
Overhang：悬挑/探出/伸出
图片资料来源：
http://www.timber.org.au/NTEP/menu.asp?id=200
第2节 实木木板承重楼层系统简介
某轻型木结构独立住宅实木构件组成承重楼层结构施工现场材料堆放区
图片资料来源：
http://wene.net/House Photo/house 3-6-06 yet more lumber.jpg
从图中可以看出，独立住宅，下部基础，为预制混凝土砌块地下架空层基础结构形式。基础墙体上，留有进入口和部分通风窗洞。
图片资料来源：
http://wene.net/House Photo/House 3-7-06 floor framing 3.jpg
从图中可以看出，预制混凝土砌块地下室基础墙的顶面，正在钉设预先经过工厂压力防腐剂处理的底层木板，准备与上部轻型木结构承重框架进行连接固定。
图片资料来源：
从室内下方，斜向上看，从图中可以看出，楼层承重结构的下方，有大跨度H型钢梁支撑上部楼面实木搁栅承重框架。
图片资料来源：
http://blogs.usask.ca/1918_Eatons_Eager/P1016778.JPG
某轻型木结构独立住宅，实木构件组成承重楼层结构施工现场。
从室内下方，向上看，从图中可以看出，楼层承重结构的下方，有控制托梁间距的短木斜撑（diagonal bridging剪力撑）。
图片资料来源：
http://www.theboldcompany.com/blog/wp-content/uploads/2010/11/DSCF00051.jpg
第3节 工字形木搁栅（I - joist）承重楼层系统简介
某品牌工字形托梁（I Joist）样品示意图
构造组成：上、下翼沿，为厚实木木板，中间腹板，为OSB定向刨花板。
图片资料来源：
http://www.anthonyforest.com/images/download/photo/Single-I-Joist-2.jpg
某品牌工字形复合构造木搁栅楼层托梁，局部样品示意图。
图片资料来源：
http://www.inwestbuildingsystems.com/pages/images/268_webfloorjoistscorrect.jpg
使用工字形楼层托梁的某轻型木结构独立住宅的施工现场局部
图片资料来源：
http://www.spec-net.com.au/press/0306/images/futurebuild150306_imgmain.jpg

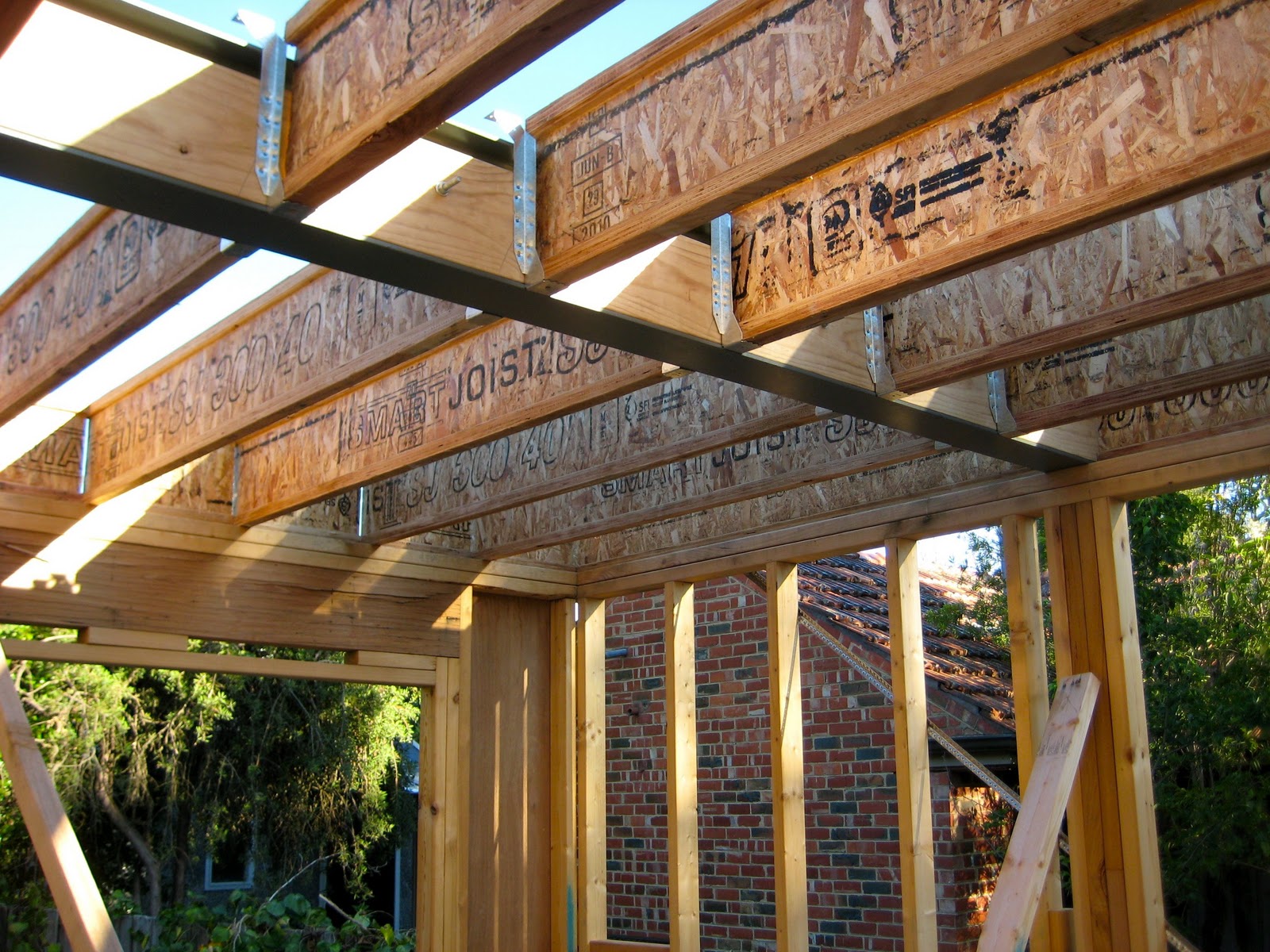

使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部
图片资料来源：
使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部
图片资料来源：
http://www.trussform.co.uk/images/gallery/tji_floor_joist_with_pipes_large.jpg
使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部
图片资料来源：
http://4.bp.blogspot.com/_5Jh2uMxZmDQ/TT0I7CW8rbI/AAAAAAAAAg4/U0Oj1LF_iOk/s1600/IMG_5387.jpg
使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部
从图中可以看出，工字形楼层托梁的端部，已经压在外围预制混凝土砌块的承重墙上，另外，再通过专用U型钢制吊架，进一步与承重墙墙体连接加固。
图片资料来源：
http://nuweb.northumbria.ac.uk/bedemo/Domestic_Floors/images/pic025.jpg
使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部
图片资料来源：
使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部
从图中可以看出，钢筋混凝土地下室，基础墙的顶面，预留钢筋的顶部，盖有临时起防止钢筋头伤人的橙色塑料小帽。
图片资料来源：
http://follansbee.info/martha/2002-06-18-SomeFloorJoists2.jpg
使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部
从图中可以看出，正在钉设结构胶合板楼层地面。
图片资料来源：
http://blogs.usask.ca/1918_Eatons_Eager/P1016782.JPG
使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部
图片资料来源：
http://www.worldwidewachs.com/ImagesWendyHouse/bHouse17.jpg
使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部，从地下室内部观看。
从图中可以看出，首层地面承重楼层结构框架的下部，有连续大跨度H型钢梁支撑，H型钢梁的下部，有3根钢管柱支撑。
图片资料来源：
http://imageshack.us/f/830/img1831t.jpg/
工字形托梁楼层结构与室外甲板平台中连接部位节点位置的构造组成示意图
Floor joist or 2x blocking：地板托梁或者2条木板
1/2-in. threaded rod：（直径）0.5英寸（1.27厘米）螺丝杆
Deck joist：（室外）甲板平台托梁
图片资料来源：
http://www.finehomebuilding.com/CMS/uploadedimages/Images/Homebuilding/qa/021205qa076-02_xlg.jpg
使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部
图片资料来源：
http://rdcutah.com/images/9-8-08_floor_joists_for_second_level_1.jpg
使用工字形楼层托梁的某轻型木结构独立住宅的楼层结构施工现场局部
图片资料来源：
