液力耦合器聚氨酯梅花垫（液力偶合器聚氨酯缓冲垫）

尺寸参数：最大外径220mm，厚度42mm,12个圆柱（广东偶合器YOX400专用）

液力偶合器用橡胶梅花盘的外径尺寸有100，165，175，190，220，225，250，255，340，355，430，560，580等.耦合器梅花弹性盘的圆瓣个数有6角,8角,10角,12角,16角,18角等.

橡胶梅花垫的作用:隔离瞬间扭振,避免安装时的平行度误差及角误差影响偶合器的正常使用寿命.

弹性体材质丁腈橡胶。由于弹性体具有缓冲，减振的作用，所以在有强烈振动的场合下使用较多。弹性体的性能极限温度,一般为-35至+80度.

利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。具有补偿两轴相对位移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，但更换弹性元件时两半联轴器需沿轴向移动。适用于联接两同轴线、起动频繁、正反转变化、中低速、中小功率传动轴系、要求作可靠性高工作部位，不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对困难的部位。
请选用液力偶合器专业厂梅花橡胶垫配件,方可保证弹性元件与爪式联轴节金属面良好精确结合.

防爆易熔塞(YOXWK防喷易熔塞)如下图:

http://www.yeliouheqi.cn/bookpic/200892516132291759.jpg

易爆塞(偶合器防爆塞)如下图:

http://www.yeliouheqi.cn/webedit/UploadFile/2009725134555712.jpg

http://www.yeliouheqi.cn/webedit/UploadFile/2009725134533314.jpg

易熔塞与易爆塞的区别:

1:

液力偶合器工作液(工作介质)的作用：

    工作液体是偶合器传递扭矩的介质，充液多少对偶合器传递扭矩大小和过载保护均有较大的影响。

    对同一型号规格的偶合器，充液量的多少直接影响着偶合器传递扭矩的大小。

    其基本规律是：在规定的充液范围内，充液量越多，偶合器传递扭矩越大。在传递扭矩恒定时，充液量越多，效率越高，但此时起动力矩增大，过载系数也相应增大。可利用不同的充液量，可使同一规格的偶合器与几种不同功率的电机匹配，以适用不同的工作机要求。

液力偶合器的加油量(充液量范围)

同规格液力偶合器有其一定的传递扭矩（功率）范围，我们称它为功率带，这个功率带与偶合器充液范围相对应。充液范围为偶合器总容积的40～80％，不允许超出此范围，更不允许充满，因为充液量超出容积80％，偶合器转动时，因过载而急剧升温升压，工作液体积膨胀,偶合器内压增大，破坏密封,引起漏液，甚至造成偶合器壳体开裂、机械损坏。而充液量少于容积的40％，轴承可能润滑不足，偶合器得不到充分利用，且体积大，无甚意义，建议选小一规格型号。

  液力

http://www.yeliouheqi.cn/bookpic/200932810171132008.jpg

http://www.yeliouheqi.cn/bookpic/200871511232051438.jpg

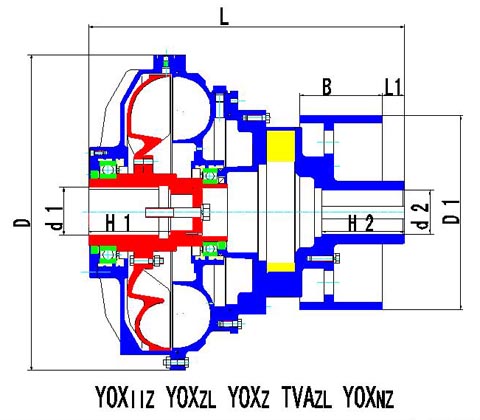

YOXIIZ450、YOXIIZ500液力偶合器带制动轮（带式输送机，皮带机用）

限矩型液力偶合器订货时需注明原动机功率、转速，原动机与工作机的轴径、键高、键宽等所必须尺寸。其它形式应注明皮带轮的直径、槽型、槽数、制动轮的直径大小尺寸、垂直安装的偶合器应注明是坐立式还是吊立式。与原动机、工作机配合的轴孔公差推荐用户注明采用G7公差，如不特别标注将按基准孔公差H7加工。
